CRG0402F910R

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 910Ω ±1% 62.5mW ±100ppm/℃ 0402 贴片安装 1mm*500μm*400μm
供应商型号: 2331574
供应商: 海外现货
标准整包数: 10

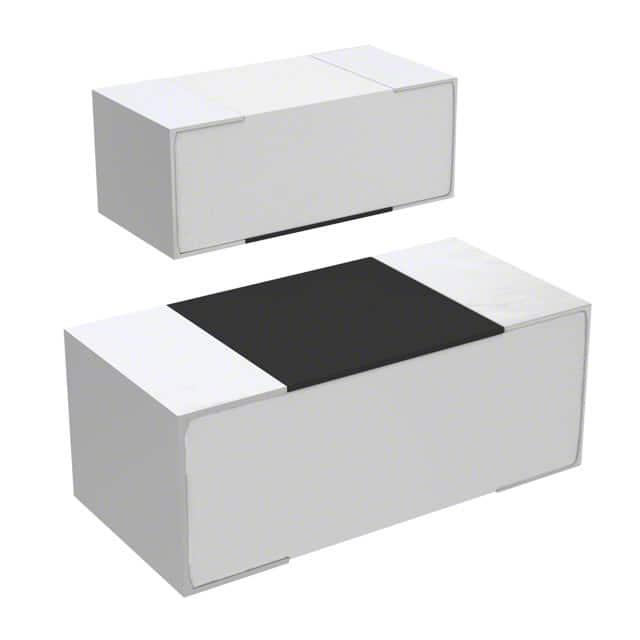

TE CONNECTIVITY 贴片电阻 CRG0402F910R

CRG0402F910R概述

    THICK FILM CHIP RESISTORS 技术手册概述

    1. 产品简介


    THICK FILM CHIP RESISTORS 是一种采用厚膜技术制造的电阻器,具有高功率密度的特点,适用于工业和通用用途。这些电阻器提供从 1 欧姆到 10 兆欧姆的阻值范围,并提供八种不同的封装尺寸,以满足不同应用的需求。

    2. 技术参数


    以下是THICK FILM CHIP RESISTORS的主要技术参数:
    | 封装类型 | 功率等级 (W) | 阻值范围 (Ω) | 最大工作电压 (V) | 最大过载电压 (V) | 绝缘电阻 (MΩ) | 最大额定电流 (A) |
    ||
    | 0201 | 0.05 | 1R0 - 10MΩ | 25 | 50 | 1,000 | 0.5 |
    | 0402 | 0.0625 | 1R0 - 10MΩ | 50 | 100 | 1,000 | 1 |
    | 0603 | 0.1 | 1R0 - 10MΩ | 75 | 150 | 1,000 | 1 |
    | 0805 | 0.125 | 1R0 - 10MΩ | 150 | 300 | 1,000 | 2 |
    | 1206 | 0.25 | 1R0 - 10MΩ | 200 | 400 | 1,000 | 2 |
    | 1210 | 0.5 | 1R0 - 10MΩ | 200 | 500 | 1,000 | 2 |
    | 2010 | 0.75 | 1R0 - 10MΩ | 200 | 500 | 1,000 | 2 |
    | 2512 | 1 | 1R0 - 10MΩ | 200 | 500 | 1,000 | 2 |
    其他关键参数包括:
    - 温度系数:1 欧姆至 10 欧姆范围内为 ±100 ppm/℃,10 欧姆至 10 兆欧姆范围内为 ±100 ppm/℃。
    - 工作温度范围:-55°C 至 155°C。
    - 存储条件:包装材料在温度 25°C ± 10°C 和相对湿度 60%RH ± 10%RH 下存储一年内性能保证。

    3. 产品特点和优势


    - 高功率密度:这些电阻器具有高功率密度,适合于各种工业和通用应用。
    - 广泛适用性:提供从 1 欧姆到 10 兆欧姆的阻值范围,适用于多种电路需求。
    - 稳定性高:具有良好的温度系数和高温下的稳定性。
    - 环境友好:符合欧盟RoHS、PAHs、PFOS指令,并且不含卤素。
    - 耐用性强:通过严格的测试,如温度循环、负载寿命测试和终端弯曲测试。

    4. 应用案例和使用建议


    这些电阻器广泛应用于消费电子、工业控制、汽车电子等领域。例如,在某些电源设计中,它们可以用于限流和分压;在通信设备中,它们可用于滤波和阻抗匹配。
    使用建议:
    - 在高温环境下使用时,根据技术手册中的降额曲线降低负载。
    - 确保使用符合要求的焊接条件,以确保长期可靠性。

    5. 兼容性和支持


    这些电阻器与其他标准厚度薄膜电阻器具有良好的兼容性。制造商提供了详细的技术支持和售后服务,可通过电话、邮件或在线聊天进行咨询。

    6. 常见问题与解决方案


    - 问题: 高温环境下性能下降。
    - 解决方案: 参考手册中的降额曲线,减少负载。

    - 问题: 焊接过程中损坏。
    - 解决方案: 使用适当的焊接条件和温度曲线。

    7. 总结和推荐


    THICK FILM CHIP RESISTORS是一款高度可靠的电阻器,适合各种工业和通用应用。其高功率密度、广泛的阻值范围和稳定性使其成为市场上极具竞争力的产品。对于需要高性能、可靠性和环境友好的应用场合,强烈推荐使用这些电阻器。

CRG0402F910R参数

参数
电阻值 910Ω
精度 ±1%
额定功率 62.5mW
温度系数 ±100ppm/℃
长*宽*高 1mm*500μm*400μm
通用封装 0402
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

CRG0402F910R厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

CRG0402F910R数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY CRG0402F910R CRG0402F910R数据手册

CRG0402F910R封装设计

查看详情并下载
Symbol
Footprint
3D Model
