CPF0603B180RE

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 180Ω ±0.1% 62.5mW ±25ppm/℃ 0603 贴片安装 1.55mm*800μm*450μm
供应商型号: 1640357
供应商: 海外现货
标准整包数: 1000

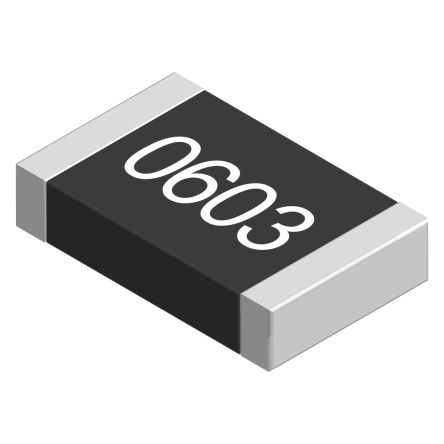

TE CONNECTIVITY 贴片电阻 CPF0603B180RE

CPF0603B180RE概述

    # 高质量文章:薄膜精密电阻技术手册解析

    产品简介


    本文介绍了TE公司的CPF系列薄膜精密电阻器,这些电阻器适用于通信、工业控制、仪器仪表和医疗等多种应用场合。该系列产品提供多种尺寸(从0201到2512)以及广泛的阻值范围,允许用户根据具体应用需求选择合适的型号。CPF系列薄膜精密电阻器以其高精度(最小精度达到0.05%)和低温度系数(最小为15 ppm/°C)著称,使其在需要精确和稳定电阻值的应用中表现出色。

    技术参数


    规格及电气特性
    CPF系列薄膜精密电阻器的技术规格如下表所示:
    | 芯片尺寸 | 额定功率(@70°C) | 电阻范围 | 温度系数(ppm/°C) | 最大工作电压 | 最大过载电压 | 工作温度范围 | 绝缘电阻 | 稳定性 |
    |
    | 0201 | 0.03125 W | 49.9Ω - 75KΩ | 25 / 50 | 15 V | 30 V | -55 ~ +155°C | >10000 MΩ | 0.5% |
    | 0402 | 0.063 W | 4.02Ω - 511KΩ | 15 / 25 / 50 | 25 V | 50 V | -55 ~ +155°C | >10000 MΩ | 0.5% |
    | 0603 | 0.063 W | 4.7Ω - 1MΩ | 15 / 25 / 50 | 50 V | 100 V | -55 ~ +155°C | >10000 MΩ | 0.5% |
    | 0805 | 0.1 W | 4.7Ω - 2MΩ | 15 / 25 / 50 | 100 V | 200 V | -55 ~ +155°C | >10000 MΩ | 0.5% |
    | 1206 | 0.125 W | 4.7Ω - 2.49MΩ | 15 / 25 / 50 | 150 V | 300 V | -55 ~ +155°C | >10000 MΩ | 0.5% |
    | 1210 | 0.25 W | 4.7Ω - 2.49MΩ | 15 / 25 / 50 | 150 V | 300 V | -55 ~ +155°C | >10000 MΩ | 0.5% |
    | 2010 | 0.25 W | 4.7Ω - 3MΩ | 15 / 25 / 50 | 150 V | 300 V | -55 ~ +155°C | >10000 MΩ | 0.5% |
    | 2512 | 0.5 W | 4.7Ω - 3MΩ | 15 / 25 / 50 | 150 V | 300 V | -55 ~ +155°C | >10000 MΩ | 0.5% |
    尺寸信息
    尺寸表如下所示:
    | 芯片尺寸 | 长 (L) (mm) | 宽 (W) (mm) | 厚 (T) (mm) | D1 (mm) | D2 (mm) | 重量 (g) |

    | 0201 | 0.58±0.05 | 0.29±0.05 | 0.23±0.05 | 0.12±0.05 | 0.15±0.05 | 0.14 |
    | 0402 | 1.00±0.05 | 0.50±0.05 | 0.30±0.05 | 0.20±0.10 | 0.20±0.10 | 0.54 |
    | 0603 | 1.55±0.10 | 0.80±0.10 | 0.45±0.10 | 0.30±0.20 | 0.30±0.20 | 1.83 |
    | 0805 | 2.00±0.15 | 1.25±0.15 | 0.55±0.10 | 0.30±0.20 | 0.40±0.20 | 4.71 |
    | 1206 | 3.05±0.15 | 1.55±0.15 | 0.55±0.10 | 0.42±0.20 | 0.35±0.25 | 9.02 |
    | 1210 | 3.10±0.15 | 2.40±0.15 | 0.55±0.10 | 0.40±0.20 | 0.55±0.25 | 10.00 |
    | 2010 | 4.90±0.15 | 2.40±0.15 | 0.55±0.10 | 0.60±0.30 | 0.50±0.25 | 23.61 |
    | 2512 | 6.30±0.15 | 3.10±0.15 | 0.55±0.10 | 0.60±0.30 | 0.50±0.25 | 38.06 |

    产品特点和优势


    CPF系列薄膜精密电阻器具有以下几个显著的特点和优势:
    1. 高精度和稳定性:最小精度为0.05%,温度系数低至15 ppm/°C,确保在各种环境下都能保持稳定的电阻值。
    2. 宽泛的工作温度范围:能在极端温度环境下(-55°C至+155°C)稳定工作,满足工业和医疗领域的苛刻要求。
    3. 耐高温和抗湿热性能:通过多项环境测试验证,确保在高温和高湿度条件下依然保持性能稳定。
    4. 多样化的封装选项:提供从0201到2512多种尺寸选择,便于灵活设计和应用。

    应用案例和使用建议


    CPF系列薄膜精密电阻器广泛应用于通信设备、工业控制系统、仪器仪表和医疗设备等领域。例如,在通信设备中,它们可以用于信号处理电路,确保信号传输的准确性和稳定性;在医疗设备中,用于监测和控制电流,保证设备的安全运行。
    使用建议:
    1. 在高频应用中,优先选择小尺寸(如0201和0402)以减少寄生效应。
    2. 在温度变化较大的环境中,应选择更低温度系数的产品以确保电阻值的稳定。
    3. 确保正确的焊接工艺,避免过度加热导致的损坏。

    兼容性和支持


    CPF系列薄膜精密电阻器与市面上大多数常见的电路板设计兼容,能够方便地集成到现有的系统中。制造商提供了详细的技术支持,包括在线帮助资源、电话咨询和实时聊天服务。用户可以通过访问www.te.com/help获取更多支持信息。

    常见问题与解决方案


    以下是CPF系列薄膜精密电阻器使用过程中可能遇到的一些常见问题及其解决方案:
    1. 焊接时电阻器出现裂纹
    - 解决方案:确保焊接过程符合推荐的焊接曲线(如再流焊和波峰焊),避免过度加热。
    2. 电阻值不一致
    - 解决方案:检查电阻器的型号和批次是否符合设计要求,并确保正确的存储条件以防止老化。
    3. 过热导致电阻值漂移
    - 解决方案:使用更高额定功率的型号,确保在正常工作温度范围内使用,避免过载。

    总结和推荐


    综上所述,CPF系列薄膜精密电阻器凭借其高精度、低温度系数、宽泛的工作温度范围以及优异的环境适应能力,成为众多应用领域的理想选择。对于需要高精度电阻值和稳定性的应用,强烈推荐使用此系列产品。无论是在设计阶段还是后期调试中,其优秀的兼容性和强大的技术支持都将为用户提供全面保障。

CPF0603B180RE参数

参数
电阻值 180Ω
精度 ±0.1%
额定功率 62.5mW
温度系数 ±25ppm/℃
长*宽*高 1.55mm*800μm*450μm
通用封装 0603
安装方式 贴片安装

CPF0603B180RE厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

CPF0603B180RE数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY CPF0603B180RE CPF0603B180RE数据手册

CPF0603B180RE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 1.4478
2000+ ¥ 1.4117
4000+ ¥ 1.3894
库存: 0
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 0
直接购买
加入购物车
