首页  >  产品百科  >  CRGH2512J56K

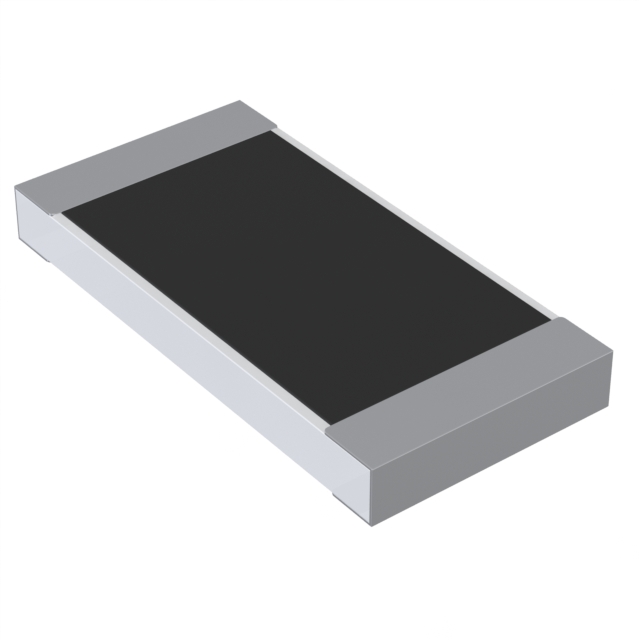

CRGH2512J56K

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 56KΩ ±5% 2W ±100ppm/℃ 2512 贴片安装 6.4mm*3.2mm*550μm
供应商型号: A126476TR-ND
供应商: Digi-Key
标准整包数: 4000
TE CONNECTIVITY 贴片电阻 CRGH2512J56K

CRGH2512J56K概述

    高功率厚膜贴片电阻

    产品简介


    高功率厚膜贴片电阻(CRGH系列)是一种适用于工业和通用目的的电阻元件,具有高功率密度的特点。该系列产品包含从1欧姆到10兆欧姆的不同阻值,满足各种应用需求。电阻体通过丝网印刷并烧制而成,经过激光校准,确保精度。终端采用锡镍合金表面处理,具有优异的耐高温性能和可靠性。

    技术参数


    | 尺寸 | 功率(W)@70°C | 阻值范围 | 允许误差 | 最大工作电压(V) | 最大过载电压(V) | 击穿电压(V) | 温度范围 |

    | 0402 | 0.1 | 1Ω ~ 10MΩ | 1%,5% | 50 | 100 | 100 | -55°C ~ 155°C |
    | 0603 | 0.2 | 1Ω ~ 10MΩ | 1%,5% | 50 | 100 | 300 | -55°C ~ 155°C |
    | 0805 | 0.33 | 1Ω ~ 10MΩ | 1%,5% | 150 | 300 | 500 | -55°C ~ 155°C |
    | 1206 | 0.5 | 1Ω ~ 10MΩ | 1%,5% | 200 | 400 | 500 | -55°C ~ 155°C |
    | 1210 | 0.75 | 1Ω ~ 10MΩ | 1%,5% | 200 | 500 | 500 | -55°C ~ 155°C |
    | 2010 | 1 | 1Ω ~ 10MΩ | 1%,5% | 200 | 500 | 500 | -55°C ~ 155°C |
    | 2512 | 2 | 1Ω ~ 10MΩ | 1%,5% | 250 | 500 | 500 | -55°C ~ 155°C |

    产品特点和优势


    高功率厚膜贴片电阻的主要特点是其高功率密度和广泛的应用范围。CRGH系列电阻具有极高的稳定性和抗老化性能,在多种恶劣环境下仍能保持稳定的电阻值。此外,这些电阻还具有良好的耐热性和防潮性能,使其在各种复杂环境中都能可靠运行。

    应用案例和使用建议


    CRGH系列高功率厚膜贴片电阻适用于广泛的电子设备中,例如电源转换器、电机驱动电路、通信设备和汽车电子系统等。为了保证最佳性能,建议在选择和使用时根据具体应用场景进行详细评估,并考虑散热措施以防止过热损坏。

    兼容性和支持


    该产品与市面上大多数标准贴片电阻相同尺寸的封装兼容,易于集成。制造商提供详细的文档和技术支持,包括安装指南、常见问题解答和维修服务等,以帮助用户快速解决问题。

    常见问题与解决方案


    - 问题:如何读取电阻标识?
    解决方案: 标识通常由三个或四个数字组成,前两个数字表示有效位,第三或第四个数字表示零的数量。例如,标识“102”表示1000Ω,“1002”表示100000Ω。
    - 问题:电阻是否支持较高的温度?
    解决方案: 支持的工作温度范围为-55°C至155°C,确保在大多数工业应用中可以正常工作。

    总结和推荐


    总体而言,CRGH系列高功率厚膜贴片电阻是一款值得推荐的产品。它凭借其高功率密度、稳定性和可靠性,在众多应用场景中表现出色。无论是用于工业自动化还是消费电子产品,这些电阻都将是您理想的选择。我们强烈推荐使用这款产品,尤其是在需要高性能和可靠性的场合。

CRGH2512J56K参数

参数
电阻值 56KΩ
精度 ±5%
额定功率 2W
温度系数 ±100ppm/℃
长*宽*高 6.4mm*3.2mm*550μm
通用封装 2512
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CRGH2512J56K厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

CRGH2512J56K数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY CRGH2512J56K CRGH2512J56K数据手册

CRGH2512J56K封装设计

查看详情并下载
Symbol
Footprint
3D Model
