3-2176405-1

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 82KΩ ±5% 5W ±100ppm/℃ 4320
供应商型号: N-3-2176405-1
供应商: 云汉优选
标准整包数: 1000

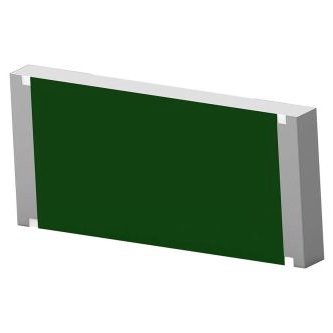

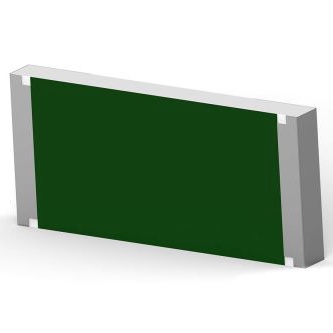

TE CONNECTIVITY 贴片电阻 3-2176405-1

3-2176405-1概述

    # SMD High Power Resistors: A Comprehensive Guide

    产品简介


    TE Connectivity 引入了一款厚膜高功率器件——3550 系列 SMD 高功率电阻。作为我们广受欢迎的 3522 系列的姊妹产品,它非常适合自动放置工艺,适用于大规模生产和各种应用场景。本系列电阻提供 5W 的功率等级(70°C 下),适用于汽车和其他工业应用。3550 系列电阻通过 7 英寸的料带供应,每盘包含 1000 个电阻。

    技术参数


    | 参数 | 值 |

    | 功率等级(70°C) | 5W |
    | 电阻范围 | 1Ω ~ 10MΩ |
    | 电阻容差 | ±1%,±5% |
    | 温度系数(TCR) | 1Ω~10Ω ≤±500 PPM/℃ |
    | 10.1Ω~10MΩ ≤±100 PPM/℃ |
    | 最大工作电压 | 300V |
    | 最大过载电压 | 600V |
    | 绝缘耐压 | 600V |
    | 工作温度范围 | -55°C ~ 155°C |

    产品特点和优势


    1. 高性能:3550 系列 SMD 高功率电阻在 70°C 下可以持续提供 5W 的功率,这使得它在各种高温环境下表现出色。
    2. 高可靠性:具有较高的绝缘耐压和宽广的工作温度范围,能够满足严苛的应用需求。
    3. 自动化生产兼容性:适合自动化贴装工艺,提高生产效率和一致性。
    4. 多种阻值选择:提供广泛的电阻范围,适用于不同的应用需求。

    应用案例和使用建议


    3550 系列 SMD 高功率电阻广泛应用于汽车、工业控制和电源管理等领域。在这些应用场景中,电阻需要承受高电流和高温环境。建议使用时注意散热设计,以确保电阻的稳定性和寿命。例如,在高功耗应用中,可以通过增加散热片来降低电阻的工作温度,从而延长其使用寿命。

    兼容性和支持


    该产品已通过多种认证,包括欧盟 RoHS 指令、PAHs 指令、PFOS 指令和无卤素标准。TE Connectivity 提供的技术支持包括电子邮件、电话和实时聊天服务,帮助用户解决安装和使用过程中的问题。

    常见问题与解决方案


    1. 问题:电阻在长时间使用后出现异常变化。
    - 解决方案:检查焊接工艺和焊接温度是否符合要求。如果焊接不良,重新进行焊接并确保焊点质量。
    2. 问题:电阻在高温环境下性能下降。
    - 解决方案:确保安装环境的散热设计良好,可以考虑增加散热片或改善通风条件。
    3. 问题:电阻在潮湿环境中表现不稳定。
    - 解决方案:避免将电阻暴露在高湿度或腐蚀性气体环境中,尽量保持干燥清洁的存储条件。

    总结和推荐


    总体而言,3550 系列 SMD 高功率电阻是一款高性能、高可靠性的电子元件,适用于各种工业和汽车应用。其出色的电气特性和广泛的工作温度范围使其在市场上具有很强的竞争力。对于需要高功率电阻的应用,强烈推荐使用这款产品。

3-2176405-1参数

参数
电阻值 82KΩ
精度 ±5%
额定功率 5W
温度系数 ±100ppm/℃
通用封装 4320

3-2176405-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-2176405-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 3-2176405-1 3-2176405-1数据手册

3-2176405-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
