4-2176390-5

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 4.99KΩ ±0.1% 400mW ±10ppm/℃ 1206
供应商型号: 1873250
供应商: 海外现货
标准整包数: 25

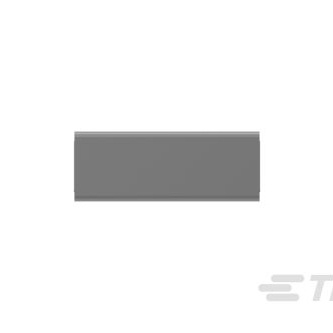

TE CONNECTIVITY 贴片电阻 4-2176390-5

4-2176390-5概述

    # SMD Thin Film Precision Resistors - AEC-Q200 Compliant

    产品简介


    TE Connectivity 引入了一款新的汽车级薄膜精密贴片电阻,是其广受欢迎的RN73系列的姊妹产品。这些电阻采用高精度材料制造,并经过激光校准以实现精确的容差。它们不仅适用于汽车应用,还适用于医疗设备、测量仪器和工业应用。这些电阻器的特点在于其独特的硫化物抗性(根据 ASTM B809-95 潮湿蒸汽测试),并且符合RoHS标准。

    技术参数


    | 参数 | 规格 |

    | 尺寸 | 0402, 0603, 0805, 1206 |
    | 阻值范围 | 0.040Ω ~ 1MΩ |
    | 容差 | ±0.1% |
    | 温度系数 | ±10ppm/°C |
    | 最大功率损耗 | 0.0625W (0402), 0.15W (0603), 0.2W (0805), 0.4W (1206) |
    | 工作电压 | 50V (0402), 75V (0603), 100V (0805), 200V (1206) |
    | 最大过载电压 | 100V (0402), 150V (0603), 200V (0805), 400V (1206) |
    | 工作温度范围 | -55°C ~ 155°C |

    产品特点和优势


    这款电阻器具备多个独特功能:
    - 高精度:采用激光校准,保证精确的容差。
    - 硫化物抗性:通过ASTM B809-95潮湿蒸汽测试,确保长时间稳定运行。
    - AEC-Q200 资质认证:适用于高要求的汽车应用。
    - 环境适应性:能够在宽温范围内可靠工作,并具有良好的耐热性和湿度防护能力。

    应用案例和使用建议


    这些电阻广泛应用于汽车、医疗设备、测量仪器及工业控制系统中。对于汽车应用,如发动机控制单元、安全气囊系统和车身电子控制模块。对于医疗设备,如呼吸机、监护仪和诊断仪器。在测量仪器方面,如数字万用表、电源供应器和信号发生器。
    使用建议:
    1. 在安装时注意避免暴露于腐蚀性环境中。
    2. 在极端温度条件下使用时,确保适当的散热措施。
    3. 在高温、高湿环境下使用时,需确保良好的通风条件。

    兼容性和支持


    这些电阻器与标准的SMD工艺完全兼容,可以轻松集成到各种电路板设计中。TE Connectivity 提供详尽的技术支持和售后服务,包括在线帮助、电话支持和实时聊天服务。详细信息请访问:www.te.com/help。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后电阻值异常变化 | 检查是否存放在适当条件下;重新校准 |
    | 焊接过程中损坏 | 确保焊接温度和时间符合规范 |
    | 使用过程中性能下降 | 检查是否存在过度振动或冲击 |

    总结和推荐


    综上所述,TE Connectivity 的SMD薄膜精密电阻器以其高精度、优良的环境适应性和可靠性,在汽车、医疗、测量和工业应用中表现优异。它不仅是当前市场上同类产品的有力竞争者,也是您设计和应用中的理想选择。我们强烈推荐使用此款电阻器以确保您的设计可靠且耐用。

4-2176390-5参数

参数
电阻值 4.99KΩ
精度 ±0.1%
额定功率 400mW
温度系数 ±10ppm/℃
通用封装 1206
应用等级 汽车级

4-2176390-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-2176390-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 4-2176390-5 4-2176390-5数据手册

4-2176390-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
