首页  >  产品百科  >  JWD-171-15

JWD-171-15

产品分类: 磁簧开关
厂牌: TE CONNECTIVITY
产品描述: Reed Relay 24VDC 2.2KOhm 0.5A SPST-NC(19.56x8.22x8)mm THT Dry Medical
供应商型号: N-JWD-171-15
供应商: 云汉优选
标准整包数: 25

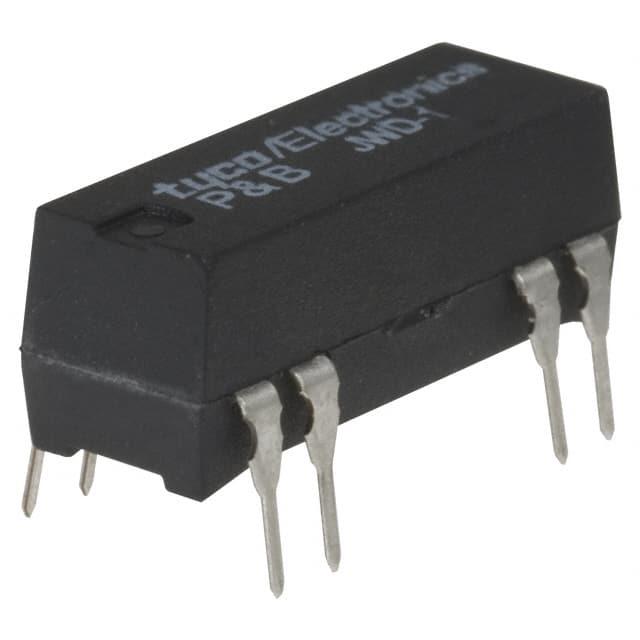

TE CONNECTIVITY 磁簧开关 JWD-171-15

JWD-171-15概述


    产品简介


    产品类型
    JWD和JWS系列的电磁继电器属于信号继电器,主要由干簧管和线圈组成,具备多种触点配置。
    主要功能
    该继电器的主要功能是通过电流驱动线圈产生磁场,控制干簧管闭合,实现电路的通断切换。它们被广泛应用于电信、测量与控制、自动化测试设备、安全系统以及医疗设备等领域。
    应用领域
    - 电信设备
    - 测量与控制系统
    - 自动化测试设备
    - 安全系统
    - 医疗设备

    技术参数


    触点数据
    - 触点安排:JWD和JWS系列支持1个常开(NO)触点(1 form A)
    - JWD系列还支持:1个常闭(NC)触点(1 form B),1个转换(CO)触点(1 form C)以及2个常开触点(2 form A)
    - 额定电压:NO和NC触点为20VDC,500mA;CO触点为10VDC,500mA和10VDC,10mA
    - 最大切换电压:NO和NC触点为100VDC;CO触点为28VDC
    - 切换功率:NO和NC触点为10W;CO触点为3W
    - 接触材料:钌
    - 机械寿命:100百万次操作
    - 操作时间:NO和NC触点为1.5/0.5ms;CO触点为1.5/3.0ms
    线圈数据
    - 线圈电压范围:5至24VDC
    - 线圈绝缘等级:UL Class A
    - 最大线圈温度:105℃
    - 热阻:约100℃/W
    绝缘数据
    - 初始耐压:NO和NC触点为250VDC;CO触点为175VDC
    - 线圈对接触点的耐压:500VDC
    - 接触点之间的耐压:NO触点之间为500VDC
    - 初始绝缘电阻:10^10Ω (100VDC)
    其他数据
    - 材料合规性:符合欧盟RoHS/ELV、中国RoHS和REACH标准
    - 工作环境温度范围:-35℃至+85℃
    - 防护等级:IEC 61810 RTIII -洗紧密型
    - 振动耐受性:20g,频率10至2000Hz
    - 冲击耐受性:半正弦脉冲,形式A、B、C分别为100g、50g、50g

    产品特点和优势


    JWD和JWS系列继电器具有以下特点和优势:
    - 干簧管结构提供了低损耗和高可靠性。
    - 多种触点配置满足不同的应用需求。
    - 可选择安装抑制二极管,保护继电器不受反向电动势的影响。
    - 采用浸渍清洁和波峰焊工艺,适应各种焊接条件。
    - 符合多项国际认证,适用于全球市场。

    应用案例和使用建议


    这些继电器广泛应用于各种场合,例如自动化测试设备中用于控制测试电路,安全系统中用于监控和报警。对于实际应用,建议:
    - 在安装时注意干簧管间距离,以避免相互干扰。
    - 根据具体应用选择合适的触点类型和额定值。
    - 确保继电器的工作环境温度在规定的范围内,以延长使用寿命。

    兼容性和支持


    JWD和JWS系列继电器与常见的PCB设计兼容,可通过THD端子连接。制造商提供相应的技术支持和服务,帮助客户解决安装和使用过程中遇到的问题。

    常见问题与解决方案


    - 问题1:继电器无法正常动作
    - 解决方案:检查线圈电压是否在规定范围内,确保接线正确无误。

    - 问题2:触点磨损严重
    - 解决方案:确认负载电流不超过额定值,适当降低使用频率或选用更高额定电流的继电器。

    总结和推荐


    JWD和JWS系列继电器凭借其可靠的设计、多样化的触点配置和广泛的适用性,在众多行业中得到广泛应用。它们在电信、自动化测试及安全系统领域表现出色,且拥有良好的兼容性和耐用性。因此,强烈推荐这些继电器作为高性能控制解决方案的选择。
    总体而言,JWD和JWS系列继电器以其卓越的性能和可靠性成为市场上的优秀选择。如果您正在寻找一款可靠且功能多样的继电器产品,这将是您不错的选择。

JWD-171-15参数

参数
开关电流 -
电压额定值 -
承载电流 -
最大进位电流 -
触点电容 -
开关配置 -
最大交流触点电压 -
功率额定值 -
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

JWD-171-15厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

JWD-171-15数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 磁簧开关 TE CONNECTIVITY JWD-171-15 JWD-171-15数据手册

JWD-171-15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 13.6316 ¥ 115.8686
50+ $ 13.0089 ¥ 110.5757
100+ $ 12.6582 ¥ 107.5947
库存: 1100
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 2896.71
