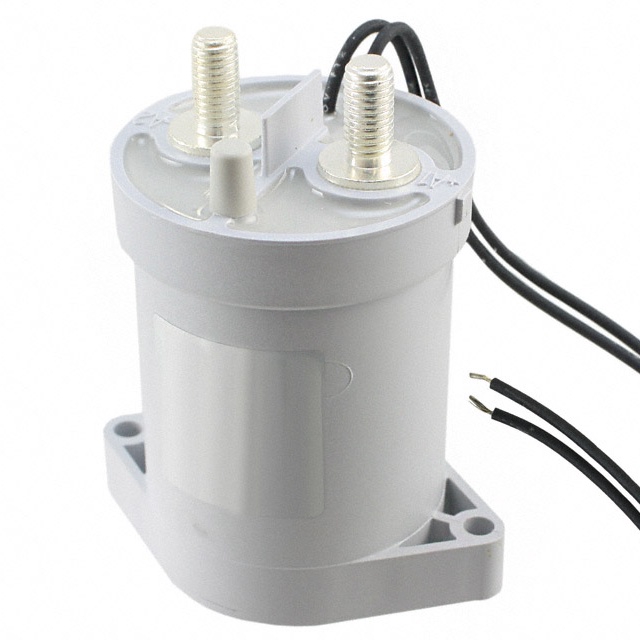

LEV200A4ANA

产品分类: 接触器
厂牌: TE CONNECTIVITY
产品描述: 12ms 25ms 2V(DC) 9V(DC) 900V(Max) 12V SPST-NO(DM)(1 Form X) 500A 1.1A 导线安装,底座安装,螺纹安装,铰轴安装
供应商型号: LEV200A4ANA
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 接触器 LEV200A4ANA

LEV200A4ANA概述


    产品简介


    Kilovac LEV200 DC接触器是一款专为航空和军事应用设计的直流接触器。该产品具有多种关键特性,例如高电流负载能力(500A)和低电阻特性(11Ω),使得它成为需要稳定电流传输的应用的理想选择。LEV200广泛应用于航空航天、国防设备、工业控制等领域,可确保电力系统的可靠运行。

    技术参数


    - 接触器类型:直流接触器
    - 额定电流:500安培(A)
    - 电线尺寸:0.34 mm²
    - 接触排列:1 Form X SPST-NO-DM
    - 接触开关电压(最大):900伏直流(VDC)
    - 线圈电阻:11欧姆(Ω)
    - 线圈电压:12伏直流(VDC)
    - 操作类型:直流
    - 外形尺寸:符合标准要求,具体尺寸详见手册
    - 外壳类型:密封
    - 主体附件扭矩(主):80 – 100 in-lbs
    - 接口类型:M8 x 1.25螺纹连接,插接式线圈连接
    - 操作线长度:390毫米(15.3英寸)

    产品特点和优势


    Kilovac LEV200 DC接触器具备多项显著的技术优势。首先,它具有极高的接触电流能力,能够处理高达500安培的连续电流。其次,该接触器采用了低电阻的设计,能够在长时间的工作下保持稳定的电流传输。此外,其密封结构提供了良好的防护,防止灰尘和湿气进入,从而延长使用寿命。最重要的是,该接触器还具有兼容性好和易于安装的特点,使其在复杂系统中也能高效运作。

    应用案例和使用建议


    Kilovac LEV200 DC接触器适用于多种高要求的电力系统,包括但不限于航空航天设备、军用车辆和高可靠性工业控制系统。在实际应用中,用户应特别注意安装和使用过程中的防尘措施,以确保接触器的稳定运行。此外,定期检查和维护也是必不可少的,以确保接触器处于最佳工作状态。对于频繁操作的应用场合,建议定期更换相关部件以避免过热损坏。

    兼容性和支持


    Kilovac LEV200 DC接触器与其他多个电子元器件和设备具有良好的兼容性。制造商还提供了一系列相关配件,如不同类型的连接器和保护套件,以满足不同的应用需求。针对技术咨询和支持,用户可以通过拨打 +1 800 522 6752 获取专业的技术支持服务。

    常见问题与解决方案


    1. 问题:接触器接通时发出异常声音
    - 解决方法:检查连接点是否有松动,确认电线是否正确安装。

    2. 问题:接触器动作缓慢
    - 解决方法:测量线圈电阻,确认线圈是否存在故障。必要时请更换线圈。
    3. 问题:接触器过热
    - 解决方法:确保接触器周围通风良好,降低环境温度,并确认是否符合额定电流。

    总结和推荐


    综上所述,Kilovac LEV200 DC接触器凭借其出色的性能和广泛的适用性,在航空、军事及工业领域有着显著的优势。其高电流负载能力和稳定的运行表现使其成为一种非常可靠的选择。如果您正在寻找一个可靠的直流接触器解决方案,Kilovac LEV200 DC接触器是一个值得考虑的优秀选择。我们强烈推荐您在您的项目中使用这款接触器。

LEV200A4ANA参数

参数
直流线圈电压 12V
直流开关电压 900V(Max)
交流线圈电压 -
额定接触电流 500A
运行时间 25ms
必须吸合电压 9V(DC)
释放时间 12ms
触头外形 SPST-NO(DM)(1 Form X)
必须释放电压 2V(DC)
交流开关电压 -
线圈电流 1.1A
开关功能 -
安装方式 导线安装,底座安装,螺纹安装,铰轴安装
零件状态 在售
包装方式 散装

LEV200A4ANA厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

LEV200A4ANA数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接触器 TE CONNECTIVITY LEV200A4ANA LEV200A4ANA数据手册

LEV200A4ANA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 415.4413
21+ ¥ 366.9179
500+ ¥ 342.4568
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 415.44
