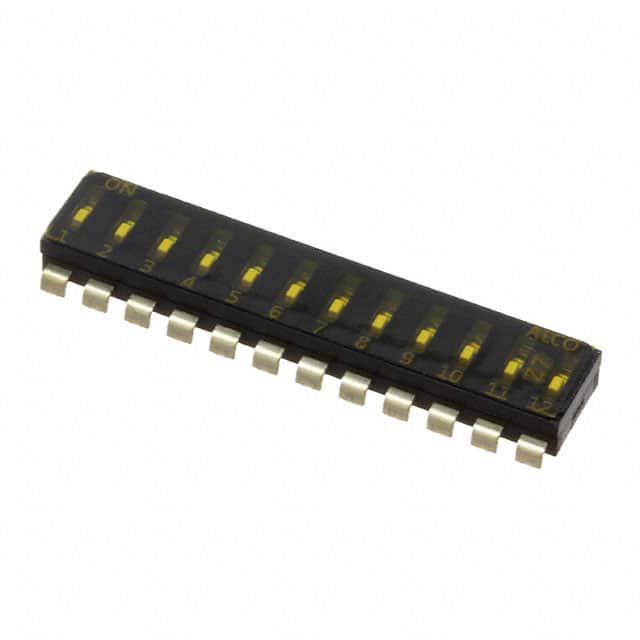

EDS12SNRSTU04Q

产品分类: 拨码开关
厂牌: TE CONNECTIVITY
产品描述: 2000Cycles 2000Cycles 25mA DIP 贴片安装 30.38mm(长度)*3.45mm(高度)
供应商型号: N-EDS12SNRSTU04Q
供应商: 云汉优选
标准整包数: 15
TE CONNECTIVITY 拨码开关 EDS12SNRSTU04Q

EDS12SNRSTU04Q概述

    ALCOSWITCH DIP Switch EDS, EDSP Series

    1. 产品简介


    TE Connectivity(TE)推出的ALCOSWITCH DIP开关EDS和EDSP系列是专为节省空间和简化制造流程而设计的全表面贴装产品。这一系列提供标准凸起式和凹陷式操作按钮,有平面和延伸两种版本。这些产品的端部堆叠设计能够有效节约电路板空间,并允许在不牺牲中心线间距的情况下实现大量位置设置。EDS和EDSP系列可采用管装和带卷包装,其中部分型号配备顶部密封胶带,方便快速拾放装配。

    2. 技术参数


    - 电气特性
    - 额定电流/电压:25mA @ 24V DC
    - 接触电阻:≤100MΩ
    - 绝缘强度:500VAC,持续1分钟
    - 机械特性
    - 操作力:最大1000gf
    - 按钮行程:1mm
    - 使用寿命:2000次
    - 工作温度范围:-20°C 至 +85°C
    - 储存温度范围:-40°C 至 +85°C
    - 材料
    - 底座/盖:高温尼龙(UL94-V0)
    - 触点:铜合金,金镀镍
    - 端子:黄铜,金镀
    - 操作按钮:LCP(UL94-V0)

    3. 产品特点和优势


    - 端部堆叠功能:能够在节省电路板空间的同时保持一致的中心线间距。
    - 凸起或凹陷操作按钮:提供灵活的设计选项。
    - 钢琴式操作按钮:适合边缘安装。
    - 表面贴装选项:Gull-wing和J-Lead型。
    - 可配置接触方式:可以选择向上推开启或向下推开启。
    - 金镀层接触面:提高可靠性和抗腐蚀性。
    - 带有顶部密封胶带的带卷包装:适用于快速拾放装配。

    4. 应用案例和使用建议


    ALCOSWITCH DIP开关EDS和EDSP系列广泛应用于工业自动化控制板、消防和安全系统、恒温器、电梯和自动扶梯以及电信设备中。根据具体应用场景,建议选择合适的封装形式(管装或带卷),并根据操作按钮的不同要求(凸起或凹陷、长或短)来选用适合的产品型号。同时,在设计时应充分考虑产品的工作温度范围,确保其在极端环境下仍能正常运行。

    5. 兼容性和支持


    - 兼容性:EDS和EDSP系列产品与其他电子元件具有良好的兼容性,可以方便地集成到各种电子设备中。
    - 支持和服务:TE Connectivity为用户提供全面的技术支持和售后服务,包括产品选型、应用咨询和技术培训等。

    6. 常见问题与解决方案


    1. 问题:产品在使用过程中出现接触不良现象。
    - 解决方案:检查产品的接线是否正确,重新插拔连接器,确保连接牢固。
    2. 问题:产品的使用寿命远低于预期。
    - 解决方案:确认使用环境符合产品的工作温度范围,检查操作频率是否超出规定范围。
    3. 问题:产品在安装过程中出现无法定位问题。
    - 解决方案:仔细核对产品的尺寸和安装孔位,确保精准对齐。

    7. 总结和推荐


    综上所述,ALCOSWITCH DIP开关EDS和EDSP系列凭借其紧凑的设计、灵活的安装方式、可靠的性能以及广泛的适用性,成为众多电子设备中的理想选择。我们强烈推荐这一系列的产品,尤其适用于需要节省空间且对可靠性要求较高的场合。通过TE Connectivity的专业技术支持和完善的售后服务体系,您可以更高效地开发和部署相关应用。

EDS12SNRSTU04Q参数

参数
电气寿命 2000Cycles
机械寿命 2000Cycles
最大交流触点电压 -
引脚总间距 -
电流额定值 25mA
电压额定值 -
长*宽*高 30.38mm(长度)*3.45mm(高度)
通用封装 DIP
安装方式 贴片安装
零件状态 在售
包装方式 管装

EDS12SNRSTU04Q厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

EDS12SNRSTU04Q数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 拨码开关 TE CONNECTIVITY EDS12SNRSTU04Q EDS12SNRSTU04Q数据手册

EDS12SNRSTU04Q封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
60+ $ 1.8126 ¥ 15.4071
150+ $ 1.7201 ¥ 14.6209
300+ $ 1.6728 ¥ 14.2188
600+ $ 1.6422 ¥ 13.9587
1110+ $ 1.6116 ¥ 13.6986
库存: 1809
起订量: 60 增量: 15
交货地:
最小起订量为:60
合计: ¥ 924.42
