6450849-7

产品分类: 背板连接器 - 专用
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 5.08mm间距40p四排排针 板对板连接器, Multi-Beam XLE系列, 直角, 印刷电路板安装
供应商型号: Q-6450849-7
供应商: 国内现货
标准整包数: 132
TE CONNECTIVITY 背板连接器 - 专用 6450849-7

6450849-7概述


    产品简介

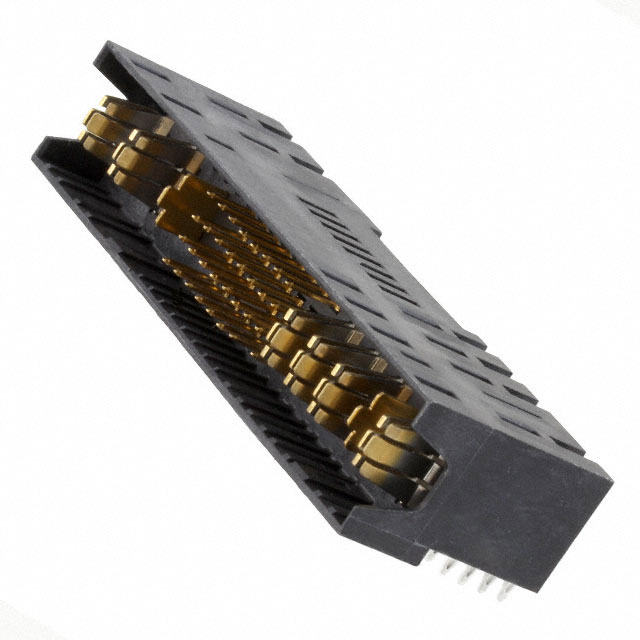

    MULTI-BEAM XLE 40-Position Board-to-Board Power Connector
    这款由TE Connectivity制造的MULTI-BEAM XLE系列连接器是一种板对板电源连接器,特别适用于电路板之间的高可靠性电力传输。该连接器系统包含一个组装好的插头,配置为40个位置,中心线间距为5.08毫米(0.2英寸)。这种连接器被广泛应用于电信、工业自动化、医疗设备和数据中心等领域,提供稳定可靠的电力和信号传输。

    技术参数


    - 中心线间距: 5.08毫米(0.2英寸)
    - 位置数: 40个
    - 额定电压: 60 VDC
    - 电流承载能力: 最大50安培
    - 工作温度范围: -40°C 至 125°C(-40°F 至 257°F)
    - 连接器类型: 插头,直角焊接至PCB
    - 接触材料: 电源接触基材为镀锡铜,接触表面镀金
    - 外壳材质: 高温热塑塑料
    - UL阻燃等级: UL 94V-0
    - 包装方式: 托盘式

    产品特点和优势


    - 高电流承载能力: 最大50安培的设计使得该连接器能够支持高电流的应用需求。
    - 宽工作温度范围: 从-40°C到125°C的工作温度范围确保了其在极端环境下的可靠性。
    - UL阻燃等级: 拥有UL 94V-0的阻燃等级,提供了更高的安全性能。
    - 多位置设计: 40个位置的设计使得该连接器能够满足复杂的电路布局需求。
    - 工厂预装: 已经在工厂预装完毕,方便用户直接使用,减少了安装时间和成本。

    应用案例和使用建议


    应用案例:
    - 电信基础设施: 用于交换机和路由器之间的电力和信号传输。
    - 工业自动化: 用于各种自动化设备内部的电力和信号连接。
    - 医疗设备: 在需要高可靠性的设备中使用,例如MRI扫描仪和X光机。
    - 数据中心: 用于服务器间的数据传输和电力供应。
    使用建议:
    - 在安装过程中,请务必注意连接器的方向和位置,以确保正确的接触和无误的电力传输。
    - 定期检查连接器的状态,确保没有损坏或磨损,以保持其高性能。
    - 在极端环境下使用时,注意其温度限制,避免超出工作温度范围。

    兼容性和支持


    该产品与TE Connectivity系列中的其他部件兼容,例如ER8185-000和2226808-1。这些兼容部件共同构成了一个完整的系统解决方案,可以为用户提供一站式服务。此外,TE Connectivity提供了详尽的技术支持,可以通过电话 +1 800 522 6752 获取帮助。

    常见问题与解决方案


    1. 问题: 连接器无法正常插入。
    - 解决方案: 确认连接器的方向正确,并且与插座完全对齐。检查是否有任何物理障碍导致无法插入。
    2. 问题: 连接器的接触不良。
    - 解决方案: 检查接触表面是否清洁,没有氧化物或其他杂质。如果存在问题,清洁并重新安装连接器。
    3. 问题: 连接器出现过热现象。
    - 解决方案: 确保连接器不超过其最大电流承载能力。检查电路是否存在短路或其他异常情况,及时处理。

    总结和推荐



    总结

    :
    MULTI-BEAM XLE 40-Position Board-to-Board Power Connector是一款高性能的电源连接器,具有高电流承载能力、宽工作温度范围和UL阻燃等级等显著优势。其多位置设计和工厂预装特性进一步提高了其易用性和可靠性。
    推荐:
    考虑到其在多个领域的广泛应用以及出色的性能表现,我们强烈推荐此款连接器给那些需要高性能电力传输解决方案的用户。无论是电信基础设施还是工业自动化领域,这款连接器都是值得信赖的选择。

6450849-7参数

参数
长*宽*高 71.62mm(长度)*23.62mm(高度)
安装方式 板安装,梁安装,边缘安装,通孔安装
零件状态 在售
包装方式 托盘

6450849-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6450849-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 背板连接器 - 专用 TE CONNECTIVITY 6450849-7 6450849-7数据手册

6450849-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
