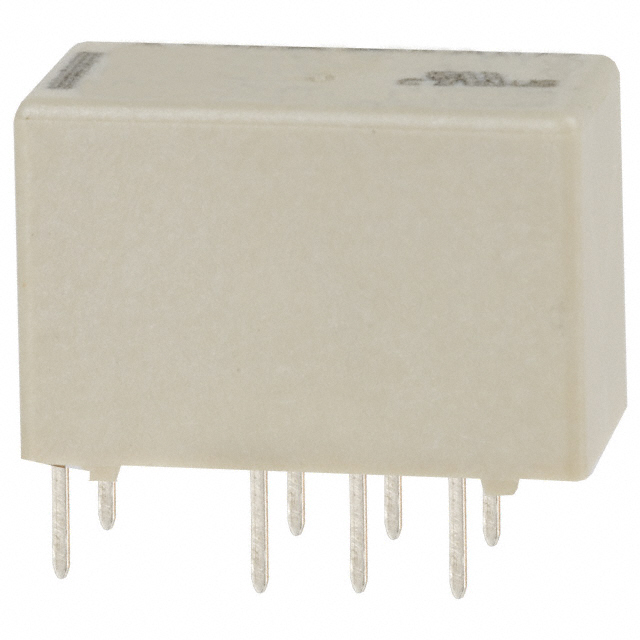

V23079B1202B301

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 4ms 4ms 2A 220V 6V DPDT(2 Form C) 257Ω 23.3mA 250V DIP 通孔安装
供应商型号: Q-V23079B1202B301
供应商: 期货订购
标准整包数: 20000
TE CONNECTIVITY 信号继电器 V23079B1202B301

V23079B1202B301概述


    产品简介


    AXICOM信号继电器是一款专为电信行业设计的标准继电器,主要用于振铃和测试接入。它采用紧凑型设计(15x7.5mm),具有低功耗的特点,适合多种应用场合。其核心优势在于能够实现高灵敏度操作,同时满足多种电信标准和规范的要求。

    技术参数


    - 接触参数:双翻接触点(2组常闭/常开触点),最大切换电流为5A,最大切换电压为250VAC/120VDC。
    - 线圈参数:额定电压范围为2到24VDC,典型线圈版本包括单稳态(例如,008代码:3.00V,2.25V,6.50V)和双稳态(例如,211代码:4.50V,3.38V,9.80V)。不同版本的最大线圈温度为125°C。
    - 绝缘数据:初始击穿电压达到1500Vrms,绝缘电阻大于10^9Ω。
    - 机械参数:标准温度范围为-40至+85°C,振动和冲击耐受性强。
    - 其他数据:符合RoHS/ELV、中国RoHS、REACH等环保标准,可承受多次焊接和清洗处理。

    产品特点和优势


    - 低功耗:采用高灵敏度设计,最低切换电压仅为100μV,非常适合低功耗应用。
    - 可靠性高:电气寿命高达10^7次,机械寿命可达100百万次。
    - 安全性能强:具备较高的电绝缘强度,初始击穿电压达1500Vrms,绝缘电阻超过10^9Ω。
    - 适用广泛:适用于通信设备、办公设备、医疗设备等多种领域。

    应用案例和使用建议


    - 通信设备:在电信设备上用于振铃和测试接入,如交换机、调制解调器等。
    - 消费电子产品:可用于家庭自动化系统、音视频设备等。
    - 汽车电子:应用于车载网络,如CAN总线控制。
    使用建议:
    - 在安装时确保继电器周围有足够的散热空间,避免过热影响使用寿命。
    - 确保线路接线无误,防止短路和漏电现象。

    兼容性和支持


    - 兼容性:AXICOM信号继电器可与各种电路板连接方式兼容,如通孔(THT)和表面贴装(SMT)。
    - 支持与维护:TE Connectivity提供详尽的技术文档和售后服务,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    1. Q: 继电器在长时间使用后为何发热?
    - A: 可能是因为负载过大或散热不良导致。应检查负载是否超过额定值,并确保周围有足够的散热条件。

    2. Q: 继电器切换频率过高会出现哪些问题?
    - A: 高频切换可能导致触点磨损加快,建议根据实际需求调整切换频率,或考虑选用寿命更长的产品型号。

    总结和推荐


    综上所述,AXICOM信号继电器凭借其出色的性能参数和广泛应用领域,成为电信和消费电子领域不可或缺的关键部件。对于需要高效、可靠切换的应用场合,该继电器无疑是最佳选择。我们强烈推荐这一产品,以满足各类工业和商业需求。

V23079B1202B301参数

参数
负载电流额定值 -
直流线圈电压 6V
最大开关电流 2A
触头外形 DPDT(2 Form C)
线圈电流 23.3mA
交流开关电压 250V
直流开关电压 220V
交流线圈电压 -
插入损耗 -
运行时间 4ms
线圈电阻 257Ω
释放时间 4ms
绝缘 -
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

V23079B1202B301厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

V23079B1202B301数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY V23079B1202B301 V23079B1202B301数据手册

V23079B1202B301封装设计

查看详情并下载
Symbol
Footprint
3D Model
