V23026E1105B201

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 2ms 2ms 125V 9V SPDT(1 Form C) 1.2KΩ 7.6mA 150V SPDT 贴片安装,黏合安装
供应商型号: U-V23026E1105B201
供应商: 云汉优选
标准整包数: 1

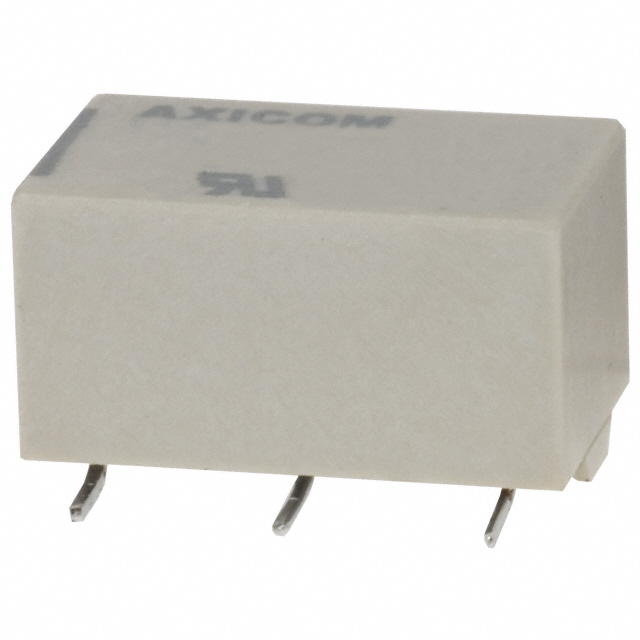

TE CONNECTIVITY 信号继电器 V23026E1105B201

V23026E1105B201概述

    信号继电器AXICOM P1 V23026

    1. 产品简介


    AXICOM P1 V23026 是一款由泰科电子(TE Connectivity)制造的信号继电器。它适用于多种电子设备,如汽车装备、CAN总线系统、保险装置、办公设备、测量和控制设备、医疗设备以及安全设备。该继电器具备极化磁系统,能够在直流电压范围内操作,提供单稳态和双稳态两种版本,以满足不同的应用场景需求。

    2. 技术参数


    | 参数 | 描述 |

    | 磁系统类型 | 极化磁系统 |
    | 额定电压范围 | 3V至24V直流 |
    | 最大线圈温度 | 85°C |
    | 热阻 | <130K/W |
    | 初始浪涌耐压 | 2.5kV (2/10μs),符合贝尔核心标准GR-1089;1.5kV (10/160μs),符合FCC第68部分 |
    | 开关电流 | 1A |
    | 接触材料 | 镍钯,金铑镀层 |
    | 最大切换电压 | 直流125V,交流150V |
    | 最大连续电流 | 在85°C环境下1A |
    | 机械耐久性 | 10^9次操作 |
    | 最大直流负载开断能力 | 详见最大直流负载开断能力 |

    3. 产品特点和优势


    - 低功耗:P1 V23026 具有高灵敏度,低额定功率消耗,单稳态版本为65至130mW,双稳态版本为30至150mW。
    - 快速响应:操作/释放时间为最大2ms,设置/复位时间为最大2ms。
    - 可靠性:符合多个国际标准,如UL 508认证。
    - 适应性强:支持不同电压的输入,可直接与TTL标准模块(如ALS, HCT, ACT)接口连接。
    - 环保:满足RoHS、ELV、REACH等环保要求,且具有卤素含量标识。

    4. 应用案例和使用建议


    P1 V23026 适用于多种设备,如汽车安全系统、办公自动化设备和医疗仪器。在实际使用中,建议严格按照推荐的焊接条件进行安装,确保最佳性能。此外,需要根据具体的应用场景选择合适的稳态和瞬态响应时间。

    5. 兼容性和支持


    该产品支持双稳态和单稳态版本,与现有的电子设备兼容性良好。制造商提供了详细的产品手册和支持服务,用户可以随时联系厂商获取技术支持和更新的信息。

    6. 常见问题与解决方案


    - 问题:继电器在高湿度环境中失效。
    - 解决办法:确保在安装前将产品放置于干燥环境,避免接触水或湿气。采用抗潮设计的继电器封装。
    - 问题:继电器在极端温度下无法正常工作。
    - 解决办法:参考产品手册中的温度范围,在规定的工作温度范围内使用,确保设备运行稳定。

    7. 总结和推荐


    AXICOM P1 V23026是一款高性能、可靠耐用的信号继电器。其独特的技术和广泛应用使其在市场上具有很高的竞争力。我们强烈推荐该产品用于各种高要求的电子设备中。如果您正在寻找一款性能优异、可靠性高的继电器,那么AXICOM P1 V23026无疑是一个理想的选择。

V23026E1105B201参数

参数
负载电流额定值 -
交流开关电压 150V
线圈电流 7.6mA
线圈电阻 1.2KΩ
运行时间 2ms
直流开关电压 125V
释放时间 2ms
绝缘 -
直流线圈电压 9V
插入损耗 -
最大开关电流 -
触头外形 SPDT(1 Form C)
交流线圈电压 -
通用封装 SPDT
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
