JMGSCDD-26PW

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 7.5ms 4ms 1A 28V 26.5V DPDT(2 Form C) 1.56KΩ 9mA 115V 通孔安装 9.4mm(长度)*9.53mm(高度)
供应商型号: N-JMGSCDD-26PW
供应商: 云汉优选
标准整包数: 1

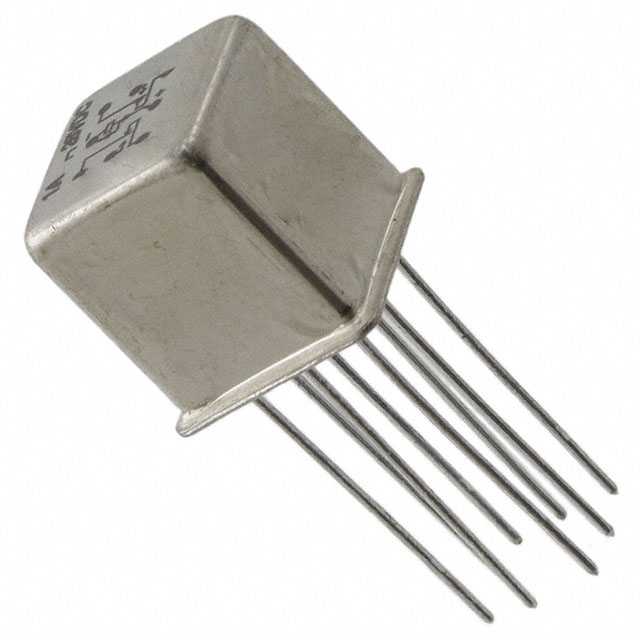

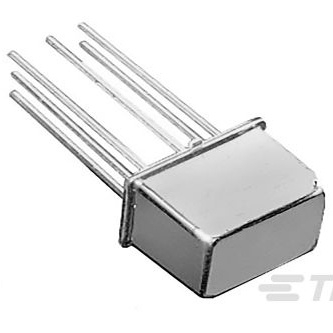

TE CONNECTIVITY 信号继电器 JMGSCDD-26PW

JMGSCDD-26PW概述


    产品简介


    JMGSCDD-26PW 是一款TO-5/.100网格继电器,具有2个形式C(DPDT-CO)的接触排列方式。它主要应用于军事和航空电子系统,适用于需要高可靠性及宽温度范围的操作环境。该继电器具备多种保护特性,能够确保在恶劣条件下稳定运行。

    技术参数


    - 接触排列: 2 Form C DPDT-CO
    - 输入电压: 26.5 VDC
    - 线圈电压等级: 26.5 VDC
    - 线圈电阻: 3200 Ω
    - 线圈功率等级 (DC): 0.199 W
    - 工作温度范围: -65°C 至 125°C
    - 振动耐受: 30G’s, 10–3000 Hz
    - 冲击耐受: 75G’s, 6ms
    - 封装类型: 全密封
    - 连接类型: PCB 连接
    - 接线配置: 延长引线
    - 合规性:
    - 欧盟RoHS指令 2011/65/EU: 不符合
    - 欧盟ELV指令 2000/53/EC: 不符合
    - 中国RoHS 2 指令: 限制物质超过阈值
    - 欧盟REACH条例: 不含SVHC

    产品特点和优势


    JMGSCDD-26PW 继电器的独特之处在于其双极切换能力(DPDT-CO),使得其能够在两种不同的状态下切换负载,从而提高了系统的可靠性和灵活性。此外,该继电器采用全密封设计,使其能够在极端环境下稳定运行,适用于军事和航空航天领域。此外,JMGSCDD-26PW 还具备线圈电压保护和抑制二极管,进一步增强了其稳定性。

    应用案例和使用建议


    JMGSCDD-26PW 继电器广泛应用于航空电子系统,特别是那些需要高度可靠性和耐受极端环境的应用。例如,在卫星通信系统中,JMGSCDD-26PW 可以用于控制信号路由。使用时,建议进行充分的测试和验证,特别是在低温和高温环境下,以确保其正常工作。

    兼容性和支持


    JMGSCDD-26PW 可与多种TE Connectivity 的配件兼容,如插塞、密封垫等。如果您在安装或使用过程中遇到任何问题,可以拨打技术支持电话+1 800 522 6752 获取帮助。

    常见问题与解决方案


    1. 问题: 线圈无法启动
    - 解决方案: 检查输入电压是否在指定范围内(26.5 VDC)。确保所有连接正确无误。
    2. 问题: 继电器触点损坏
    - 解决方案: 检查是否超过了触点的最大允许电流(1A)。如果超载,建议更换继电器或调整电路设计。
    3. 问题: 环境温度过高导致故障
    - 解决方案: 使用合适的散热装置,并确保继电器处于适当的通风环境中。

    总结和推荐


    总体来说,JMGSCDD-26PW 继电器凭借其双极切换能力、全密封设计以及广泛的适用性,是应用于航空电子系统和极端环境的理想选择。虽然在环保方面存在一些限制,但在高可靠性要求的应用中,JMGSCDD-26PW 的性能表现突出。因此,我强烈推荐这一产品,尤其是在需要高度可靠性和耐受极端环境的场合。

JMGSCDD-26PW参数

参数
直流开关电压 28V
插入损耗 -
运行时间 4ms
绝缘 -
交流线圈电压 -
释放时间 7.5ms
交流开关电压 115V
最大开关电流 1A
线圈电流 9mA
负载电流额定值 -
触头外形 DPDT(2 Form C)
直流线圈电压 26.5V
线圈电阻 1.56KΩ
长*宽*高 9.4mm(长度)*9.53mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,托盘

JMGSCDD-26PW厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

JMGSCDD-26PW数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY JMGSCDD-26PW JMGSCDD-26PW数据手册
