IM03PGR

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 信号继电器, IM, 线圈电压5V 直流, 双刀双掷, 表面贴装
供应商型号: 1770594
供应商: 海外现货
标准整包数: 1

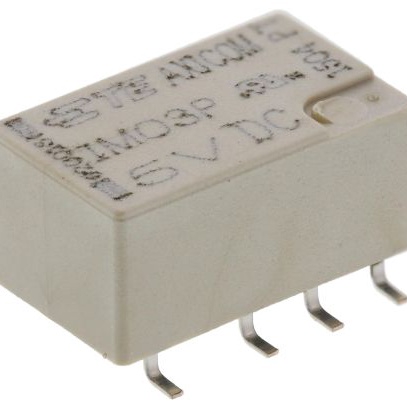

TE CONNECTIVITY 信号继电器 IM03PGR

IM03PGR概述

    AXICOM Signal Relays IM Relay 技术手册

    1. 产品简介


    AXICOM Signal Relays IM Relay 是一款高性能的信号继电器,专为需要高可靠性的电信、工业控制和医疗设备等领域设计。它具有紧凑的尺寸(10x6毫米,厚度为5.65毫米)和最小的印刷电路板空间要求(60平方毫米),使其适用于空间受限的应用场合。IM Relay 通过其低功耗的磁圈和高耐冲击性,为用户提供了一种高效且稳定的开关解决方案。

    2. 技术参数


    - 尺寸与封装
    - 尺寸:10x6毫米,厚度5.65毫米
    - 最小印刷电路板空间:60平方毫米
    - THT版本和SMT版本,各有标准版和窄版
    - 切换能力
    - 切换电流:2/5安培
    - 切换电压:220伏直流/250伏交流
    - 切换功率:60瓦/62.5伏安
    - 电气特性
    - 低线圈功耗:标准版140毫瓦,高敏感版100毫瓦,超敏感版50毫瓦,双稳态版100毫瓦
    - 高绝缘强度:最高达2500伏交流,适用于开路触点和线圈与触点之间的电压
    - 高机械冲击抵抗力:高达50g
    - 其他
    - 操作时间:典型1毫秒,最大3毫秒
    - 释放时间:无二极管并联时典型1毫秒,最大3毫秒;有二极管并联时典型3毫秒,最大5毫秒
    - 碰撞时间:最大5毫秒
    - 工作环境
    - 工作温度范围:-40°C至+85°C
    - 防护等级:IEC 61810 RT V级,防水密封
    - 质量限制:最大重量0.75克

    3. 产品特点和优势


    - 紧凑设计:超薄(5.65毫米)和最小化的印刷电路板空间需求(60平方毫米),适合于小型化设备。
    - 低功耗:标准版140毫瓦,高敏感版100毫瓦,超敏感版50毫瓦,可满足不同应用的需求。
    - 高耐久性:在标准条件下,可承受高达2.5x10^6次操作。
    - 广泛的应用范围:适用于电信、工业控制、测量和测试设备等多种领域。

    4. 应用案例和使用建议


    - 应用场景:广泛应用于电信设备、工业控制系统、测量设备和医疗设备等。例如,在工业自动化领域,IM Relay 可以用于各种控制回路和信号传输系统,确保设备的安全运行。

    - 使用建议:
    - 安装环境:确保IM Relay安装在无强烈震动和冲击的环境中。
    - 散热管理:由于IM Relay在操作过程中会产生热量,建议在应用中进行适当的散热设计。
    - 维护与检测:定期检查IM Relay的操作状态和接触电阻,确保其正常工作。

    5. 兼容性和支持


    - 兼容性:IM Relay 可与多种电子元器件和设备配合使用,适用于不同类型的电路板设计。
    - 支持与维护:TE Connectivity 提供全面的技术支持和售后服务,包括产品文档、应用指南和技术支持热线。

    6. 常见问题与解决方案


    - 问题1:IM Relay 的线圈在安装后无法启动。
    - 解决方案:检查IM Relay 的线圈接线是否正确连接,确保电源电压在指定范围内。
    - 问题2:IM Relay 在切换过程中产生过大的接触电阻。
    - 解决方案:检查IM Relay 的接触表面是否清洁,必要时更换新的IM Relay。
    - 问题3:IM Relay 的使用寿命低于预期。
    - 解决方案:确保IM Relay 在正确的环境中使用,并遵循推荐的维护计划。

    7. 总结和推荐


    AXICOM Signal Relays IM Relay 以其独特的低功耗、高耐久性和广泛的适用性,在众多行业中得到了广泛应用。它不仅能满足苛刻的工作条件,还提供了灵活的设计选项和可靠的性能。因此,强烈推荐IM Relay 作为高可靠性应用的理想选择。如果您正在寻找一款高效且稳定可靠的信号继电器,IM Relay 将是一个非常值得考虑的选择。

IM03PGR参数

参数
交流开关电压 250V
绝缘 -
最大开关电流 2A
释放时间 -
直流线圈电压 5V
交流线圈电压 -
线圈电阻 178Ω
负载电流额定值 -
触头外形 -
直流开关电压 220V
线圈电流 28.1mA
运行时间 1ms
插入损耗 -
长*宽*高 10mm*6mm*6mm
安装方式 贴片安装

IM03PGR厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

IM03PGR数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY IM03PGR IM03PGR数据手册

IM03PGR封装设计

查看详情并下载
Symbol
Footprint
3D Model
