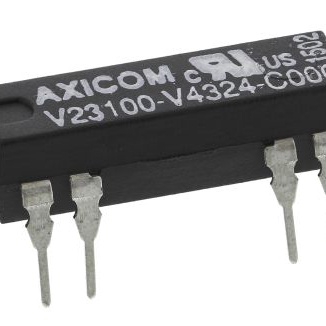

4-1393763-0

产品分类: 磁簧开关
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 干簧管继电器, 24V 直流线圈电压, 单刀双掷
供应商型号: 2562285
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 磁簧开关 4-1393763-0

4-1393763-0概述


    产品简介


    信号继电器AXICOM是一款广泛应用于电信设备、测量和控制系统、以及报警和安全系统的电子元器件。这些继电器允许通过TTL信号直接控制线圈,并且具有高可靠性、高速切换能力和防震设计,确保在恶劣环境下稳定工作。AXICOM信号继电器系列提供了多种形式的接触配置,如单极单掷(SPST)和双极单掷(DPST)等。

    技术参数


    - 接触数据:接触形式包括1个单极单掷(1 Form A, 1 NO)、1个双极单掷(1 Form C, 1 CO)以及2个单极单掷(2 Form A, 2 NO)。
    - 最大开关电压:当额定线圈电压为5VDC时,最大开关电压为200VDC/VAC峰值,175VDC;当额定线圈电压为12至24VDC时,最大开关电压为200VDC/VAC峰值,175VDC峰值。
    - 限制连续电流:1A(1 Form A),1.2A(1 Form C)。
    - 开关功率:10W(1 Form A),3W(1 Form C)。
    - 接触材料:钌合金。
    - 初始接触电阻:<150mΩ。
    - 操作/释放时间:最多为0.75/0.15ms(1 Form A),1.1/1.6ms(1 Form C)。
    - 电气寿命:在12V/10mA下可达50x10^6次,在24V/400mA下可达5x10^6次。

    产品特点和优势


    AXICOM信号继电器具备以下几个显著特点:
    - 直接TTL信号控制:无需额外电路即可通过数字信号直接控制继电器。
    - 高度可靠:卓越的机械结构设计,确保在长时间使用后依然保持高度可靠。
    - 高切换速率:在短时间内能够实现快速响应。
    - 清洁能力:通过超声波清洗技术可有效清除污垢。
    - 抗振动和冲击:能够承受高频率振动和冲击,保证在恶劣环境下的稳定性。

    应用案例和使用建议


    AXICOM信号继电器因其高可靠性和高速切换能力,被广泛应用于各种需要精密控制的场合,例如:
    - 电信设备:在无线基站、交换机和网络设备中用于信号路由和管理。
    - 测量和控制系统:在工业自动化系统中作为信号转换和控制的中介。
    - 报警和安全设备:在安防系统中用于信号触发和警报机制。
    使用建议:
    - 在选择继电器时,根据具体的应用场景和要求选择适合的型号和配置。
    - 确保操作电压和电流在规定的范围内,以避免损坏继电器。
    - 考虑到超声波清洁能力,定期进行清洁可以延长使用寿命。

    兼容性和支持


    AXICOM信号继电器支持多种安装方式,包括DIP(双列直插式封装)、SIL(单列直插式封装)和Mini SIL(小型单列直插式封装)。制造商提供全面的技术支持和售后服务,客户可通过官方网站获取最新的规格资料和技术支持。

    常见问题与解决方案


    - 问题1:继电器频繁跳闸,可能原因是什么?
    - 解决办法:检查操作电压是否超出范围,调整至合适的电压值;检查负载是否过载,减少负载。
    - 问题2:继电器在高温环境下出现故障。
    - 解决办法:确保在规定温度范围内使用;考虑增加散热措施,例如安装散热片。
    - 问题3:继电器接触不良。
    - 解决办法:清洁接触面;更换磨损的接触部分。

    总结和推荐


    AXICOM信号继电器以其高可靠性和卓越的性能在多个领域得到了广泛应用。其独特的清洁能力、高切换速率和抗振动特性使其在市场上具有较高的竞争力。推荐在需要高可靠性和精密控制的应用中使用AXICOM信号继电器,特别是在电信设备、测量和控制系统、以及报警和安全设备中。对于客户而言,购买时请关注制造商提供的最新规格和技术支持,以确保最佳的使用体验。

4-1393763-0参数

参数
开关电流 -
电压额定值 -
承载电流 -
最大进位电流 -
触点电容 -
开关配置 单刀双掷
最大交流触点电压 -
功率额定值 -
长*宽*高 19.3mm*7mm*7.5mm
通用封装 DIP
安装方式 通孔安装
包装方式 管装

4-1393763-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-1393763-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 磁簧开关 TE CONNECTIVITY 4-1393763-0 4-1393763-0数据手册

4-1393763-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
