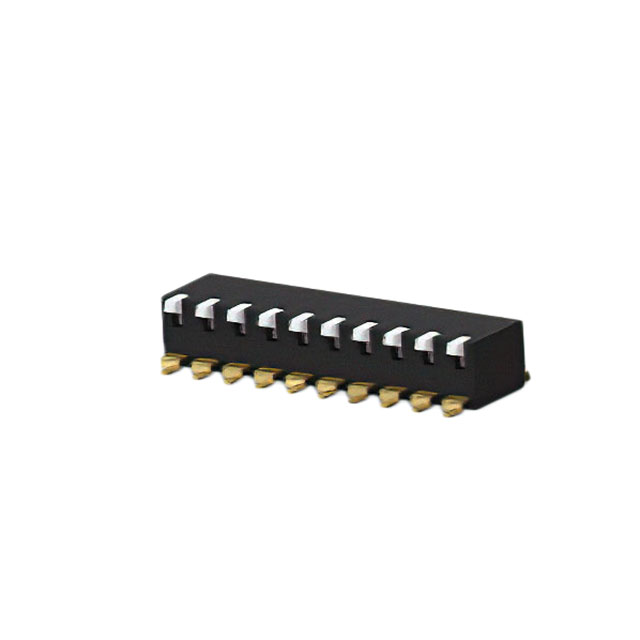

EDSP10SGLNNTU04

产品分类: 拨码开关
厂牌: TE CONNECTIVITY
产品描述: 22.86mm 2000Cycles 2000Cycles 25mA 贴片安装 25.3mm(长度)*5mm(高度)
供应商型号: N-EDSP10SGLNNTU04
供应商: 云汉优选
标准整包数: 18
TE CONNECTIVITY 拨码开关 EDSP10SGLNNTU04

EDSP10SGLNNTU04概述

    电子元器件产品技术手册

    1. 产品简介


    本产品为Alcoswitch DIP EDSP系列的一款双列直插(DIP)开关。这款开关采用10个独立的单极单掷(SPST)开关,集成在一个紧凑的封装中,适用于广泛的工业和消费电子产品中。此开关通过侧动钢琴按键操作,能够在严苛的工作环境下提供可靠的触点连接。其金镀层触点可确保长期使用中的稳定性及低电阻,同时黑色高温尼龙外壳提供了出色的机械强度和热稳定性。

    2. 技术参数


    - 产品型号:EDSP10SGLNNTU04
    - 总开关数:10
    - 环境温度范围:-20°C至85°C
    - 封装类型:DIP(双列直插)
    - 外部材料:高温度尼龙
    - 外观颜色:黑色外壳
    - 按键颜色:白色
    - 触点材料:铜合金底材,镍镀底层,金镀面层
    - 电气特性:最大电流承载能力为0.025A,工作电压为24V直流
    - 尺寸:长度为25.3mm,高度为5mm
    - 引脚间距:2.54mm
    - 包装方式:管装,每管包含18个单元

    3. 产品特点和优势


    - 高可靠性:金镀层触点设计保证了长期使用下的稳定性和低接触电阻。
    - 广泛适用性:适合在宽广的工作温度范围内使用,特别适用于工业控制、家用电器和通讯设备。
    - 耐用性强:黑色高温尼龙外壳赋予产品优秀的机械强度和耐温性。
    - 多功能性:10个独立的SPST开关可以满足复杂的电路需求。
    - 便捷安装:DIP封装便于焊接和电路板安装,适用于快速原型制作和批量生产。

    4. 应用案例和使用建议


    此款开关在多个领域得到了广泛应用,例如通信设备、计算机外设、家电控制系统等。在选择此开关时,建议考虑以下几个方面:
    - 电路保护:每个开关能够承载的电流有限,设计电路时需注意分配电流负载。
    - 空间布局:根据具体应用需求选择适当的管装数量,以避免浪费或不足。
    - 环境因素:由于工作温度范围较宽,建议在极端温度环境下使用时进行额外测试,确保安全可靠。

    5. 兼容性和支持


    - 兼容性:与同一系列的产品(如E STACK PIANO 10P G SHORT T&R PD ON)兼容,适用于相同的应用场合。
    - 支持:对于技术支持和售后服务,请拨打 +1 800 522 6752 联系Alcoswitch。

    6. 常见问题与解决方案


    - 问题:如何确认开关是否已正确安装?
    解答:检查开关安装方向是否正确,以及触点是否有明显物理损伤。可以借助万用表检测触点电阻,正常情况下应为低阻值。
    - 问题:开关工作时出现异常噪音?
    解答:可能是由于触点间存在异物导致,清洁触点区域,或检查是否需要更换开关。
    - 问题:长时间工作后,开关触点变色?
    解答:这可能表明触点已经老化或受到污染,更换新的开关是一个好选择。

    7. 总结和推荐


    综上所述,Alcoswitch DIP EDSP系列开关以其高可靠性和耐用性,在多种应用场景中表现卓越。如果您正在寻找一款适应复杂工况且性能稳定的开关产品,此型号将是一个值得推荐的选择。无论是从产品质量还是支持服务来看,这款产品都展现出了很高的性价比,是众多电子产品开发工程师的理想之选。

EDSP10SGLNNTU04参数

参数
电气寿命 2000Cycles
机械寿命 2000Cycles
最大交流触点电压 -
引脚总间距 22.86mm
电流额定值 25mA
电压额定值 -
长*宽*高 25.3mm(长度)*5mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

EDSP10SGLNNTU04厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

EDSP10SGLNNTU04数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 拨码开关 TE CONNECTIVITY EDSP10SGLNNTU04 EDSP10SGLNNTU04数据手册

EDSP10SGLNNTU04封装设计

查看详情并下载
Symbol
Footprint
3D Model
