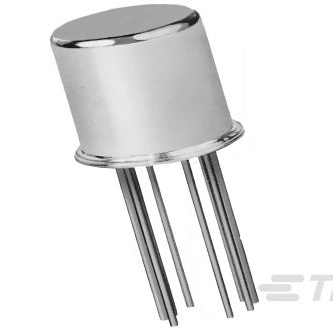

JMSCT-26XL

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 7.5ms 4ms 1A 28V 26.5V 3.3KΩ 9.5mA 115V 通孔安装 9.4mm(长度)*9.53mm(高度)
供应商型号: N-JMSCT-26XL
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 信号继电器 JMSCT-26XL

JMSCT-26XL概述

    电子元器件技术手册:CII低信号继电器

    产品简介


    CII低信号继电器是一种双极电保持型继电器,适用于额定电流为1安培及以下的应用场景。其主要功能是通过电信号控制电路的通断,广泛应用于电信、自动化控制、航空航天、军事等领域。该继电器具有出色的性能和可靠性,尤其适合对环境条件要求较高的场合。

    技术参数


    - 接触额定值:
    - 1.0 A @ 28 Vdc(电阻负载)
    - 250 mA @ 115 Vac, 60 Hz & 400 Hz(电阻负载,机壳未接地)
    - 100 mA @ 115 Vac, 60 Hz & 400 Hz(电阻负载)
    - 0.2 A @ 28 Vdc(电感负载,0.32亨利)
    - 0.1 A @ 28 Vdc(灯负载)
    - 30 µA @ 50 mVdc(低电平)
    - 0.1 A @ 28 Vdc(中间电流)
    - 电气特性:
    - 接触形式:2 Form C (DPDT)
    - 接触材料:金/铂/钯/银合金(镀金)
    - 接触电阻(使用前):最大100毫欧姆
    - 接触电阻(使用后):最大200毫欧姆
    - 机械寿命:100万次操作
    - 线圈电压:5到48 Vdc
    - 线圈功率:最大565 mW @ 25°C
    - 工作周期:连续
    - 吸合电压:大约为标称线圈电压的50%
    - 吸合敏感度:最大60 mW @ 25°C
    - 操作特性:
    - 操作时间:最大4.0 ms
    - 释放时间:最大7.5 ms
    - 触点反弹:最大1.5 ms
    - 绝缘电阻:最小10,000兆欧姆 @ 500 Vdc
    - 环境特性:
    - 温度范围:-65°C 至 +125°C
    - 重量:无安装垫片时0.12盎司(3.40克),带安装垫片时0.13盎司(3.45克)
    - 振动抵抗力:30 Gs,10至3,000 Hz
    - 冲击抵抗力:75 Gs,最大6 ±1 ms
    - 环境密封等级:符合MIL-R-28776/3标准(J-MST)

    产品特点和优势


    - 高可靠性:经受高振动和冲击测试,确保在恶劣环境下稳定运行。
    - 长寿命:机械寿命可达100万次操作。
    - 快速响应:操作时间短,仅需4.0 ms。
    - 高绝缘:绝缘电阻高达10,000兆欧姆。
    - 多种接线方式:支持不同规格的端子连接,便于安装和调试。

    应用案例和使用建议


    - 电信设备:用于传输系统中电信号的开关和控制。
    - 自动化控制:在工业控制系统中作为信号放大器。
    - 航空航天:用于航空电子设备中的信号控制和保护。
    使用建议:
    - 在安装过程中要特别注意环境温度和湿度的影响,避免影响继电器的工作性能。
    - 建议在高振动环境中使用时增加固定装置以减少震动对继电器的影响。

    兼容性和支持


    该继电器支持与各种标准电气连接器和接口配合使用。TE公司提供全面的技术支持和维护服务,确保客户能够顺利使用和维护该产品。

    常见问题与解决方案


    - 问题:继电器吸合电压不稳定。
    - 解决办法:检查线圈供电电源电压是否在允许范围内,调整电源电压或更换适配器。

    - 问题:继电器出现接触不良。
    - 解决办法:清洁触点,确保接触面干净无氧化层,必要时更换新触点。

    总结和推荐


    CII低信号继电器以其出色的性能、可靠性和耐用性在各类应用中表现出色。它不仅满足了电信、自动化控制和航空航天等领域的严格要求,还提供了良好的技术支持和售后服务。强烈推荐该产品给需要高性能、高稳定性的应用场景。

JMSCT-26XL参数

参数
释放时间 7.5ms
负载电流额定值 -
运行时间 4ms
直流线圈电压 26.5V
线圈电流 9.5mA
绝缘 -
最大开关电流 1A
直流开关电压 28V
交流线圈电压 -
触头外形 -
插入损耗 -
交流开关电压 115V
线圈电阻 3.3KΩ
长*宽*高 9.4mm(长度)*9.53mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,托盘

JMSCT-26XL厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。
