3-1617073-4

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: TE\'s 3SBC DPDT relays are low-profile, current-calibrated, monostable relays with RF designs & coil suppression. Suitable for military applications.
供应商型号: N-3-1617073-4
供应商: 云汉优选
标准整包数: 1

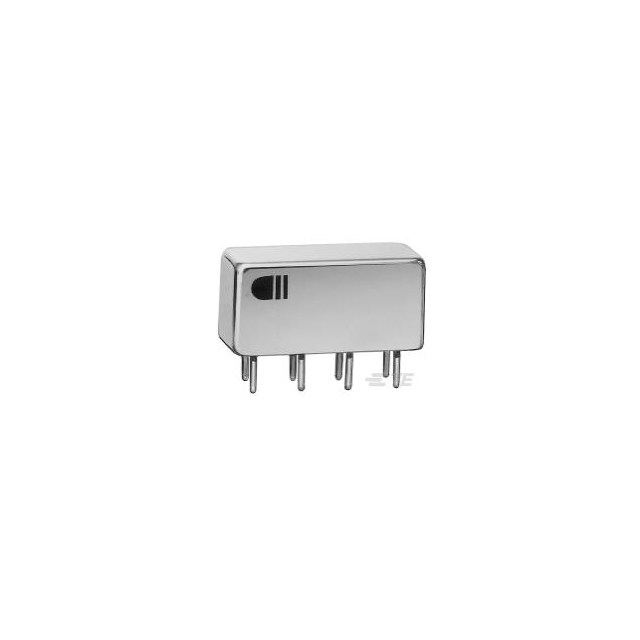

TE CONNECTIVITY 信号继电器 3-1617073-4

3-1617073-4概述

    CII Low Signal Relays: Technical Overview

    产品简介


    CII低信号继电器(CII Low Signal Relays)是专为电子设备设计的小型化继电器,适用于各类高可靠性需求的应用场合。这些继电器具有双极、电保持功能,且最大电流承载能力不超过2安培。它们特别适合在军事、航空和通信领域中的电子设备中使用。

    技术参数


    - 接触额定值
    - 直流电阻负载:2安培@28伏特(50,000次操作)
    - 直流电感负载:0.5安培@28伏特,200毫亨
    - 交流电阻负载:0.5安培@115伏特
    - 交流负载:0.125安培@115伏特(机壳接地)
    - 低电平负载:50微安@50毫伏
    - 接触电阻
    - 最大接触电阻:0.050欧姆;寿命测试后:0.150欧姆
    - 寿命
    - 在额定负载下操作100,000次;在低电平负载下操作1,000,000次
    - 操作特性
    - 动作时间:最大4毫秒
    - 释放时间:最大6毫秒
    - 接触反弹:1.5毫秒
    - 电气特性
    - 额定电压:28伏特直流,115伏特交流
    - 额定电流:2安培直流,0.125安培交流
    - 环境特性
    - 振动:30G,至3000赫兹
    - 冲击:100G,11毫秒
    - 工作温度范围:-65°C至+125°C

    产品特点和优势


    - 低外形:仅0.32英寸高,节省空间。
    - 内部二极管:内置二极管用于线圈瞬态抑制,支持晶体管驱动模型。
    - 高可靠性:符合MIL-R-39016/37和MIL-R-39016/38标准。
    - 射频设计:提供射频设计版本,增强高频性能。

    应用案例和使用建议


    CII低信号继电器广泛应用于军事、航空、通信等领域。例如,在导弹系统中,需要高度可靠的开关来控制电路,CII继电器可以满足这种需求。建议在选择继电器时,根据具体的应用环境选择合适的型号和配置。

    兼容性和支持


    这些继电器支持多种安装形式和接线方式,适用于不同的电气系统。厂商提供全面的技术支持和售后服务,以确保客户能够顺利安装和使用这些继电器。

    常见问题与解决方案


    1. 问题:继电器动作时间过长
    - 解决方案:检查供电电压是否稳定,线圈电阻是否匹配。
    2. 问题:接触电阻过高
    - 解决方案:检查接触面是否清洁,更换磨损的接触点。
    3. 问题:继电器无法正常释放
    - 解决方案:检查电源是否正常断开,调整相关电路参数。

    总结和推荐


    CII低信号继电器以其高可靠性、紧凑设计和广泛的适用性在电子设备中表现出色。特别适用于军事、航空和通信领域。强烈推荐在需要高度可靠性和紧凑设计的应用中使用。
    以上是对CII低信号继电器的详细技术手册内容的整理和解读,希望能帮助您更好地了解这款产品的特性和应用场景。

3-1617073-4参数

参数
直流开关电压 28V(Nom)
线圈电流 19.6mA
运行时间 4ms
线圈电阻 -
直流线圈电压 26.5V
释放时间 6ms
插入损耗 -
负载电流额定值 -
最大开关电流 -
触头外形 -
交流线圈电压 -
绝缘 -
交流开关电压 28V@DC
安装方式 通孔安装
零件状态 在售
包装方式 盒装

3-1617073-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-1617073-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY 3-1617073-4 3-1617073-4数据手册

3-1617073-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
