首页  >  产品百科  >  KHAU-17D16-12

KHAU-17D16-12

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 6ms 13ms 1A 240V@AC 12V 4PDT(4 Form C) 160Ω 75mA 240V 支架安装,通孔安装 28.2mm*21.8mm*32.5mm
供应商型号: KHAU-17D16-12
供应商: Master
标准整包数: 1

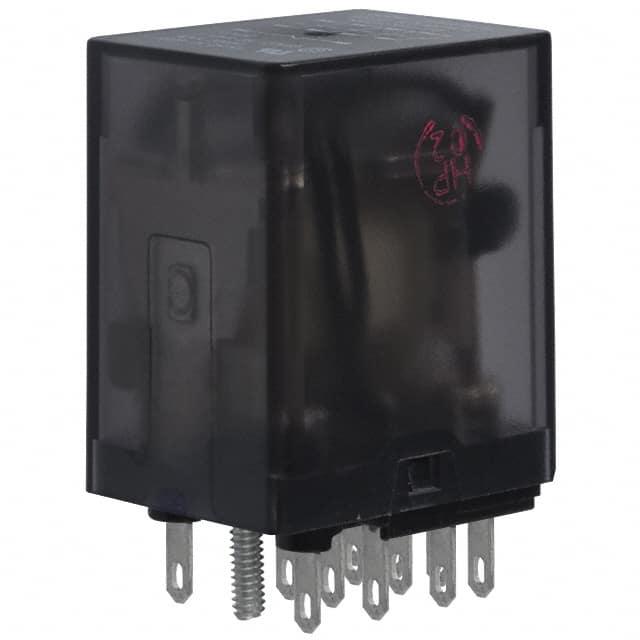

TE CONNECTIVITY 信号继电器 KHAU-17D16-12

KHAU-17D16-12概述

    KHA系列插件面板继电器技术手册

    产品简介


    KHA系列插件面板继电器是适用于工业自动化和控制系统的通用型继电器。这类继电器通过电气信号控制电路的通断,具有广泛的应用范围,包括工业缝纫机、健身器材、电梯、泵、机器人、太阳能板等。其紧凑的设计和多种配置使其成为市场上极具竞争力的产品之一。

    技术参数


    | 参数 | 规格 |

    | 线圈电压范围 | 直流5V到240V,交流6V到240V |
    | 线圈绝缘系统 | UL Class B绝缘系统 |
    | 线圈电阻 | 见具体型号 |
    | 线圈功率 | 见具体型号 |
    | 初始耐压强度 | 接触间1000Vrms,线圈与接触间1500Vrms |
    | 初始绝缘电阻 | 绝缘部件之间100MΩ(500VDC) |
    | 工作温度范围 | -45℃至70℃ |
    | 机械寿命 | 10x10^6次操作 |
    | 接触额定电流 | 1-5A |
    | 额定电压 | 240VAC |
    | 接触材料 | Ag, AgCdO, Au-AgNi, Au overlay Ag, Au diffused Ag |

    产品特点和优势


    KHA系列继电器具有以下几个显著的特点和优势:
    1. 紧凑设计:适合紧凑空间安装,减少了安装成本。
    2. 双极和四极设计:提供不同的接触布置以满足各种需求。
    3. 可选配指示灯:便于状态监控,提高了可靠性。
    4. 不同接触材料:提供针对不同负载要求的多种接触材料选择。
    5. 符合RoHS标准:无卤素设计,符合国际环保标准。

    应用案例和使用建议


    KHA系列继电器广泛应用于工业缝纫机、健身器材、电梯、泵、机器人及太阳能板等场合。例如,在电梯控制系统中,KHA继电器用于控制门的开闭,其高可靠性和稳定的性能保证了系统的安全运行。在使用这些继电器时,建议确保线圈电压与所需控制的设备匹配,且注意接线方式以避免接触不良导致的故障。

    兼容性和支持


    KHA系列继电器可以与多种插座和配件搭配使用,如27E894型DIN插座、27E166型面板/轨道安装插座等。TE Connectivity提供了详尽的技术支持和维护服务,包括资料下载、在线咨询服务等,确保用户能够充分利用该产品的功能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 线圈电压不匹配 | 检查线圈电压是否与设备要求匹配 |
    | 接触不良 | 清理接触点并检查是否正确安装 |
    | 过热 | 确保设备在规定的工作温度范围内运行 |

    总结和推荐


    KHA系列插件面板继电器凭借其高效能、稳定性和广泛的适用性,成为了工业自动化领域的理想选择。其强大的机械寿命、灵活的接触材料选择以及便捷的指示灯配置,使得它在实际应用中表现出色。总体而言,KHA系列继电器是一款值得推荐的高质量产品。

KHAU-17D16-12参数

参数
释放时间 6ms
最大开关电流 1A
触头外形 4PDT(4 Form C)
交流线圈电压 -
交流开关电压 240V
线圈电流 75mA
直流线圈电压 12V
绝缘 -
线圈电阻 160Ω
负载电流额定值 -
运行时间 13ms
插入损耗 -
直流开关电压 240V@AC
长*宽*高 28.2mm*21.8mm*32.5mm
安装方式 支架安装,通孔安装
零件状态 在售
包装方式 托盘

KHAU-17D16-12厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

KHAU-17D16-12数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY KHAU-17D16-12 KHAU-17D16-12数据手册

KHAU-17D16-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
