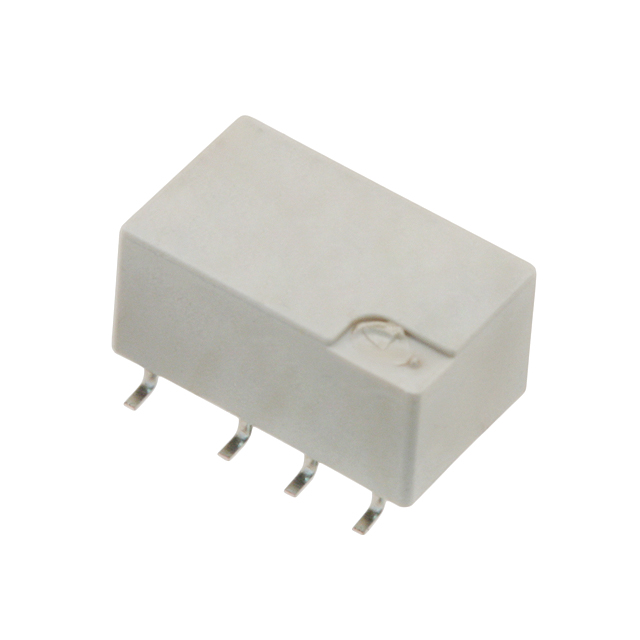

5-1462039-5

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 3ms 3ms 2A 2A 2500Vrms 0.03dB,0.33dB 220V 5V DPDT(2 Form C) 178Ω 28.1mA 250V SMD 贴片安装,黏合安装 10mm*6mm*5.65mm
供应商型号: JY-5-1462039-5
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 信号继电器 5-1462039-5

5-1462039-5概述

    AXICOM Signal Relays IM Relay 技术手册

    1. 产品简介


    AXICOM IM Relay 是一种信号继电器,具有小型化的外形尺寸(厚度为5.65mm,最大占用面积为60mm²)。这种继电器设计用于多种电子设备中,可以处理高达2A或5A的切换电流,适用于多种电气负载,如电信设备、光网络终端、调制解调器、办公和商业设备、消费电子产品、测量和测试设备、工业控制、医疗设备及暖通空调系统(HVAC)等。

    2. 技术参数


    主要规格:
    - 切换电压:直流220V/交流250V
    - 切换功率:60W / 62.5VA
    - 额定电流:2A / 5A
    - 接触材料:钯钌金覆盖(PdRu + Au)
    - 热电动势:<10 µV
    - 操作时间:标准型号1ms(最大3ms)
    - 释放时间:无并联二极管 1ms(最大3ms),带并联二极管 3ms(最大5ms)
    - 弹跳时间:最大5ms
    额定温度范围:
    - 工作温度范围:-40°C至+85°C
    绝缘数据:
    - 初始介电强度:断开触点间 1000Vrms,接触和线圈间 1800Vrms,相邻触点间 1000Vrms
    - 初始浪涌耐压:断开触点间 1500V,接触和线圈间 2500V,相邻触点间 1500V
    - 初始绝缘电阻:>109Ω
    电气特性:
    - 额定电压范围:1.5至24VDC
    - 额定功率:100mW至200mW
    机械性能:
    - 机械耐久性:10^8 次操作
    - 载波频率隔离:100MHz下 37.0 dB,900MHz下 18.8 dB

    3. 产品特点和优势


    主要优势:
    - 低功耗: 标准型号仅需140mW的低功耗,高灵敏度型号为100mW,超灵敏型为50mW。
    - 高耐冲击性: 功能正常下能够承受高达50g的机械冲击。
    - 高介电强度: 断开触点和线圈间的介电强度可达到2500Vrms。
    - 广泛适用: 适用于多种电子设备,如电信、办公设备、消费电子、医疗设备等。
    - 高可靠性: 可靠的操作和释放电压确保长期稳定运行。

    4. 应用案例和使用建议


    典型应用场景:
    - 电信设备: 电信交换机中的信号传输和管理。
    - 办公设备: 打印机、复印机等设备的控制单元。
    - 医疗设备: 医疗仪器的信号控制和开关。
    使用建议:
    - 在应用中应注意操作时间和释放时间的匹配,以避免延迟和不稳定。
    - 建议根据实际应用场景选择合适的型号,例如对于高敏感度需求可以选择50mW型号。

    5. 兼容性和支持


    兼容性:
    - 兼容其他电子设备: AXICOM IM Relay与各类电信设备、计算机接口板和其他控制系统兼容。
    - 技术支持: 请联系TE当地销售或现场工程师获取进一步的支持和指导。

    6. 常见问题与解决方案


    常见问题:
    - 问题1: 继电器操作时间过长。
    - 解决方案: 检查电路连接是否正确,确认电源电压是否符合要求。

    - 问题2: 继电器释放时间不一致。
    - 解决方案: 确认继电器与线圈的连接是否正确,检查是否有电磁干扰。

    7. 总结和推荐


    综合评估:
    AXICOM IM Relay凭借其高灵敏度、低功耗和高机械耐久性,表现出色。它的应用范围广泛,能够在多种环境下稳定工作。对于需要高性能继电器的应用,AXICOM IM Relay是一个值得考虑的选择。推荐在电信设备、办公设备、医疗设备等领域中使用。
    总之,AXICOM IM Relay 是一款高度可靠的信号继电器,在电子元器件市场中具有较强的竞争力。

5-1462039-5参数

参数
交流开关电压 250V
触头外形 DPDT(2 Form C)
直流开关电压 220V
交流线圈电压 -
线圈电阻 178Ω
线圈电流 28.1mA
运行时间 3ms
最大开关电流 2A
负载电流额定值 2A
直流线圈电压 5V
绝缘 2500Vrms
释放时间 3ms
插入损耗 0.03dB,0.33dB
长*宽*高 10mm*6mm*5.65mm
通用封装 SMD
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

5-1462039-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-1462039-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY 5-1462039-5 5-1462039-5数据手册
