首页  >  产品百科  >  FCC-360-CU4

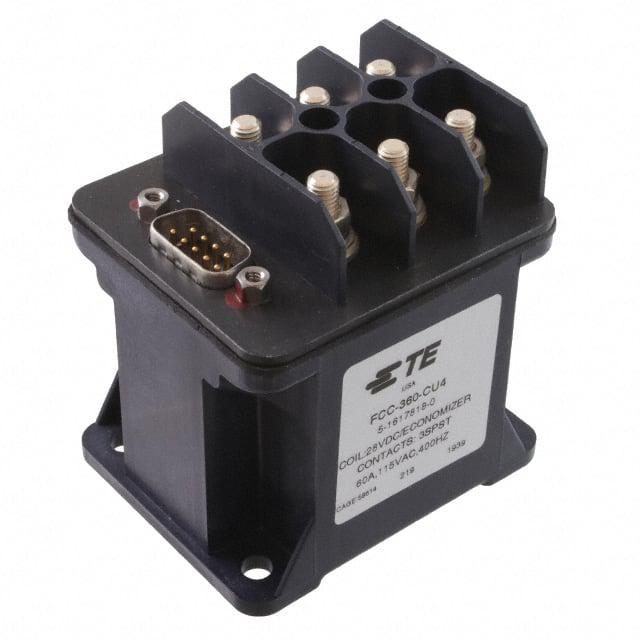

FCC-360-CU4

产品分类: 接触器
厂牌: TE CONNECTIVITY
产品描述: 15ms 15ms 1V(DC) 18V(DC) 28V 28V 3PST-NO(DM)(3 Form X) 60A 300mA 115V 底座安装,螺纹安装,铰轴安装 63.5mm(长度)*67.8mm(高度)
供应商型号: N-FCC-360-CU4
供应商: 云汉优选
标准整包数: 1

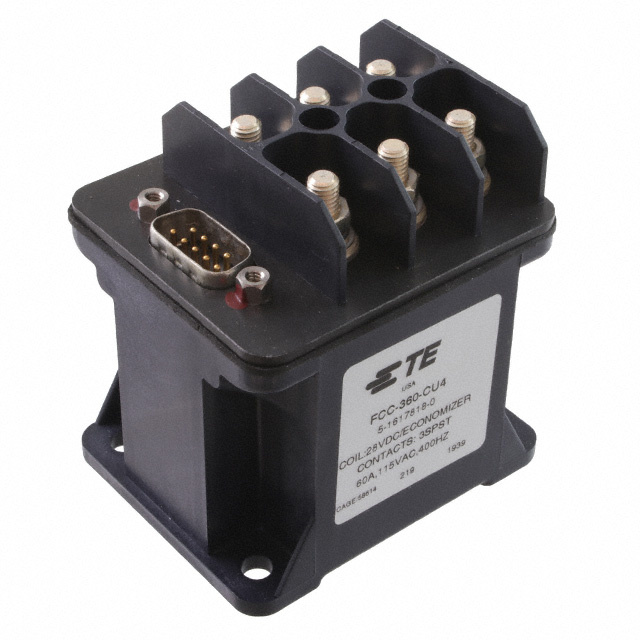

TE CONNECTIVITY 接触器 FCC-360-CU4

FCC-360-CU4概述


    产品简介


    产品类型:TE Connectivity的CII FC-360和FCC-360系列接触器是专为航空航天、国防和海洋应用设计的小型轻量化接触器。这类接触器采用环境密封设计,具有高达60安培的电流处理能力。
    主要功能:这些接触器具备快速可靠的开关切换功能,支持直流和交流两种操作模式,适用于广泛的电力应用场合。
    应用领域:该接触器主要用于军事飞机、无人机、商业航空、地面军事设备以及舰船应用等。

    技术参数


    | 参数 | 规格 |

    | 电流额定值 | 60安培(电阻负载) |
    | 辅助接触器额定值 | 2个SPDT,每个2安培 |
    | 额定操作电压 | 28 VDC, 115 VAC 400 Hz |
    | 电源吸合电压 | 18 VDC (操作温度范围内) |
    | 电源释放电压 | 1-9 VDC (操作温度范围内) |
    | 接触器弹跳时间 | 主触点2毫秒 |
    | 操作时间 | 28 VDC下15毫秒 (吸合和释放时间) |
    | 机械寿命 | 最小100,000次循环(25%额定电阻负载)|
    | 工作温度范围 | -55°C至+85°C |

    产品特点和优势


    - 小型轻量化:接触器的尺寸和重量较小,便于安装和空间有限的应用环境。
    - 双级开关设计:减少接触器的磨损和耗损,提高其使用寿命。
    - 高效能经济化线圈:通过线圈的设计,提升整体效率并减少能耗。
    - 环境密封:适用于恶劣环境下的可靠工作。
    - 广泛应用:适合多种复杂且严苛的应用场景。

    应用案例和使用建议


    应用场景:
    - 军事飞机中的电力分配和控制。
    - 无人机上的电子系统控制。
    - 舰船上复杂的电力系统。

    使用建议:
    - 确保按照正确的电压和电流等级进行安装。
    - 在复杂多变的操作环境中,定期检查接触器的工作状态。
    - 避免过载运行,以确保长时间稳定工作。

    兼容性和支持


    - 该接触器可适用于多种类型的安装方式,如插座式、导轨式和导线连接。
    - 提供标准和技术支持,帮助用户顺利完成安装及后续维护。
    - 用户可以访问制造商官网(te.com/fcc360)获取更多详细资料。

    常见问题与解决方案


    - Q:接触器的使用寿命如何?
    - A:接触器设计寿命为最小100,000次循环。
    - Q:接触器的操作时间是多少?
    - A:28VDC下操作时间为15毫秒。
    - Q:接触器的最大负载是多少?
    - A:主接触器可承受最大60安培,辅助接触器每通道2安培。

    总结和推荐


    总体而言,CII FC-360和FCC-360系列接触器在航空航天、国防和海洋应用领域展示了出色的表现。它的小巧设计、高效的电学特性和坚固耐用的结构使其成为各种严苛环境的理想选择。推荐使用这些接触器来实现可靠的电力控制和分配。

FCC-360-CU4参数

参数
开关功能 -
直流线圈电压 28V
必须吸合电压 18V(DC)
交流线圈电压 -
交流开关电压 115V
释放时间 15ms
必须释放电压 1V(DC)
触头外形 3PST-NO(DM)(3 Form X)
线圈电流 300mA
直流开关电压 28V
运行时间 15ms
额定接触电流 60A
长*宽*高 63.5mm(长度)*67.8mm(高度)
安装方式 底座安装,螺纹安装,铰轴安装
零件状态 在售
包装方式 盒装,散装

FCC-360-CU4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

FCC-360-CU4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接触器 TE CONNECTIVITY FCC-360-CU4 FCC-360-CU4数据手册

FCC-360-CU4封装设计

查看详情并下载
Symbol
Footprint
3D Model
