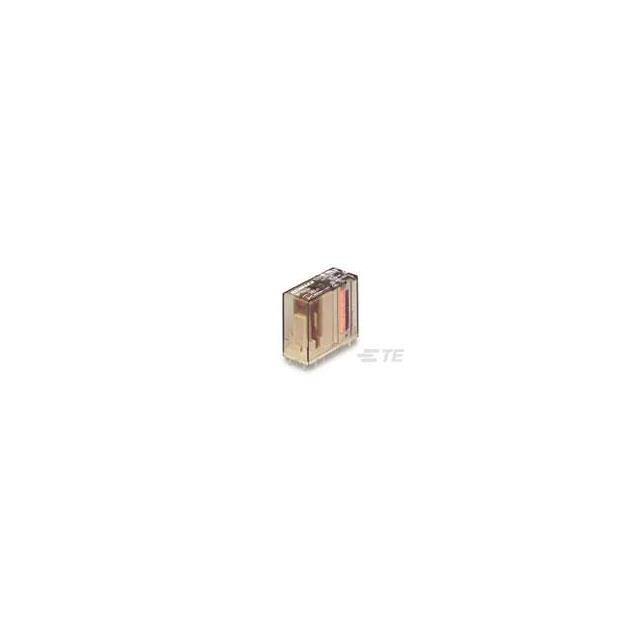

4-1393230-9

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 4ms 10ms 16A 24V 1.1KΩ 22mA 400V PCB安装,板安装,通孔安装 29mm*12.6mm*25.5mm
供应商型号:
供应商:
标准整包数: 0
TE CONNECTIVITY 信号继电器 4-1393230-9

4-1393230-9概述

    SCHRACK通用电源继电器技术手册解析

    产品简介


    SCHRACK通用电源继电器(General Purpose Relays)是一种广泛应用于电路控制系统中的电控开关。该系列产品主要用于电源供应、家用电器、加热控制和安装等领域。继电器是电子控制系统中不可或缺的组件之一,用于控制电路的通断,提供稳定的电流输出。

    技术参数


    SCHRACK通用电源继电器的技术参数如下表所示:
    | 参数 | 值 |

    | 触点数量和形式 | 1极8/12/16A, 1转换(1 form C)或1常开(1 form A)触点 |
    | 绝缘电压 | 4kV/8mm, 线圈-触点 |
    | 引脚间距 | 3.5mm或5mm(8/12A)和5mm(16A) |
    | RoHS合规性 | 符合2002/95/EC指令 |
    | 额定电压 | 250VAC |
    | 最大切换电压 | 400VAC |
    | 额定电流 | 8A, 12A, 16A |
    | 极限闭合电流 | 16A, 20A, 25A |
    | 分断能力 | 最大2000VA, 3000VA, 4000VA |
    | 触点材料 | AgNi0.15, AgCdO, AgCdO |
    | 操作频率 | 负载下/无负载下:600/72000次/小时 |
    | 操作/释放时间 | 8/2毫秒(典型值) |
    | 触点弹跳时间 | 转换型/双稳态:2/4毫秒(典型值) |
    | 机械耐久性 | 大于3000万次操作 |

    产品特点和优势


    SCHRACK通用电源继电器具备多个独特功能,使其在市场上具有较高的竞争力。其主要特点包括:
    1. 多样化的触点配置:支持多种触点形式和电流等级,可以适应不同应用场景的需求。
    2. 高绝缘强度:具备4kV/8mm的线圈-触点绝缘强度,确保长期稳定运行。
    3. 广泛的环境适应性:工作温度范围为-40至+70℃,适用于多种环境条件。
    4. 高耐久性:机械耐久性超过3000万次操作,确保长期可靠的使用。
    5. 环保合规性:符合RoHS标准,且在材料选择上充分考虑环保要求。

    应用案例和使用建议


    SCHRACK通用电源继电器适用于多种场合,如电源供应系统、家用电器、加热控制等。例如,在家用电器中,这类继电器可以控制冰箱的开关;在工业控制中,可以用于电机启动与停止的控制。
    使用建议:
    1. 在选择继电器时,要根据具体应用需求来确定合适的电流等级和触点形式。
    2. 在安装时,应确保接线正确,避免短路风险。
    3. 使用前需确认继电器的工作环境符合其规定范围,防止因环境因素导致故障。

    兼容性和支持


    SCHRACK通用电源继电器的引脚间距为3.5mm或5mm,易于与其他电子元件配合使用。此外,TE Connectivity有限公司提供了详细的使用说明书和技术支持,确保用户能够快速了解并熟练掌握相关知识。

    常见问题与解决方案


    根据技术手册,我们整理了一些常见问题及其解决方案:
    1. 继电器无法正常动作
    - 解决方案:检查供电电压是否符合要求,确保触点无粘连或损坏。

    2. 触点过热
    - 解决方案:核实所连接的负载电流是否超出了额定值,及时调整或更换合适的负载。

    3. 操作频率不稳定
    - 解决方案:检测外部电磁干扰情况,必要时采取屏蔽措施。

    总结和推荐


    SCHRACK通用电源继电器以其出色的性能、广泛的应用领域及优秀的兼容性,成为众多工程项目的理想选择。通过以上分析,我们可以得出结论,这是一款值得推荐的产品。无论是家用电器还是工业控制领域,该继电器均能提供可靠且高效的解决方案。

4-1393230-9参数

参数
交流开关电压 400V
释放时间 4ms
绝缘 -
插入损耗 -
线圈电流 22mA
最大开关电流 16A
交流线圈电压 -
负载电流额定值 -
直流线圈电压 24V
线圈电阻 1.1KΩ
直流开关电压 -
运行时间 10ms
触头外形 -
长*宽*高 29mm*12.6mm*25.5mm
安装方式 PCB安装,板安装,通孔安装
零件状态 在售
包装方式 散装

4-1393230-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-1393230-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY 4-1393230-9 4-1393230-9数据手册

4-1393230-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
