JMGST-5MW

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 7.5ms 4ms 1A 28V 5V 2 Form C (DPDT-NO, NC) 100Ω 56mA 115V 通孔安装 9.4mm(长度)*9.53mm(高度)
供应商型号: N-JMGST-5MW
供应商: 云汉优选
标准整包数: 1

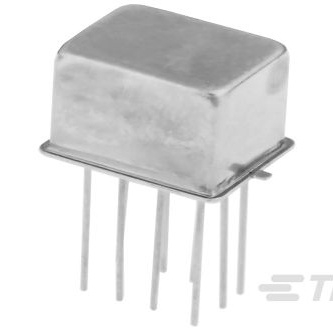

TE CONNECTIVITY 信号继电器 JMGST-5MW

JMGST-5MW概述

    电子元器件产品技术手册:JMGST-5MW 军用/航空高性能继电器

    1. 产品简介


    JMGST-5MW 军用/航空高性能继电器是专为军用和航空航天领域设计的高品质电子产品。它属于 MGST.100 网格继电器系列,具备强大的输入电压支持(5 V DC),以及多种接点配置选项。这种继电器广泛应用于高可靠性需求的系统中,如通信设备、雷达系统、卫星和航空电子设备等。

    2. 技术参数


    - 输入电压: 5 V DC
    - 接点额定电流: 1 A
    - 接点布置: 2 Form C, DPDT, 2C/O
    - 线圈电阻: 100 Ω
    - 线圈额定功率 (DC): 250 毫瓦
    - 冲击性能: 75 Gs (6 ms)
    - 振动性能: 30 Gs (10 至 3000 Hz)
    - 工作温度范围: -65°C 到 +125°C
    - 其他特性: 非极化、单磁芯系统、机械附件、防静电 MOSFET 驱动器

    3. 产品特点和优势


    JMGST-5MW 继电器以其高可靠性和出色的抗冲击振动能力著称。其非极化的线圈磁芯系统使其能够适用于多种不同的应用场景。此外,该继电器具有高过载保护能力和广泛的温度适应范围,适合极端环境下使用。这些特点使得 JMGST-5MW 在航空航天领域拥有很高的市场竞争力和重要的应用价值。

    4. 应用案例和使用建议


    应用案例:
    - 雷达系统: 由于其优秀的抗震性能,JMGST-5MW 继电器可确保雷达系统的稳定运行。
    - 通信设备: 在通信设备中,该继电器用于信号切换和电源控制,提供可靠的电路保护。

    使用建议:
    - 在进行电路设计时,考虑继电器的工作环境和负载情况,确保其在预期的环境中正常工作。
    - 注意温度范围,确保继电器在极端温度下仍能保持良好的性能。

    5. 兼容性和支持


    JMGST-5MW 继电器与其所属系列的产品有良好的兼容性,可与其它军事和航空航天标准设备无缝集成。TE Connectivity 提供了详尽的技术支持和售后维护服务,确保用户在使用过程中能够获得及时的帮助和支持。

    6. 常见问题与解决方案


    - 问题: 继电器在高温环境下工作不稳定。
    - 解决方案: 确保继电器在工作温度范围内运行,选择合适的散热措施。

    - 问题: 继电器接点接触不良。
    - 解决方案: 定期检查接点,清洁接点并重新安装以确保良好接触。

    7. 总结和推荐


    JMGST-5MW 继电器凭借其优异的电气特性和广泛的工作温度范围,在军用和航空航天领域表现出色。其坚固耐用的设计和高可靠性使其成为关键应用的理想选择。对于需要高性能和高可靠性的系统,我们强烈推荐使用这款继电器。

JMGST-5MW参数

参数
释放时间 7.5ms
交流开关电压 115V
负载电流额定值 -
线圈电阻 100Ω
绝缘 -
插入损耗 -
直流开关电压 28V
触头外形 2 Form C (DPDT-NO, NC)
线圈电流 56mA
直流线圈电压 5V
最大开关电流 1A
运行时间 4ms
交流线圈电压 -
长*宽*高 9.4mm(长度)*9.53mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

JMGST-5MW厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

JMGST-5MW数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY JMGST-5MW JMGST-5MW数据手册

JMGST-5MW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 182.0126 ¥ 1547.1071
2+ $ 173.8125 ¥ 1477.4063
3+ $ 169.1058 ¥ 1437.3993
6+ $ 166.0866 ¥ 1411.7361
20+ $ 150.9906 ¥ 1283.4201
25+ $ 95.625 ¥ 812.8125
库存: 39
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1547.1
