KUP-11D15-24

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 10ms 15ms 10A 240V@AC 24V DPDT(2 Form C) 472Ω 51mA 240V 支架安装,通孔安装 38.9mm*35.7mm*48.4mm
供应商型号: N-KUP-11D15-24
供应商: 云汉优选
标准整包数: 1

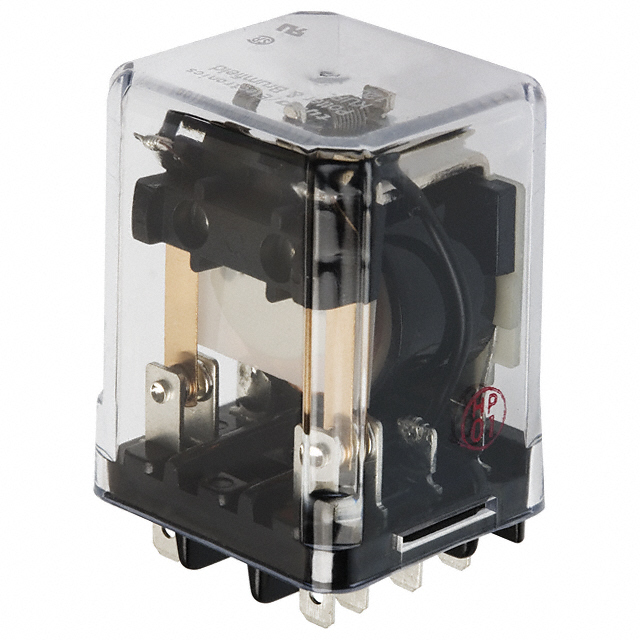

TE CONNECTIVITY 信号继电器 KUP-11D15-24

KUP-11D15-24概述

    Potter & Brumfield KUP系列面板插件继电器技术手册

    1. 产品简介


    Potter & Brumfield KUP系列面板插件继电器是一种通用型的继电器,适用于各种工业和商业应用。它具有四种不同的接点排列方式,提供单极、双极、三极和四极选项。该继电器广泛应用于机械、机器人、定时器、焊接设备、HVAC系统、医疗设备以及电源发电机等领域。KUP系列继电器的设计注重高效能和高可靠性,能够适应严苛的工作环境。

    2. 技术参数


    - 接触材料:Ag(银)、AgCdO(银镉氧化物)、AgSnOInO(银锡铟氧化物)
    - 接触额定电压:240VAC
    - 接触额定电流:10A
    - 接触配置:1-4种不同的配置形式(如1形式X、1-3形式A、1-4形式C)
    - 操作频率:每小时360次
    - 开关时间和弹跳时间:最大操作时间15/10ms,最大弹跳时间17ms
    - 绝缘强度:开放触点之间为1200Vrms,触点与线圈之间为2200Vrms,相邻触点之间为2200Vrms
    - 初始绝缘电阻:100MΩ(500VDC)
    - 工作温度范围:-45°C至+50°C(AC线圈),-45°C至+70°C(DC线圈)
    - 封装尺寸:多种尺寸可选,适合不同的安装需求

    3. 产品特点和优势


    - 多功能性:提供多种接触配置和线圈电压版本,适用于广泛的工业和商业应用。
    - 高可靠性:具备高绝缘强度和低弹跳时间,确保稳定可靠的操作。
    - 易用性:快速连接端子,便于安装和维护;提供多种安装方式(如面板安装、DIN导轨安装)。
    - 多样化的接口选项:支持快速连接端子、PCB端子以及推式测试按钮等。

    4. 应用案例和使用建议


    - 典型应用场景:用于控制机械、机器人、定时器、焊接设备、HVAC系统、医疗设备以及电源发电机等。
    - 使用建议:在选择继电器时,需要根据具体的应用环境和负载要求选择合适的接触配置和线圈电压。对于频繁操作的场合,可以考虑增加冷却措施以延长使用寿命。此外,在高压或高频应用中,应注意线圈和触点的热管理。

    5. 兼容性和支持


    - 兼容性:支持多种终端类型,如快速连接端子、PCB端子等,方便与其他设备和组件连接。
    - 支持服务:TE Connectivity提供技术支持和维修服务,以确保产品的长期稳定运行。相关的数据表和技术文档可以在官方网站上找到。

    6. 常见问题与解决方案


    - 问题1:继电器频繁跳动,无法正常闭合。
    - 解决办法:检查线圈电压是否符合要求,确认连接线是否松动。如果接触面脏污,清洁接触面后再试。
    - 问题2:继电器发热严重。
    - 解决办法:检查负载是否超载,确认散热措施是否到位。若负载过大,建议增加散热装置或更换更大功率的继电器。
    - 问题3:继电器触点磨损严重。
    - 解决办法:检查接触材料是否合适,必要时更换新的继电器。同时确保操作环境符合继电器的工作温度范围。

    7. 总结和推荐


    Potter & Brumfield KUP系列面板插件继电器是一款高性能、多功能的产品,适用于广泛的工业和商业应用场景。它的高可靠性、易于安装和维护的特点使其成为市场上的一大热门选择。如果您正在寻找一款可靠且高效的继电器产品,KUP系列无疑是一个值得考虑的选择。

KUP-11D15-24参数

参数
运行时间 15ms
触头外形 DPDT(2 Form C)
交流开关电压 240V
最大开关电流 10A
线圈电流 51mA
绝缘 -
直流线圈电压 24V
负载电流额定值 -
释放时间 10ms
交流线圈电压 -
直流开关电压 240V@AC
线圈电阻 472Ω
插入损耗 -
长*宽*高 38.9mm*35.7mm*48.4mm
安装方式 支架安装,通孔安装
零件状态 在售
包装方式 散装

KUP-11D15-24厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

KUP-11D15-24数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY KUP-11D15-24 KUP-11D15-24数据手册

KUP-11D15-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
