首页  >  产品百科  >  JWD-172-159

JWD-172-159

产品分类: 磁簧开关
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: N-JWD-172-159
供应商: 云汉优选
标准整包数: 25

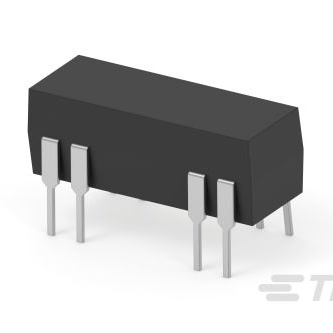

TE CONNECTIVITY 磁簧开关 JWD-172-159

JWD-172-159概述

    JWD/JWS系列舌簧继电器

    产品简介


    JWD/JWS系列舌簧继电器是专为电信、测量与控制、自动测试设备、安全系统和医疗设备等领域设计的产品。它们采用干簧管技术,提供高可靠性,且具有多种触点配置选项。JWD系列提供双列直插式(DIP)封装(14针),而JWS系列则采用单列直插式(SIP)封装。这些继电器通过浪涌焊接和浸洗清洁环氧树脂模具材料,提高了生产效率并保证了产品的耐用性。此外,还提供可选的线圈抑制二极管,以增强电路保护功能。

    技术参数


    - 额定电压
    - 1 Form A, 1 Form B和2 Form A:20VDC,500mA
    - 1 Form C (COM):10VDC,500mA和10VDC,10mA
    - 最大切换电压
    - 1 Form A, 1 Form B和2 Form A:100VDC
    - 1 Form C (COM):28VDC
    - 额定电流
    - 1 Form A, 1 Form B和2 Form A:20VDC下500mA
    - 1 Form C (COM):10VDC下500mA和10VDC下10mA
    - 限制性接通电流:500mA
    - 限制性断开电流:500mA
    - 开关功率
    - Form A (常开) 和 Form B (常闭):10W
    - Form C (常开):3W
    - 接触材料:钌
    - 初始接触电阻:最大200mΩ(10mA,6VDC)
    - 操作频率:100Hz
    - 操作/释放时间
    - Form A (常开) 和 Form B (常闭):1.5/0.5ms
    - Form C (常开):1.5/3.0ms
    - 电气耐久性
    - Form A (常开) 和 Form B (常闭),阻性负载,+25°C:20VDC下500mA,1x10^6次
    - Form C (常开),阻性负载,+25°C:10VDC下500mA,1x10^6次
    - 机械耐久性:1x10^8次
    - 线圈电压范围:5到24VDC
    - 最大线圈温度:105ºC
    - 绝缘等级:UL Class A
    - 环境温度范围:-35ºC到+85ºC
    - 防护等级:IEC 61810 RTIII - 洗涤紧固型
    - 振动抵抗力:20g,10到2000Hz
    - 冲击抵抗力:半正弦脉冲,8ms,+/-100g

    产品特点和优势


    JWD/JWS系列舌簧继电器具备以下显著特点和优势:
    - 低功耗:采用干簧管技术,功耗低,有助于降低整体电路功耗。
    - 高可靠性:经过严格的电气耐久性测试,确保长时间运行的稳定性。
    - 多配置选择:多种触点配置可满足不同应用场景的需求。
    - 优异的电磁兼容性:适用于各种电磁环境,适用于复杂电磁干扰环境。
    - 环保材料:符合欧盟RoHS/ELV、中国RoHS和REACH标准,对环境友好。

    应用案例和使用建议


    JWD/JWS系列舌簧继电器广泛应用于电信设备、自动化测试设备和医疗设备等领域。例如,在电信系统中,这些继电器可用于信号切换;在自动化测试设备中,它们可以用于模拟和数字信号的切换。使用时,建议考虑以下几个方面:
    - 线圈驱动电流:确保提供的电源电压和电流与指定的技术参数匹配。
    - 接触保护:根据具体应用场景选择合适的触点材料,以延长使用寿命。
    - 安装位置:由于存在磁屏蔽需求,当多个继电器紧密排列时,需注意安装位置的选择。

    兼容性和支持


    JWD/JWS系列舌簧继电器与其他标准电子元器件具有良好的兼容性。制造商提供了详细的安装指南和技术支持文档,可以通过官方网站获取最新的技术资料和更新信息。

    常见问题与解决方案


    - Q: 如何选择正确的线圈电压?
    - A: 确认应用所需的驱动电流,并查阅产品手册中的技术规格,选择合适的线圈电压。
    - Q: 继电器频繁操作后接触不良怎么办?
    - A: 首先检查是否达到规定的电气或机械寿命次数,然后检查连接器及电路是否有损坏。
    - Q: 如何防止磁干扰?
    - A: 在可能的情况下,进行适当的磁屏蔽,并确保继电器之间有足够的间隔距离。

    总结和推荐


    综上所述,JWD/JWS系列舌簧继电器凭借其低功耗、高可靠性和多配置选择,成为市场上极具竞争力的产品。它适用于多种工业和商业应用,并且得到了广泛的市场认可。强烈推荐给那些需要高性能继电器的工程师和技术人员。

JWD-172-159参数

参数
触点电容 -
开关配置 -
最大交流触点电压 -
功率额定值 -
开关电流 -
电压额定值 -
承载电流 -
最大进位电流 -
长*宽*高 19.56mm(长度)*8.22mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

JWD-172-159厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

JWD-172-159数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 磁簧开关 TE CONNECTIVITY JWD-172-159 JWD-172-159数据手册

JWD-172-159封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 16.6738 ¥ 141.7273
50+ $ 15.9238 ¥ 135.3523
75+ $ 15.4836 ¥ 131.6106
库存: 1075
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 3543.18
