2-1571999-7

产品分类: 拨码开关
厂牌: TE CONNECTIVITY
产品描述: 1000Cycles 1000Cycles 100mA DIP 贴片安装 22.3mm(长度)*6.93mm(高度)
供应商型号: N-2-1571999-7
供应商: 云汉优选
标准整包数: 20
TE CONNECTIVITY 拨码开关 2-1571999-7

2-1571999-7概述

    电子元器件产品技术手册解析

    产品简介

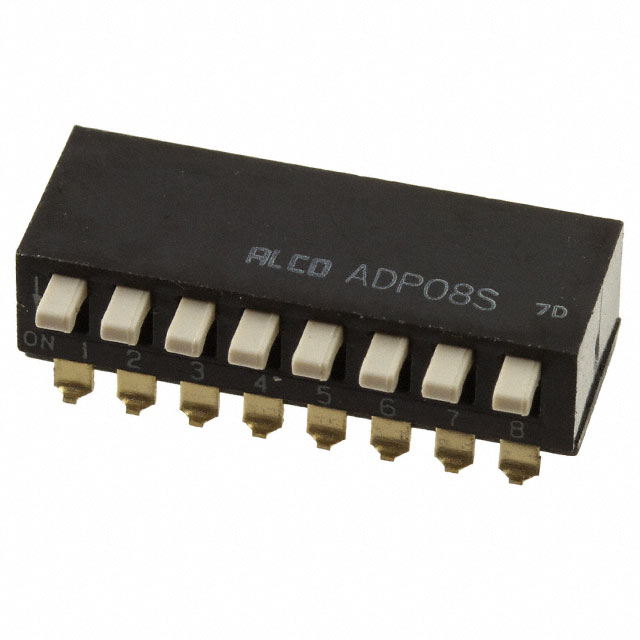

    TE Connectivity 的 ALCOSWITCH DIP开关系列(ADE、ADF和ADP)专为节省空间及高效生产设计,适用于多种应用场景。这些开关具有高接触压力,允许水基清洁而无需封带密封。根据系列的不同,ADE、ADF 和 ADP 分别提供不同类型的操动器:ADE 具有延伸操动器,ADF 具有齐平操动器,ADP 则是琴键操动器。这些开关既可以通过通孔安装也可以通过表面贴装技术(SMT)安装,且备有管式和带/卷盘式包装选项。

    技术参数


    - 电气特性:
    - 最大切换电流:100mA@5VDC / 25mA@24VDC
    - 最小切换电流:0.1μA@1mVDC
    - 非切换最大电流:1A@5VDC
    - 接触电阻:≤50毫欧姆
    - 绝缘强度:300VAC持续1分钟
    - 机械特性:
    - 操动器力:≤800克力(gf)
    - 操动器行程:ADE/ADF:1.3mm;ADP:25度
    - 寿命:1000次
    - 工作温度范围:-30℃至+85℃
    - 存储温度范围:-40℃至+85℃
    - 材料:
    - 底座/盖:PPS(UL94-V0),黑色
    - 触点:铜合金,镍镀层上镀金
    - 端子:铜合金,镍镀层上镀金
    - 操动器:PA6T(UL94 V-0),白色

    产品特点和优势


    - 设计灵活性:ADE、ADF 和 ADP 系列分别提供延伸、齐平和琴键操动器,以满足不同的设计需求。
    - 高可靠性:金触点电镀提高了可靠性并增强了耐腐蚀性。
    - 高效组装:提供管式和带/卷盘式包装,适合快速拾放装配。
    - 清洁方便:具备极高接触压力系统,支持水基或溶剂清洗。

    应用案例和使用建议


    这些开关广泛应用于工业自动化控制板、消防和安全系统、恒温器、电梯/自动扶梯和电信设备。例如,在工业自动化控制系统中,这些开关可被用于设定或调整特定参数,而在恒温器应用中,则可用于调节温度设置。使用时,应确保其工作温度在规定的范围内,并进行适当的清洁和维护。

    兼容性和支持


    TE Connectivity 提供全面的技术支持,包括安装指导、维护建议以及故障排除。该系列产品符合RoHS标准,确保环保合规。

    常见问题与解决方案


    - 问题:开关接触不良
    - 解决方案:检查接触点是否有灰尘或污垢,必要时清洁。确认接线正确且无松动。
    - 问题:无法正常切换
    - 解决方案:检查操动器是否正确操作,确认没有物理阻碍。检查电路连接和电源电压是否稳定。

    总结和推荐


    综上所述,ALCOSWITCH DIP开关系列凭借其出色的可靠性、多功能性和高适应性,在各种工业和自动化应用场景中表现出色。建议在需要高接触可靠性的场合使用这些开关,特别是在空间有限且需高效组装的应用中。

2-1571999-7参数

参数
电气寿命 1000Cycles
机械寿命 1000Cycles
最大交流触点电压 -
引脚总间距 -
电流额定值 100mA
电压额定值 -
长*宽*高 22.3mm(长度)*6.93mm(高度)
通用封装 DIP
安装方式 贴片安装
零件状态 在售
包装方式 盒装,管装

2-1571999-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-1571999-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 拨码开关 TE CONNECTIVITY 2-1571999-7 2-1571999-7数据手册

2-1571999-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
