V23105A5402A201

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 4ms 6ms 220V 6V DPDT(2 Form C) 90Ω 66.7mA 250V 通孔安装
供应商型号: Q-V23105A5402A201
供应商: 期货订购
标准整包数: 500
TE CONNECTIVITY 信号继电器 V23105A5402A201

V23105A5402A201概述

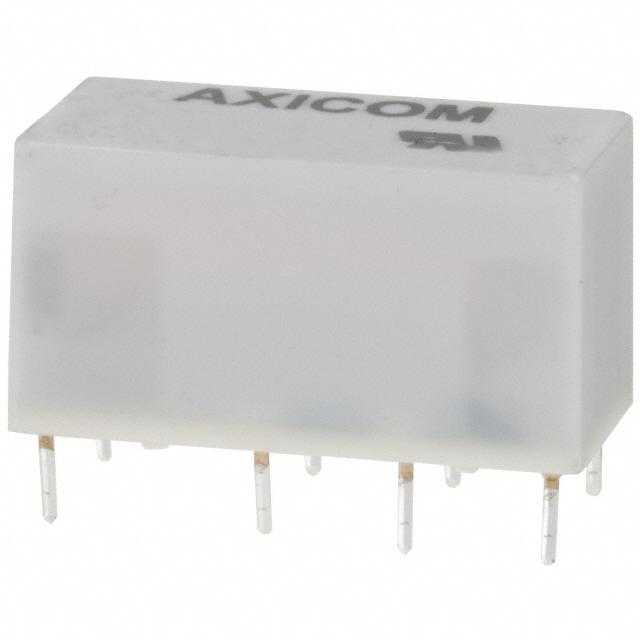

    # AXICOM D2n Signal Relay V23105 技术手册解析

    产品简介


    AXICOM D2n Signal Relay V23105 是一款标准DIL封装的信号继电器,具有紧凑的设计和高可靠性。该产品广泛应用于通信设备、办公设备、测量与控制设备、娱乐电子产品、医疗设备及消费电子等领域。其核心功能是通过电磁开关实现电路的切换,支持多种电压等级和功率需求,确保在不同场景下的稳定运行。
    主要特性:
    - 外形尺寸:20x10x11mm(0.795x0.394x0.433英寸)
    - 触点类型:2组双掷(2 CO, 2变化接触点)
    - 额定电流:3A
    - 绝缘耐压:符合FCC第68部分要求的1.5kV(10/700μs)
    - 工作温度范围:-40°C至+85°C

    技术参数


    以下是该产品的关键技术和性能指标:
    | 参数类别 | 描述 |

    | 触点数据 | 最大切换电压:220VDC/250VAC |
    额定电流:3A |
    接触材料:AgNi,金涂层 |
    | 线圈数据 | 线圈电压范围:3至48VDC |
    最大线圈温度:85°C |
    热阻:<85K/W |
    | 机械寿命 | 典型值:15×10⁶次操作 |
    | 电气寿命 | 在230VAC/0.5A下:3×10⁵次 |
    在6VDC/0.1A下:2×10⁶次 |
    在30VDC/1A下:5×10⁵次 |
    在30VDC/2A下:1×10⁵次 |

    产品特点和优势


    1. 多样化线圈选项:提供四种不同的线圈灵敏度(150mW、200mW、400mW、>500mW),满足不同应用需求。
    2. 卓越的绝缘性能:初测介电强度高达750Vrms,绝缘电阻大于10⁹Ω,保证了产品的安全性和可靠性。
    3. 高抗浪涌能力:符合FCC第68部分要求的1.5kV绝缘电压,适用于苛刻的工作环境。
    4. 环保合规:材料符合欧盟RoHS/ELV、中国RoHS、REACH法规,无卤素含量。

    应用案例和使用建议


    典型应用:
    - 通信设备:用于信号路由切换,提高网络传输效率。
    - 测量与控制设备:实现精确的数据采集和控制系统切换。
    - 娱乐电子产品:如音频设备中的信号选择和切换。
    使用建议:
    - 确保电源电压稳定在额定范围内以避免线圈过热。
    - 定期检查触点磨损情况,及时更换老化部件。
    - 在高温环境下使用时,建议增加散热措施。

    兼容性和支持


    - 兼容性:该产品设计为标准DIL封装,易于集成到现有系统中。
    - 支持服务:TE Connectivity 提供全面的技术支持和售后服务,包括产品定制和故障排除。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 触点接触不良 | 检查连接是否松动,清洁触点 |
    | 线圈无法正常工作 | 核对电源电压是否符合规格 |
    | 设备运行异常 | 参考产品手册排查具体原因 |

    总结和推荐


    AXICOM D2n Signal Relay V23105 继电器以其紧凑的设计、多样的线圈选项和高可靠性成为信号切换的理想选择。无论是通信还是消费电子领域,这款产品都能提供出色的性能表现。因此,我们强烈推荐此款继电器给需要高性能信号切换解决方案的用户。
    如果您有任何疑问或需要进一步的信息,请联系 TE Connectivity 的技术支持团队获取帮助。

V23105A5402A201参数

参数
插入损耗 -
直流线圈电压 6V
交流开关电压 250V
运行时间 6ms
线圈电阻 90Ω
负载电流额定值 -
触头外形 DPDT(2 Form C)
最大开关电流 -
直流开关电压 220V
线圈电流 66.7mA
释放时间 4ms
绝缘 -
交流线圈电压 -
安装方式 通孔安装
应用等级 工业级
零件状态 在售

V23105A5402A201厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

V23105A5402A201数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY V23105A5402A201 V23105A5402A201数据手册

V23105A5402A201封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 3.6 ¥ 29.52
1000+ $ 3.4125 ¥ 27.9825
5000+ $ 2.95 ¥ 24.19
10000+ $ 2.575 ¥ 21.115
库存: 50000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 14760
