首页  >  产品百科  >  9-2176316-0

9-2176316-0

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 150KΩ ±1% 1W ±50ppm/℃ 0207 贴片安装 5.9mm(长度)
供应商型号: N-9-2176316-0
供应商: 云汉优选
标准整包数: 2000

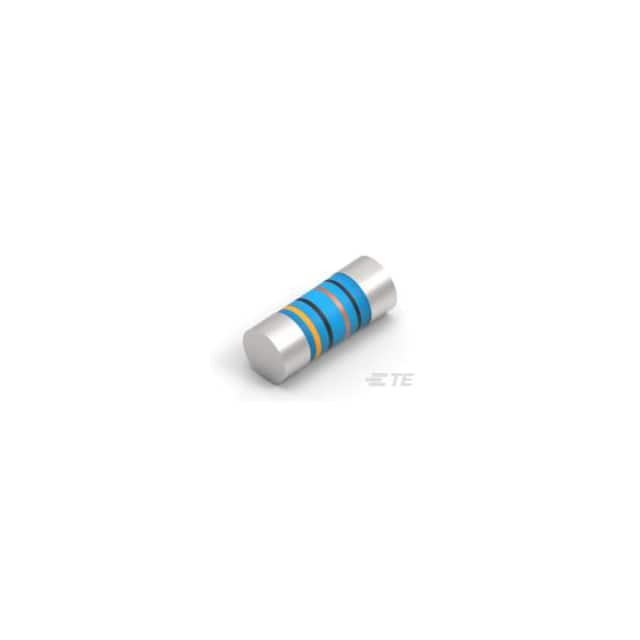

TE CONNECTIVITY 贴片电阻 9-2176316-0

9-2176316-0概述

    文章标题:SMA-A0207系列贴片电阻的技术概述与应用指南

    1. 产品简介


    本文将重点介绍SMA-A0207系列的贴片电阻(Metal Electrode Leadless Face, MELF)。这类电阻广泛应用于各种电子设备中,尤其是在需要紧凑布局和高可靠性的场合。MELF电阻以其独特的圆柱形结构而闻名,特别适合于自动化生产线上大规模装配,如PCB板的表面贴装技术(SMT)。

    2. 技术参数


    - 尺寸:外形尺寸为2008(约5.08mm x 2.03mm)。
    - 重量:未提供具体重量数据。
    - 材料和工艺:采用金属电极无引线面技术,具有良好的热稳定性。
    - 耐受电压:在标准条件下,最大耐受电压未明确标示。
    - 阻值范围:不同型号对应不同的阻值范围,具体请参见官方数据手册。
    - 温度系数:±200 ppm/℃,符合行业标准。
    - 精度:±1%、±5%等不同精度等级可选。
    - 功率额定值:1/8W,能够满足大多数电子设备需求。
    - 温度范围:-55°C至+155°C,适用于广泛的工业环境。
    - 表面处理:通常采用防焊油或镀锡处理,以提高焊接稳定性和防护性。

    3. 产品特点和优势


    SMA-A0207系列MELF电阻的主要特点是体积小、可靠性高以及易于安装。它们能够在高温环境下保持稳定的工作性能,并且具有良好的焊接性和抗振动能力。此外,这些电阻具有较高的阻值精度和温度稳定性,使其成为精密电子设备的理想选择。它们的无引线设计减少了引线引脚故障的风险,增强了整体系统的可靠性和寿命。

    4. 应用案例和使用建议


    应用案例:
    - 电源转换电路:SMA-A0207系列电阻用于调整输出电压或分压。
    - 模拟信号处理:在放大电路中作为反馈电阻,确保系统稳定性。
    - 工业控制与自动化:应用于PLC(可编程逻辑控制器)模块中的电流检测电路。
    - 通信设备:在高频滤波电路中,确保信号传输质量。
    使用建议:
    - 在设计电路时,根据负载要求和工作条件选择合适的阻值和功率等级。
    - 确保正确的焊接温度和时间,避免过高的温度导致损坏。
    - 对于复杂的电路设计,可以使用仿真软件来优化电阻布局和连接方式。

    5. 兼容性和支持


    SMA-A0207系列MELF电阻与标准SMT工艺完全兼容,可以轻松集成到现有的生产线中。制造商提供了全面的技术支持,包括产品数据手册、设计指南和样品测试服务。此外,还提供在线技术支持平台,方便用户随时获取帮助。

    6. 常见问题与解决方案


    - Q: 在焊接过程中出现虚焊现象如何解决?
    - A: 确保焊接温度和时间控制得当,避免过快冷却导致虚焊。同时检查PCB板的清洁度和焊盘设计。
    - Q: 阻值误差超过规定范围怎么办?
    - A: 在焊接前仔细检查电阻批次,并对照数据手册确认其符合规定的精度等级。如果存在误差问题,考虑更换其他批次的产品或使用额外的校准措施。
    - Q: 如何确保长期使用的稳定性?
    - A: 在选择电阻时要充分考虑其工作环境条件,特别是温度变化范围。对于关键应用场合,可采用多点测试并记录长期运行数据以监测性能变化趋势。

    7. 总结和推荐


    综上所述,SMA-A0207系列贴片电阻凭借其小巧轻便、精度高、稳定性强等显著优势,在众多电子应用领域展现出强大的竞争力。然而,在使用过程中仍需注意适当的焊接工艺和温度控制,以确保其最佳性能表现。总体而言,如果您正在寻找一款适用于多种场景下的高性能电阻元件,SMA-A0207系列无疑是一个值得考虑的选择。

9-2176316-0参数

参数
电阻值 150KΩ
精度 ±1%
额定功率 1W
温度系数 ±50ppm/℃
长*宽*高 5.9mm(长度)
通用封装 0207
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 盒装

9-2176316-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

9-2176316-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 9-2176316-0 9-2176316-0数据手册

9-2176316-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.0509 ¥ 0.4325
20000+ $ 0.0474 ¥ 0.4027
40000+ $ 0.0439 ¥ 0.3728
100000+ $ 0.0418 ¥ 0.3555
200000+ $ 0.0388 ¥ 0.3295
库存: 214000
起订量: 4000 增量: 2000
交货地:
最小起订量为:4000
合计: ¥ 1730
直接购买
加入购物车
