5-1534798-6

厂牌: TE CONNECTIVITY
产品描述: 22-24 AWG Receptacle 2.5mm 1 6pin 锡 自然色 IDC 导线安装,自由悬挂,通孔安装
供应商型号: A117666-ND
供应商: Digi-Key
标准整包数: 1

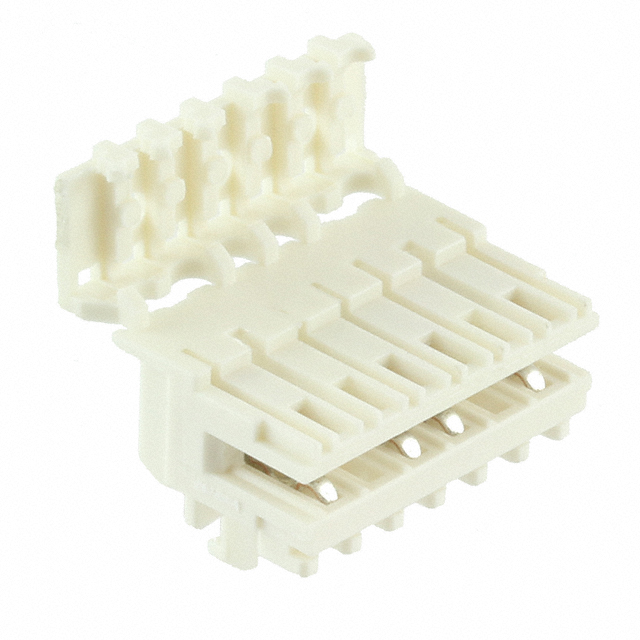

TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 5-1534798-6

5-1534798-6概述


    产品简介


    产品名称: AMP DUOPLUG Mark II
    产品类型: 标准边缘连接器
    主要功能: 用于电线到板的连接,支持绝缘位移连接(IDC)技术,适用于信号电路的应用场景。
    应用领域: 广泛应用于信号传输领域,如消费电子、工业自动化、通信设备等。

    技术参数


    - 产品编号: 5-1534798-6
    - 中心线(间距): 2.5mm (0.098in)
    - 位置数: 6
    - 行数: 1
    - 接触载荷条件: 选择性加载
    - 操作电压: 50VAC, 250VAC
    - 接触面积电镀材料厚度: 3 – 6 µm
    - 接触面积电镀材料: 锡
    - 基材: 铜锡合金
    - 最大电流承载能力: 2A
    - 绝缘直径范围: 1.2 – 1.6 mm (0.047 – 0.063 in)
    - 线径范围: 0.22 – 0.35 mm²
    - 高度: 7.3 mm (0.287 in)
    - 推荐PCB厚度: 1.5 mm (0.059 in)
    - 工作温度范围: -40 – 110°C (-40 – 230°F)
    - 阻燃等级: GWEPT 750°C (无火焰)

    产品特点和优势


    独特功能:
    - 采用绝缘位移连接技术,无需预先剥线即可直接连接导线,简化安装过程。
    - 接触面积采用锡电镀材料,确保长期可靠的电气连接。
    - 环境适应性强,能在-40°C至110°C的宽广温度范围内正常工作。
    - 符合多种环保标准,如RoHS、REACH等,符合全球市场的要求。
    优势:
    - 提供高可靠性、稳定的电气性能。
    - 方便安装和维护,节省时间和成本。
    - 独特的设计确保了良好的机械稳定性。

    应用案例和使用建议


    应用案例:
    - 在消费电子产品中作为信号传输接口。
    - 工业自动化设备中的传感器和控制器之间的连接。
    - 通信设备中的模块化连接。
    使用建议:
    - 在安装时,确保导线的绝缘直径在1.2 – 1.6 mm之间,并且线径范围为0.22 – 0.35 mm²。
    - 建议使用推荐的PCB厚度(1.5 mm),以确保最佳的机械稳定性和电气性能。
    - 在极端环境下使用时,注意监测温度,确保不超过工作温度范围。

    兼容性和支持


    - 兼容性: 与多种标准的印刷电路板(PCB)兼容,可广泛应用于不同类型的设备。
    - 支持: 如需技术支持,可拨打免费电话+1 800 522 6752。制造商提供详细的技术文档和CAD文件,便于客户进行设计和集成。

    常见问题与解决方案


    - Q: 连接器的工作温度范围是多少?
    - A: 连接器的工作温度范围是-40°C至110°C。请确保在安装时考虑到这一点,避免在超出此范围的环境中使用。

    - Q: 导线的绝缘直径应该控制在什么范围内?
    - A: 导线的绝缘直径应控制在1.2 – 1.6 mm之间,以确保良好的连接效果。

    - Q: 接触面积的电镀材料是什么?
    - A: 接触面积的电镀材料为锡,确保良好的电气接触。

    总结和推荐



    总结

    :
    AMP DUOPLUG Mark II连接器以其高效可靠的电气连接能力和出色的环境适应性,成为广泛应用的理想选择。其独特的绝缘位移连接技术和高可靠性,使其在信号传输领域具有显著的优势。
    推荐:
    对于需要高可靠性的信号传输场合,强烈推荐使用AMP DUOPLUG Mark II连接器。它不仅能够满足严格的电气要求,还提供了卓越的机械稳定性和广泛的环境适应性。

5-1534798-6参数

参数
颜色 自然色
类型 Receptacle
触头镀层
间距 2.5mm
触头镀层厚度 -
针脚数 6pin
电缆端接 IDC
排数 1
线规 22-24 AWG
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

5-1534798-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-1534798-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 TE CONNECTIVITY 5-1534798-6 5-1534798-6数据手册

5-1534798-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.667 ¥ 5.6362
10+ $ 0.5428 ¥ 4.5867
25+ $ 0.5005 ¥ 4.2291
50+ $ 0.4422 ¥ 3.7362
100+ $ 0.4157 ¥ 3.5126
250+ $ 0.369 ¥ 3.088
500+ $ 0.347 ¥ 2.9037
1000+ $ 0.3263 ¥ 2.7306
2500+ $ 0.3008 ¥ 2.5176
库存: 28259
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.63
