5-1879233-1

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 12Ω ±5% 5W ±200ppm/℃ SMD 贴片安装 17mm(长度)*6.8mm(高度)
供应商型号: Q-5-1879233-1
供应商: 期货订购
标准整包数: 1000

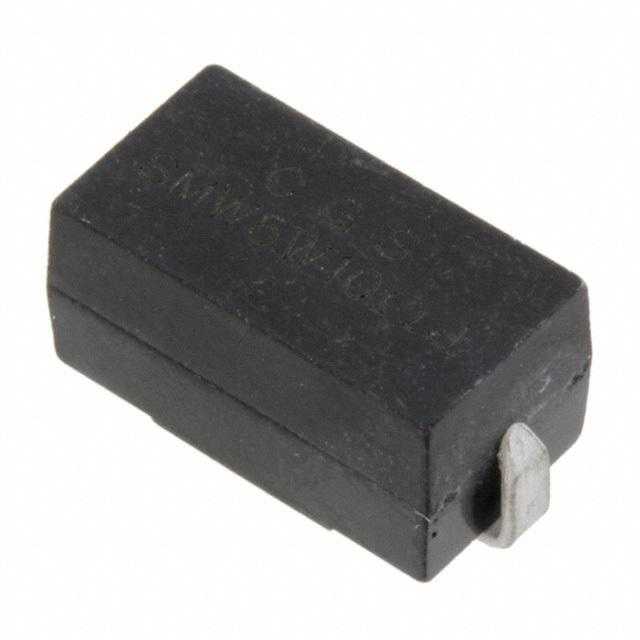

TE CONNECTIVITY 贴片电阻 5-1879233-1

5-1879233-1概述

    SMD Moulded Power Resistor Type SM Series 技术手册概述

    产品简介


    TE Connectivity(TE)推出了一款适用于现代电路设计需求的表面贴装功率电阻——SM系列。该系列功率电阻具有低剖面设计,可广泛应用于需要高可靠性、耐高温的电力电路。主要应用领域包括通信设备、汽车电子、工业控制以及医疗设备等。

    技术参数


    以下是SM系列功率电阻的主要技术参数:
    - 温度系数:SM (Wire)为±200ppm/°C,SM (Metal Film)为±100ppm/°C,适用范围为-55°C至+200°C。
    - 额定负载:额定电压下30分钟内,阻值变化±1%。
    - 短时过载能力:最大额定功率的5倍,持续5秒。
    - 绝缘电阻:在500VDC条件下,绝缘电阻大于10,000 MΩ。
    - 负载寿命:在70°C下运行,1.5小时工作,0.5小时休息,运行时间为1000小时。
    - 湿度负载寿命:在40°C,湿度为90-95%RH下,运行时间为500小时。
    - 焊接热稳定性:在270°C下,焊接热稳定性内的电阻变化小于±1%。
    - 额定功率:在25°C时,SM2为2.0瓦,SM3为3.0瓦,SM5为5.0瓦。
    - 最大工作电压:SM2为300伏,SM3和SM5均为500伏。

    产品特点和优势


    SM系列功率电阻具有以下独特功能和优势:
    - 低剖面设计:使产品更加紧凑,适合高密度电路板布局。
    - 宽值范围:提供从小于0.1欧姆到100,000欧姆的多种阻值选择。
    - 焊接可靠性:采用柔性焊锡铜端子,确保可靠焊点。
    - 高可靠性:采用全焊接结构,无需仅依赖端子焊接连接。
    - 功率承载能力:能在更高温度下承受更高的电流,适合恶劣工作环境。

    应用案例和使用建议


    SM系列功率电阻已在多个领域得到广泛应用,例如:
    - 通信设备:适用于电源管理和稳压电路。
    - 汽车电子:可用于车载充电器和逆变器。
    - 工业控制:适用于电机驱动和变频器。
    使用建议:
    - 在进行焊接操作时,确保温度控制在规定范围内,避免过度加热导致损坏。
    - 根据应用需求选择合适的额定功率和阻值,以保证长期稳定运行。

    兼容性和支持


    SM系列功率电阻兼容多种电路设计,并且TE公司提供了全面的技术支持和售后服务。如有任何问题,可通过邮件、电话或在线聊天的方式联系技术支持团队。

    常见问题与解决方案


    - 问题1:电阻阻值漂移如何处理?
    - 解决办法:检查电路温度和工作环境,必要时更换符合温度要求的型号。

    - 问题2:焊接过程中出现虚焊怎么办?
    - 解决办法:确保焊接温度和时间符合规范,必要时进行二次焊接。

    总结和推荐


    综上所述,SM系列功率电阻凭借其低剖面设计、高可靠性和宽值范围等优势,在各种高要求的应用环境中表现出色。对于需要高性能、高可靠性的场合,我们强烈推荐选用TE公司的SM系列功率电阻。

5-1879233-1参数

参数
电阻值 12Ω
精度 ±5%
额定功率 5W
温度系数 ±200ppm/℃
长*宽*高 17mm(长度)*6.8mm(高度)
通用封装 SMD
安装方式 贴片安装

5-1879233-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-1879233-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 5-1879233-1 5-1879233-1数据手册

5-1879233-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
