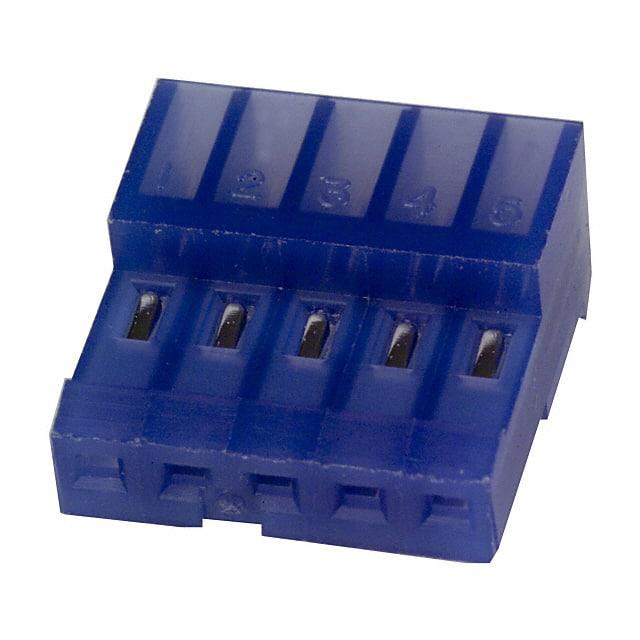

3-640442-5

厂牌: TE CONNECTIVITY
产品描述: Nylon Tin Plated Receptacle: 2.54mm, Standard Rectangular Connectors, Connector Assembly, No Mating Alignment, MTA 100
供应商型号: 26M-3-640442-5
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 3-640442-5

3-640442-5概述


    产品简介


    本产品是一款MTA 100连接器组装件,型号为3-640442-5,属于接插件(Receptacle)类别,适用于电线与电路板之间的连接。该连接器采用了绝缘位移技术(IDC),可直接将裸线插入连接器中,无需额外的压接或焊接工序。它的主要特点是锁紧斜坡型锁扣设计,确保稳固的机械连接,同时提供可靠且重复的电气连接。此外,该连接器还具有较高的接触电流承载能力,能够满足各种工业应用的需求。

    技术参数


    | 参数项 | 值 |

    | 操作电压 | 250 VAC |
    | 接触材料 | 镍镀层 + 锡镀层 |
    | 接触电流最大值 | 5 A |
    | 插入力类型 | 正常 |
    | 连接器高度 | 13.21 mm [0.52 in] |
    | 宽度 | 6.99 mm [0.275 in] |
    | 长度 | 12.7 mm [0.5 in] |
    | 使用温度范围 | -55°C 至 105°C [-67°F 至 221°F] |
    | 导线尺寸 | 0.12 – 0.15 mm² |
    | 插拔次数 | 10次(标准情况下) |
    | 插针数量 | 5个 |
    | 插针排列方式 | 单排 |

    产品特点和优势


    这款MTA 100接插件连接器具备多种独特的优势。首先,其锁紧斜坡型锁扣设计可以确保稳定的机械连接,减少了插拔过程中的松动问题,从而提高了整体的可靠性。其次,它采用绝缘位移技术(IDC),使得连接更加简单快捷,减少了对专业工具和技术的要求。此外,该连接器还具有出色的电气性能,接触电流最大值为5A,适合高功率应用场合。最后,连接器的设计和材料使其能够在广泛的温度范围内稳定工作,特别适合在极端环境下使用。

    应用案例和使用建议


    这款MTA 100接插件连接器广泛应用于工业自动化、电信基础设施、汽车电子、家用电器等领域。例如,在汽车电子系统中,这种连接器可以用于连接传感器和控制模块。对于需要频繁插拔连接的应用场景,建议采用锁紧斜坡型锁扣设计来增加机械稳定性。在选择导线时,建议选用导线截面积在0.12 mm²到0.15 mm²之间的导线,以匹配连接器的电流承载能力。

    兼容性和支持


    该产品具有良好的兼容性,与符合IEC 60950、CE认证的产品可以无缝对接。厂商提供了详尽的技术支持文档,以及电话支持服务(电话:+1 800 522 6752)。此外,厂商还提供了定期的维护和更新服务,以确保产品的长期稳定运行。

    常见问题与解决方案


    1. 问题:连接器无法正常插入导线
    - 解决办法: 确认导线直径是否符合要求,且确保导线的端部已经处理干净。如果导线插入后仍无法稳定连接,可能需要检查导线的切割长度是否合适,或者考虑更换新导线。
    2. 问题:连接器接触不良导致信号传输不稳定
    - 解决办法: 首先检查接触区域是否有氧化或其他污染物。可以使用专用的清洁剂进行清洁,必要时还可以重新插拔几次以确保接触良好。
    3. 问题:连接器外壳出现裂纹
    - 解决办法: 检查连接器的安装环境是否存在过高的应力或不当的操作。如确认是制造质量问题,则联系厂商进行更换。

    总结和推荐


    总体而言,MTA 100接插件连接器在性能和可靠性方面表现优异,特别是在需要高电流承载能力和宽温度范围工作的应用场景中。它独特的锁紧斜坡型锁扣设计显著提升了连接的稳定性,而其绝缘位移技术简化了安装过程。对于需要在恶劣环境下使用的项目,这款连接器无疑是理想的选择。综上所述,我们强烈推荐这款连接器,尤其适合于工业自动化、汽车电子和其他需要高性能连接器的应用领域。

3-640442-5参数

参数
颜色 蓝色
线规 26 AWG
触头镀层
触头镀层厚度 2.03μm
电缆端接 IDC
针脚数 5pin
类型 Locking Ramp,Receptacle
排数 1
间距 2.54mm
长*宽*高 12.7mm*6.99mm*6.99mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

3-640442-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-640442-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 TE CONNECTIVITY 3-640442-5 3-640442-5数据手册

3-640442-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
