2392846-1

厂牌: TE CONNECTIVITY
产品描述:
供应商型号: 17-2392846-1-ND
供应商: Digi-Key
标准整包数: 1

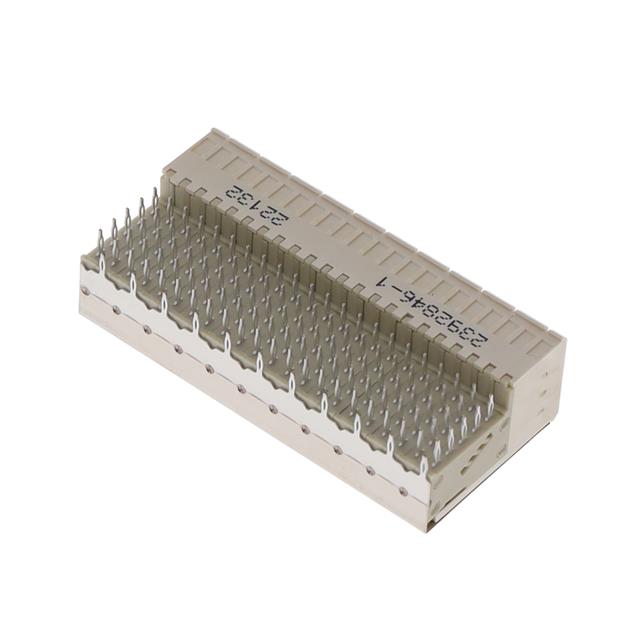

TE CONNECTIVITY 背板连接器 - Hard Metric/标准 2392846-1

2392846-1概述

    Z-PACK 2 mm HM Interconnection System Technical Overview

    1. 产品简介


    Z-PACK 2 mm HM Interconnection System是一款适用于板对板连接的高可靠性互连系统。它主要用于连接自由板(如子板或印刷电路板)到固定板(母板、背板或后盖板),并通过固定板传输信号。该系统支持多种配置,适用于标准连接、直角连接以及电缆与印刷电路板之间的连接。该系统主要应用于通信、计算机、工业自动化等多个领域。

    2. 技术参数


    Z-PACK 2 mm HM Interconnection System包含多种类型的模块组合,以下是关键的技术参数和规格:
    - 信号接触数:S Type A:110个信号触点,长度50mm;S Type B:125个信号触点,长度50mm/44mm/38mm;S Type C:55个信号触点,长度25mm;S Type A/B:125个信号触点,长度50mm/44mm/38mm。
    - 材质:所有连接器外壳和模块均为UL94V-0级玻璃填充聚酯制成。信号针触点采用磷青铜,并在接触界面镀金。
    - 堆叠规则:模块堆叠必须遵循特定规则,例如Type B模块必须放置在带有引导和极化柱的模块之间,而扩展模块(Type C)只能位于底部并与至少一个带多用途中心的模块一起使用。
    - 环境适应性:工作温度范围为-40°C至85°C,湿度范围为0%至90%RH。
    - 电气特性:工作电压为500V DC,电流承载能力可达3A。

    3. 产品特点和优势


    - 多功能模块设计:提供不同尺寸和触点数量的模块,满足不同的连接需求。
    - 高可靠性:通过IEC 60512认证,确保在恶劣环境下稳定工作。
    - 易于安装:模块设计紧凑,且提供丰富的安装工具支持,简化装配过程。
    - 兼容性强:可与多种材料的印刷电路板兼容,包括玻璃环氧树脂(符合DIN 7735 Hgw-Types或DIN 40802 EP-Types)。
    - 防护机制完善:配备接地屏蔽和防误插入装置,提高系统的可靠性和安全性。

    4. 应用案例和使用建议


    - 标准应用场景:如图2所示,这些标准模块适用于自由板与固定板之间的连接,以及垂直连接。
    - 具体建议:
    - 在安装过程中,需注意信号接触的正确插入深度,避免接触损坏。
    - 定期检查并清理连接器,以保持良好的电接触状态。
    - 使用推荐的工具进行安装和拆卸,以防止不必要的损伤。

    5. 兼容性和支持


    - 兼容性:Z-PACK 2 mm HM Interconnection System可以与各种印刷电路板材料兼容,包括玻璃环氧树脂(NEMA等级G10、G11、FR 4、FR 5)。
    - 技术支持:通过指定的服务网络,可以快速获取产品信息和技术支持。此外,还提供详尽的工具清单和指导手册,帮助用户完成安装、维护和维修。

    6. 常见问题与解决方案


    - 问题一:信号接触出现接触不良。
    - 解决方案:检查信号接触是否正确插入,必要时更换新的信号接触件。
    - 问题二:连接器损坏。
    - 解决方案:如果连接器损坏,需要及时更换整个连接器模块。建议仅进行有限次数的重新插拔操作,以保证穿孔质量。


    7. 总结和推荐


    综上所述,Z-PACK 2 mm HM Interconnection System凭借其多功能设计、高可靠性、易于安装等特点,在多个行业领域内展现出卓越的应用效果。其广泛的兼容性和全面的技术支持进一步提升了其市场竞争力。强烈推荐该产品用于各类板对板连接应用场景。
