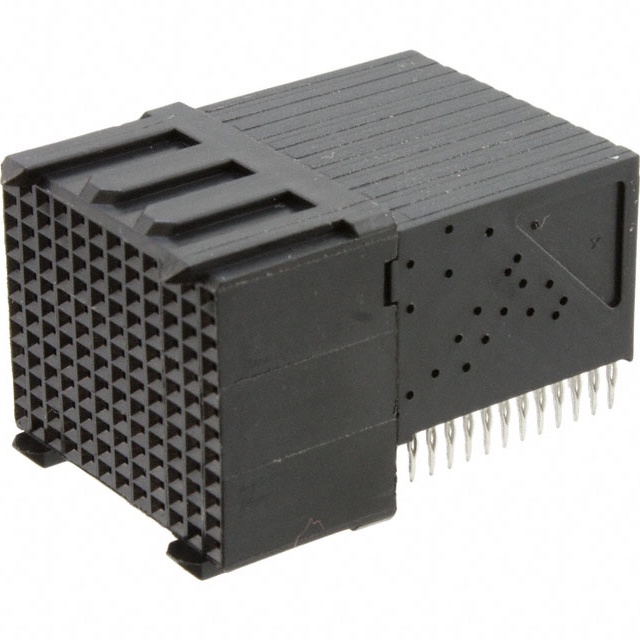

5120637-1

厂牌: TE CONNECTIVITY
产品描述: Z-PACK 硬公制背板母端连接器,中心线间距为 2mm,采用垂直或直角 PCB 安装方向。可在夹层背板结构中使用,数据速率 ≤1 Gbps,工作温度范围为 -55–125℃。
供应商型号: 5120637-1
供应商: 国内现货
标准整包数: 1840
TE CONNECTIVITY 背板连接器 - Hard Metric/标准 5120637-1

5120637-1概述

    #

    产品简介


    本文将详细介绍一款144位置、12行的Z-Pack HM插座组件(型号:5120637-1)。该产品属于高性能的电子连接器,主要用于高速数据传输和信号交换的应用场合。它广泛应用于通信设备、计算机系统、工业控制等领域,是一款兼具高可靠性和高效率的电子元器件。

    技术参数


    以下是该插座组件的主要技术规格和性能参数:
    | 参数名称 | 规格值 |

    | 位置数量 | 144 |
    | 行数 | 12 |
    | 材料 | 玻璃填充聚酯,黑色 |
    | 接触材质 | 磷青铜 |
    | 镀层 | 镍底层(≥1.27µm),锡表面(≥0.5µm) |
    | 板厚 | 1.27 mm |
    | 针脚直径 | φ0.700±0.025 mm |
    | 接触间距 | 2.00 mm ±0.04 |
    | 接触力 | ≥2.00 N |
    | 耐电压 | ≥1000 VAC |
    | 绝缘电阻 | ≥1000 MΩ |
    | 工作温度范围 | -40°C至+85°C |
    | 阻燃等级 | UL94-V0 |

    产品特点和优势


    独特功能:
    1. 高密度设计:每行容纳12个插针,共12行,实现高效的空间利用。
    2. 高性能镀层:采用镍和锡复合镀层,有效提升抗腐蚀性和导电性。
    3. 快速插拔:特殊设计的弹性接触结构,确保快速且稳定的插拔操作。
    4. 抗干扰能力强:优秀的屏蔽设计,降低外部电磁干扰的影响。
    市场竞争力:
    1. 稳定性强:经过严格测试,符合IEC 61076-4-101标准。
    2. 应用广泛:适合多种复杂工况,适应性强。
    3. 易于安装:标准化设计,便于制造和集成。

    应用案例和使用建议


    典型应用:
    1. 服务器和存储设备:用于高带宽的数据传输。
    2. 工业自动化:支持各种工业控制系统的信号连接。
    3. 通信网络:作为核心网络设备的连接接口。
    使用建议:
    1. 在组装时,确保PCB布局合理,避免针脚弯曲。
    2. 安装过程中应避免过度用力,防止损坏连接器。
    3. 定期检查接触部位是否有氧化现象,及时清理维护。

    兼容性和支持


    兼容性:
    - 该插座组件与多种主流PCB厚度兼容,支持1.27 mm的标准厚度。
    - 其针脚设计与主流芯片兼容,可无缝集成到现有系统中。
    支持和服务:
    - TE Connectivity提供全面的技术支持和售后服务。
    - 提供详尽的安装指南和维修手册。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插座无法完全插入PCB | 检查针脚是否变形或弯曲;重新调整安装角度。 |
    | 接触不良或信号不稳定 | 检查镀层是否氧化,必要时重新清洁或更换。 |
    | 插座松动 | 确保安装过程中施加适当的力,并紧固螺丝。 |

    总结和推荐


    综上所述,这款144位置、12行的Z-Pack HM插座组件具有高度的可靠性、灵活性和广泛的适用性。无论是对性能要求极高的通信设备,还是对成本敏感的工业应用,该产品都能满足需求。因此,强烈推荐该产品用于各种需要高速数据传输和信号连接的场合。
    希望本文能够帮助您更好地了解此款产品的特点和技术细节,如果您有任何疑问或需要进一步的信息,请随时联系我们的技术支持团队。

5120637-1参数

参数
长*宽*高 23.9mm(长度)*34.7mm(高度)
安装方式 板安装,边缘安装,通孔安装
零件状态 在售
包装方式 管装

5120637-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。
