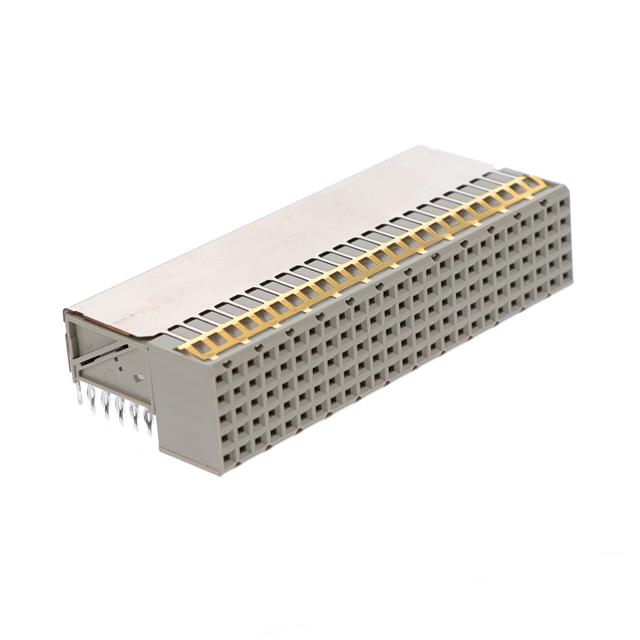

352069-1

厂牌: TE CONNECTIVITY
产品描述: Z-PACK 硬公制背板插座连接器,中心线间距为 2mm,采用直角 PCB 安装方向。可在传统背板共面结构中使用,数据速率 ≤1 Gbps,工作温度范围为 -55–125℃。
供应商型号: N-352069-1
供应商: 云汉优选
标准整包数: 11
TE CONNECTIVITY 背板连接器 - Hard Metric/标准 352069-1

352069-1概述

    Z-PACK 2mm HM 硬度背板连接器系列 —— PCB 接收器产品技术手册

    产品简介


    Z-PACK 2mm HM 系列连接器是一款专为背板通信设计的高性能连接器系统,适用于高速信号传输和强屏蔽需求的应用场景。其产品类型为PCB安装式接收器,提供高可靠性、低噪声性能以及宽广的工作温度范围。该系列产品主要应用于传统背板、共面布局、高速接口等场合,涵盖电信、数据中心、工业自动化等多个领域。

    技术参数


    以下为该连接器的技术规格及关键参数:
    - 型号编号:352069-1
    - 连接器类型:PCB安装式接收器
    - 最大数据速率:≤1 Gb/s
    - 针脚排布:25列×5行,总计125个位置
    - 中心间距:2 mm(0.078 in)
    - 工作温度范围:-55°C 至 +125°C
    - 阻燃等级:UL 94V-0
    - 接触镀层:金 (厚度0.76 µm [30 µin])
    其他机械及电气特性:
    - 公差能力:标准串扰版本
    - 接触材料:磷青铜底材,镍基底层,锡铅焊接端面
    - 外壳材料:聚酯玻璃纤维增强塑料

    产品特点和优势


    Z-PACK 2mm HM 接收器的主要特点包括:
    1. 高密度集成设计:每块PCB可容纳多达125个接触点,满足高密度互连需求。
    2. 卓越屏蔽性能:通过接地屏蔽结构设计,确保信号完整性并降低电磁干扰。
    3. 宽温适应性:能在极端环境下保持稳定运行(-55°C 至 +125°C)。
    4. 可靠连接:采用多用途中心对准机制,提升插入/拔出时的精度与安全性。
    在行业竞争中,其紧凑型设计和优异电气性能使其成为背板通信的理想选择。

    应用案例和使用建议


    该系列连接器已成功应用于多种场景,例如电信设备、医疗仪器和工业控制系统。典型应用包括:
    - 高速数据总线系统(如CompactPCI架构)
    - 多模块并行扩展架构
    使用建议:
    1. 设计阶段:优先考虑模块化布局以简化装配流程。
    2. 安装过程:确保连接器正确固定于PCB上,避免安装不当导致失效。
    3. 日常维护:定期检查接口清洁情况,防止积尘或污垢影响信号传输质量。

    兼容性和支持


    该连接器与多个TE Connectivity系列配套组件兼容,包括电源插头、接触件及工具套装。厂商提供了全球技术支持服务,用户可通过热线电话+1 800 522 6752获得专业帮助。

    常见问题与解决方案


    1. 问题:信号质量下降
    解决办法:检查接触点是否有氧化现象,必要时重新镀金处理。
    2. 问题:无法实现完美对接
    解决办法:确认中心定位是否准确,并调整焊接角度至标准值。
    3. 问题:接头温度过高
    解决办法:增加散热片或改进PCB布局,减少热量累积。

    总结和推荐


    Z-PACK 2mm HM 系列硬质背板连接器以其卓越的电气特性和广泛适用性,成为高速信号传输领域的优秀选择。其出色的温度耐受性和兼容性使其特别适合严苛环境下的长期部署。对于需要高性能连接解决方案的设计者和制造商,我们强烈推荐此产品。
    联系TE Connectivity官网进一步了解详细信息,网址:[www.te.com](https://www.te.com)

352069-1参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 管装

352069-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

352069-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 背板连接器 - Hard Metric/标准 TE CONNECTIVITY 352069-1 352069-1数据手册

352069-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
11+ $ 12.561 ¥ 106.7685
22+ $ 11.9892 ¥ 101.9082
44+ $ 11.6688 ¥ 99.1848
88+ $ 11.4648 ¥ 97.4508
506+ $ 10.4142 ¥ 88.5207
550+ $ 9.1188 ¥ 77.5098
库存: 988
起订量: 11 增量: 11
交货地:
最小起订量为:11
合计: ¥ 1174.45
直接购买
加入购物车
