首页  >  产品百科  >  CRGP2010F560K

CRGP2010F560K

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 560KΩ ±1% 1.25W ±100ppm/℃ 2010 贴片安装 5mm*2.5mm*650μm
供应商型号: A130693TR-ND
供应商: Digi-Key
标准整包数: 4000

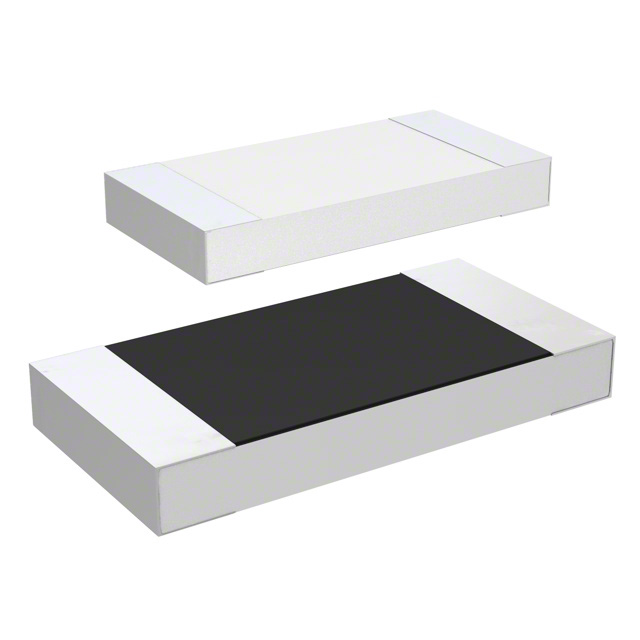

TE CONNECTIVITY 贴片电阻 CRGP2010F560K

CRGP2010F560K概述

    SMD Precision Pulse Thick Film Chip Resistor: Comprehensive Technical Overview

    1. 产品简介


    TE Connectivity近期推出了一款SMD脉冲耐受厚膜芯片电阻,适用于大批量自动化装配,并广泛应用于各类电子产品中。该系列包括五种不同的封装尺寸,以满足不同应用场景的需求。产品通过自动插件工艺进行供应,标准值采用E24系列。

    2. 技术参数


    以下是TE Connectivity SMD Pulse Chip Resistor的主要技术参数:
    - 封装尺寸:0402, 0603, 0805, 1206, 1210, 2010, 2512
    - 额定功率(@ 70°C):
    - 0402: 0.125W
    - 0603: 0.25W
    - 0805: 0.33W
    - 1206: 0.5W
    - 1210: 0.75W
    - 2010: 1.25W
    - 2512: 2W
    - 最大工作电压:
    - 0402, 0603: 50V
    - 0805: 150V
    - 1206, 1210: 200V
    - 2010: 400V
    - 2512: 500V
    - 最高过载电压:
    - 0402, 0603: 100V
    - 0805: 300V
    - 1206, 1210: 500V
    - 2010: 800V
    - 2512: 1000V
    - 介电强度:均不低于500V
    - 温度范围:-55°C至+155°C
    - 环境温度:70°C
    - 温升曲线:额定功率基于环境温度为70°C下的连续负载运行,高于此温度需根据曲线降额

    3. 产品特点和优势


    - 小巧轻便:适合表面贴装技术(SMT),适用于波峰焊和回流焊工艺。
    - 多种封装尺寸:提供七种不同的封装尺寸,适用于各种应用场景。
    - 焊接工艺适应性强:适用于自动插入过程,符合E24系列标准值。
    - 高性能:具有出色的脉冲耐受能力,在高电压、高温等环境下仍能保持稳定性能。

    4. 应用案例和使用建议


    这些电阻广泛应用于需要高可靠性的电路设计中,例如汽车电子、通信设备和工业控制等领域。在使用过程中,确保良好的散热和避免高温、腐蚀性气体环境,有助于延长使用寿命。
    - 汽车电子:用于车载传感器和控制模块中,要求高可靠性及抗振性。
    - 通信设备:适用于网络通信设备中的电源管理和信号处理电路。
    - 工业控制:在电机驱动、变频器和PLC控制系统中广泛应用。

    5. 兼容性和支持


    产品与其他主流电子元器件兼容,可方便地集成到现有的设计中。制造商提供了详细的安装指南和技术支持,确保用户能够顺利进行安装和调试。此外,客户可以通过官网联系技术支持获取帮助。

    6. 常见问题与解决方案


    - Q1: 电阻的焊接温度应如何控制?
    - A1: 焊接温度不应超过300°C,且接触时间不超过5秒。具体焊接参数建议参见焊接曲线。
    - Q2: 如何判断电阻是否符合E96系列?
    - A2: E96系列标记采用四位数字,前三位表示电阻值的显著位数,第四位表示零的数量。例如:1000表示100Ω。
    - Q3: 产品存储条件是什么?
    - A3: 存储温度应为25°C±10°C,相对湿度为60%RH±10%,避免盐雾、高腐蚀性气体及直射阳光。

    7. 总结和推荐


    TE Connectivity的这款SMD Precision Pulse Thick Film Chip Resistor凭借其紧凑的设计、高功率密度和广泛的适用性,非常适合用于对稳定性要求极高的应用场合。建议在选择时根据具体的应用需求,参考其详细的技术参数和使用指南,以确保最佳性能和长期可靠性。

CRGP2010F560K参数

参数
电阻值 560KΩ
精度 ±1%
额定功率 1.25W
温度系数 ±100ppm/℃
长*宽*高 5mm*2.5mm*650μm
通用封装 2010
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CRGP2010F560K厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

CRGP2010F560K数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY CRGP2010F560K CRGP2010F560K数据手册

CRGP2010F560K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.0854 ¥ 0.7078
8000+ $ 0.0795 ¥ 0.6587
12000+ $ 0.0765 ¥ 0.6343
20000+ $ 0.0733 ¥ 0.6074
28000+ $ 0.0714 ¥ 0.5917
40000+ $ 0.0696 ¥ 0.5768
100000+ $ 0.0657 ¥ 0.5446
库存: 20000
起订量: 4000 增量: 0
交货地:
最小起订量为:4000
合计: ¥ 2831.2
直接购买
加入购物车
