CPF0201D383RE1

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 383Ω ±0.5% 31.25mW ±25ppm/℃ 0201 贴片安装 580μm*290μm*280μm
供应商型号: 2117736
供应商: 海外现货
标准整包数: 1

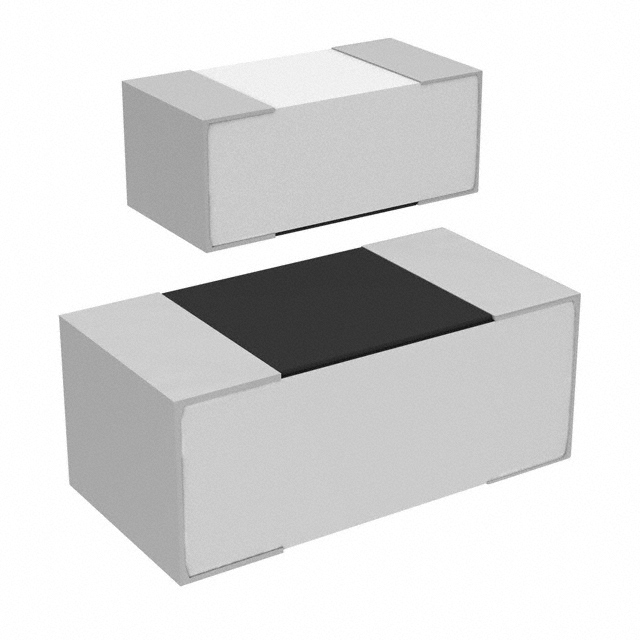

TE CONNECTIVITY 贴片电阻 CPF0201D383RE1

CPF0201D383RE1概述

    电子元器件产品技术手册:薄膜精密电阻

    产品简介


    薄膜精密电阻是一种广泛应用于各类电子设备中的关键元器件,特别适用于需要高精度和稳定性的场合。本文介绍的CPF系列薄膜精密电阻以其广泛的尺寸范围(从0201到2512)和高度精确的温度系数(TCR)而著称。其额定功率在不同尺寸下有所不同,但均能在广泛的工作温度范围内保持稳定表现。

    技术参数


    本节将简要列出CPF系列薄膜精密电阻的技术规格和性能参数。
    | 尺寸 | 额定功率 @70°C | 电阻范围(Ω) | 允许电压 | 最大过载电压 | 工作温度范围 | 绝缘电阻 | 稳定性 |

    | 0201 | 0.03125W | 49.9Ω - 75KΩ | 15V | 30V | -55 ~ +155°C | >9999 MΩ | 0.5% |
    | 0402 | 0.063W | 4.02Ω - 511KΩ | 25V | 50V | -55 ~ +155°C | >9999 MΩ | 0.5% |
    | 0603 | 0.063W | 1.0Ω - 1MΩ | 50V | 100V | -55 ~ +155°C | >9999 MΩ | 0.5% |
    | 0805 | 0.1W | 1.0Ω - 2MΩ | 100V | 200V | -55 ~ +155°C | >9999 MΩ | 0.5% |
    | 1206 | 0.125W | 1.0Ω - 2.49MΩ | 150V | 300V | -55 ~ +155°C | >9999 MΩ | 0.5% |
    | 1210 | 0.25W | 1.0Ω - 2.49MΩ | 150V | 300V | -55 ~ +155°C | >9999 MΩ | 0.5% |
    | 2010 | 0.25W | 1.0Ω - 3MΩ | 150V | 300V | -55 ~ +155°C | >9999 MΩ | 0.5% |
    | 2512 | 0.5W | 1.0Ω - 3MΩ | 150V | 300V | -55 ~ +155°C | >9999 MΩ | 0.5% |

    产品特点和优势


    CPF系列薄膜精密电阻具备以下显著优势:
    - 高稳定性:温度系数低至15 ppm/°C,确保电阻值在温度变化时仍能保持高度一致。
    - 高精度:阻值容差达到0.05%,在同类产品中表现出色。
    - 宽广的应用范围:适用于通信、工业控制、仪器仪表和医疗等领域,满足多种应用场景需求。

    应用案例和使用建议


    CPF系列薄膜精密电阻适用于高精度要求的电路设计中,例如精密测量仪器和医疗设备等。具体使用建议如下:
    - 在选择特定尺寸和型号时,需考虑具体应用的电压和电流需求。
    - 为确保长期稳定性,建议在高温和高湿度环境下进行适当的温度补偿措施。
    - 在焊接工艺方面,可以参考手册中的回流焊和波峰焊参数,以确保焊接质量和可靠性。

    兼容性和支持


    CPF系列薄膜精密电阻可与市面上主流的PCB和IC兼容。制造商提供了详细的产品文档和支持服务,包括在线帮助资源和技术咨询,便于用户获取技术支持和售后服务。

    常见问题与解决方案


    以下列出了几个常见的用户问题及对应的解决方案:
    - Q: 电阻值是否会因长时间高温而漂移?
    - A: 通常情况下,CPF系列的长期稳定性可保证阻值漂移不超过0.5%,如有必要可定期进行校准。

    - Q: 如何处理焊接过程中的不良焊接点?
    - A: 可采用适当的手动焊接工具和工艺参数重新焊接,注意控制焊接温度和时间。

    总结和推荐


    CPF系列薄膜精密电阻凭借其高精度、高稳定性和广泛应用领域的适应性,在市场上具有较强的竞争力。对于需要高精度和稳定性的电路设计来说,CPF系列是理想的选择。建议在选择产品时根据具体应用需求进行合理配置。

CPF0201D383RE1参数

参数
电阻值 383Ω
精度 ±0.5%
额定功率 31.25mW
温度系数 ±25ppm/℃
长*宽*高 580μm*290μm*280μm
通用封装 0201
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CPF0201D383RE1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

CPF0201D383RE1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY CPF0201D383RE1 CPF0201D383RE1数据手册

CPF0201D383RE1封装设计

查看详情并下载
Symbol
Footprint
3D Model
