2-2319847-8

产品分类: 拨码开关
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity DIP开关, 7位置, 单刀单掷触点, 表面, 凸起执行器
供应商型号: 2233990
供应商: 海外现货
标准整包数: 900

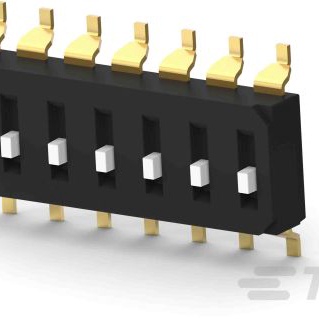

TE CONNECTIVITY 拨码开关 2-2319847-8

2-2319847-8概述

    # ALCOSWITCH DIP Switch EDS, EDSP Series: A Comprehensive Guide

    产品简介


    ALCOSWITCH DIP开关系列(EDS, EDSP)是TE Connectivity精心设计的产品,旨在节省空间并简化制造过程。该系列提供标准的凸起式按钮和内陷式按钮,具有贴面安装(SMT)功能。无论是凸起式还是内陷式设计,都可以选择标准和延长型版本,以适应不同的应用需求。其端部可堆叠的设计在节省印刷电路板(PCB)空间的同时保持中心线间距的一致性。此外,这些产品有管状包装和带卷包装两种形式,其中带卷包装可以选择顶部密封设计,便于快速自动装配。
    应用领域
    ALCOSWITCH DIP开关广泛应用于各类工业和自动化控制板、消防和安全系统、恒温器、电梯/扶梯控制系统及电信设备等领域。

    技术参数


    电气参数
    - 额定电流/电压:25 mA @ 24 VDC
    - 接触电阻:最大100 MΩ
    - 绝缘强度:500 VAC持续1分钟
    机械参数
    - 按钮力:最大1,000 gf
    - 按钮行程:1 mm
    - 寿命:2,000次
    - 工作温度范围:-20°C 至 +85°C
    - 存储温度范围:-40°C 至 +85°C
    材料参数
    - 基座/盖子:高耐热尼龙(UL94-VO)
    - 触点:铜合金,镍镀金
    - 引脚:黄铜,镀金
    - 按钮:液晶聚合物(LCP,UL94 V-O)

    产品特点和优势


    1. 端部可堆叠设计:允许在有限的空间内实现更多的位置数量,同时保持中心线间距的一致性。
    2. 按钮类型灵活:提供凸起式或内陷式按钮,适用于不同设计需求。
    3. 琴键式按钮:适合边缘安装,提供更好的安装方式。
    4. 多种封装选项:表面贴装(Gull-wing 和 J-Lead),提高装配灵活性。
    5. 配置接触:支持向上或向下按压动作。
    6. 金镀层接触:提高可靠性和抗腐蚀性。
    7. 带卷包装与顶部密封:便于快速自动装配。

    应用案例和使用建议


    应用案例
    - 工业控制板:常用于自动化设备中,控制和调节各种参数。
    - 消防和安全系统:在紧急情况下提供可靠的人工干预机制。
    - 恒温器:精确控制温度,确保室内舒适度。
    - 电梯/扶梯控制系统:关键的安全设备,保证设备的正常运行。
    - 电信设备:保障通信系统的稳定性和可靠性。
    使用建议
    - 在选择具体型号时,需考虑按钮类型(凸起式或内陷式)、位置数量、封装方式等,确保符合特定的应用要求。
    - 注意控制按钮操作力和行程,避免因过度使用导致设备损坏。
    - 根据工作环境条件选择合适的材料,确保产品的长期可靠性。

    兼容性和支持


    ALCOSWITCH DIP开关系列与其他TE Connectivity的同类产品兼容,并且在装配过程中易于集成。TE Connectivity为客户提供全面的技术支持和售后服务,包括产品选型、设计指导和技术咨询。

    常见问题与解决方案


    常见问题
    1. 接触电阻过高
    - 解决方案:检查连接是否松动或污染,清洁接触面并重新安装。
    2. 按钮无法正常操作
    - 解决方案:检查按钮的安装方向和力度是否正确,必要时更换按钮。
    3. 按钮寿命短
    - 解决方案:确认工作环境条件,减少频繁的操作次数,优化安装设计。

    总结和推荐


    ALCOSWITCH DIP开关系列凭借其卓越的设计和高性能,在多个行业中展现出强大的竞争力。独特的端部可堆叠设计和灵活的封装选项使其成为众多应用的理想选择。如果您正在寻找一款既能节省空间又能提高可靠性的DIP开关,ALCOSWITCH EDS, EDSP系列无疑是一个值得推荐的选择。无论是在工业自动化还是消费电子产品中,它都能提供稳定可靠的性能,满足您的需求。

2-2319847-8参数

参数
引脚总间距 -
电流额定值 -
电压额定值 -
电气寿命 -
机械寿命 -
最大交流触点电压 -
通用封装 DIP
安装方式 贴片安装

2-2319847-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-2319847-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 拨码开关 TE CONNECTIVITY 2-2319847-8 2-2319847-8数据手册

2-2319847-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
