5-6450860-0

产品分类: 背板连接器 - 专用
厂牌: TE CONNECTIVITY
产品描述: Conn Board to Board RCP 8Power/24Signal POS 2.54mm Press Fit ST Top Entry Thru-Hole Tray
供应商型号: A118497-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 背板连接器 - 专用 5-6450860-0

5-6450860-0概述


    产品简介

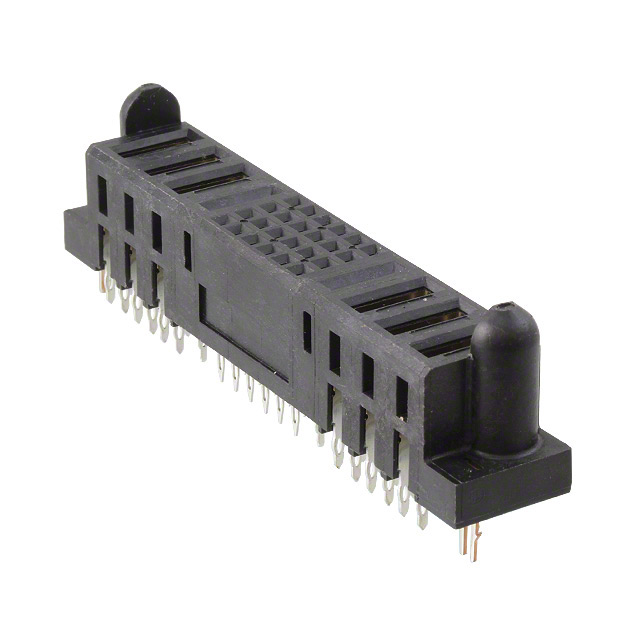

    产品名称: MULTI-BEAM XLE 32 Position Board-to-Board Connector Assembly
    产品类型: 连接器组件,插头,板对板连接器
    主要功能: 此连接器组件主要用于实现电路板之间的电源及信号传输,具有强大的机械和电气性能。
    应用领域: 广泛应用于工业自动化、电信设备、服务器、网络通信设备以及各种需要高可靠性连接的应用场景。

    技术参数


    - 中心线间距: 2.54 mm (0.1 in)
    - 位置数: 32位
    - 接触材料: 信号位为铜合金,电源位为镀锡磷青铜
    - 最大电流: 42A
    - 操作电压: 60V DC
    - 接触材料厚度: 镀镍(镍层厚度 3.43 µm),金层厚度 0.076 µm (3 µin)
    - 操作温度范围: -40°C 至 125°C
    - 包装方式: 托盘包装
    - 环保标准: 符合欧盟RoHS、ELV指令,低卤素材料

    产品特点和优势


    1. 多触点设计: 32个触点包括8个电源触点和24个信号触点,能够满足高密度和多功能需求。
    2. 强机械强度: 竖直安装,使用板锁固定,保证长期稳定运行。
    3. 高可靠性: 精密的设计确保了即使在极端环境下也能够保持可靠的电气连接。
    4. 兼容性广: 可与多种同系列其他产品配合使用,提供多样化的连接选择。
    5. 抗高温能力: 使用高性能塑料作为外壳材料,能够在宽泛的操作温度范围内工作。

    应用案例和使用建议


    应用案例:
    此款连接器已广泛应用于工业自动化设备和电信网络中。例如,在一个工业控制系统中,32位板对板连接器用于连接主控板和驱动板,实现了控制信号与电源的有效传输。
    使用建议:
    - 环境适应性: 在极端环境中(如高温或低温环境)使用时,建议进行额外的防护措施以保证连接器的正常工作。
    - 布线规划: 在布线过程中,建议按照制造商提供的指导手册合理布置信号线和电源线,避免不必要的干扰。

    兼容性和支持


    兼容性:
    本产品可以与其他TE Connectivity系列的产品配合使用,方便构建复杂系统。此外,TE公司提供了详细的选型指南和技术支持服务。
    支持:
    如果需要技术支持或售后服务,请拨打 +1 800 522 6752 联系客服,或者访问 TE公司的官方网站获取更多资料。

    常见问题与解决方案


    Q1:如何正确识别此产品的型号?
    - A1: 型号为5-6450860-0,可以在产品手册或产品标签上找到该型号信息。
    Q2:在使用过程中出现接触不良怎么办?
    - A2: 首先检查连接器是否安装到位,然后确认是否有损坏或变形,如有问题可更换新的连接器组件。
    Q3:该产品是否支持波峰焊接工艺?
    - A3: 支持至265°C的波峰焊接工艺。

    总结和推荐


    这款MULTI-BEAM XLE 32 Position Board-to-Board Connector Assembly 是一款设计精良、性能卓越的板对板连接器。其强大的电气特性和出色的机械稳定性使其在众多工业应用中表现优异。无论是对于工业自动化设备还是网络通信设备,此款连接器都能提供可靠稳定的连接。如果您正在寻找一种高效、可靠且易于使用的板对板连接解决方案,那么这款产品将是一个极佳的选择。因此,我们强烈推荐此款产品。

5-6450860-0参数

参数
安装方式 梁安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

5-6450860-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-6450860-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 背板连接器 - 专用 TE CONNECTIVITY 5-6450860-0 5-6450860-0数据手册

5-6450860-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 26.5928 ¥ 222.5485
10+ $ 22.5992 ¥ 189.1271
33+ $ 20.7735 ¥ 173.8485
66+ $ 19.7824 ¥ 165.5538
132+ $ 18.8389 ¥ 157.658
264+ $ 17.9407 ¥ 150.1413
528+ $ 17.0857 ¥ 142.9858
库存: 14
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 222.54
