6364666-1

厂牌: TE CONNECTIVITY
产品描述: Conn Card Edge SKT 62 POS 2.54mm Solder ST Thru-Hole Box
供应商型号: JY-6364666-1
供应商: 云汉优选
标准整包数: 1

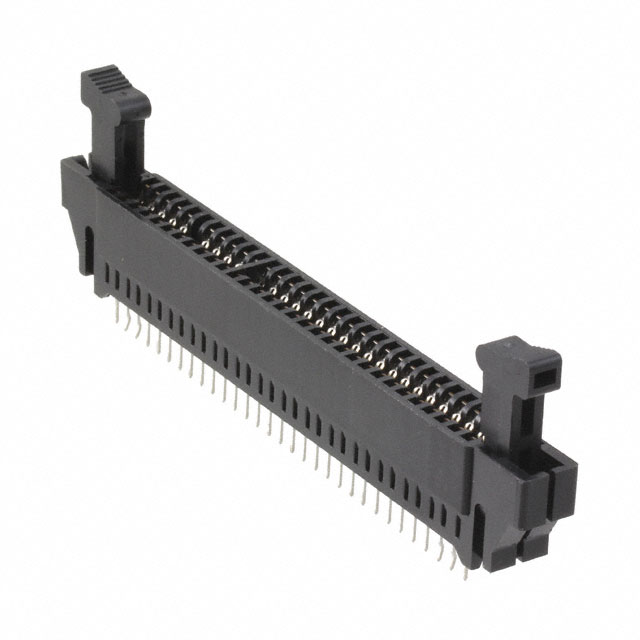

TE CONNECTIVITY 卡边缘连接器 - 边缘板连接器 6364666-1

6364666-1概述


    产品简介


    这款产品是一款专为电源与信号传输设计的板对板连接器(Board-to-Board Connector),具有62个位置,中心线间距为2.54毫米。此连接器主要功能是用于电力传输,并具备高电流承载能力。它特别适用于需要高效稳定电力供应的设备中,如通信设备、服务器系统、工业自动化设备等。

    技术参数


    - 产品类型:板对板连接器(Board-to-Board Connector)
    - 位置数量:62
    - 中心线间距:2.54毫米
    - 最大电流承载能力:4.26安培
    - 操作电压:400伏特
    - 工作温度范围:-55°C至90°C
    - 材料:黑色聚酯玻璃纤维增强塑料(Polyester GF)
    - 接插件类型:插座(Socket)
    - 镀层材料:接触区域镀金(Gold)
    - 封装数量:5个

    产品特点和优势


    这款连接器拥有以下显著特点和优势:
    1. 高效电流传输:最高电流承载能力可达4.26安培,确保电力传输稳定可靠。
    2. 宽工作温度范围:能在极端条件下(-55°C至90°C)正常工作,适用于恶劣环境。
    3. 抗冲击设计:通过关键定位(Keying)与垂直固定(Vertical Mounting)设计,确保安装稳固且防松动。
    4. 高可靠性:采用优质磷青铜作为基础材料,配合镀金处理的接触区,提升耐久性和导电性能。

    应用案例和使用建议


    本款连接器广泛应用于各类电信设备、数据中心服务器和工业控制系统中。例如,在一个大型数据中心内,为了确保服务器间的电力和信号传输稳定可靠,可以使用此连接器实现板间连接。建议用户在安装过程中确保插针位置正确对齐,以防止短路和损坏连接器。

    兼容性和支持


    该产品与以下型号兼容:
    - TE Part #114017-ZZ:密封塞,适用于12/16尺寸
    - TE Part #281934-2:单线密封套
    - TE Part #282104-1:AMP超级密封1.5mm连接器外壳
    制造商提供技术支持服务,如有任何疑问可致电+1 800 522 6752获取帮助。产品还符合欧盟RoHS、REACH等标准,确保安全环保。

    常见问题与解决方案


    1. 问题:连接器无法正确插入电路板。
    - 解决方案:检查连接器与电路板上的孔位是否对齐。确保正确安装。

    2. 问题:连接器出现松动。
    - 解决方案:检查是否已按规范安装锁扣机制。确保锁扣完全闭合。

    总结和推荐


    总体而言,这款板对板连接器凭借其出色的电流承载能力和宽广的工作温度范围,成为多种高端应用的理想选择。它在电力传输方面表现出色,尤其适合于数据中心、工业自动化等领域。因此,强烈推荐给需要高性能、高可靠性的客户。
    以上信息涵盖了产品的主要技术参数、特点优势及应用场景等,希望对你有所帮助。如果你有任何其他需求或问题,请随时联系我们的技术支持团队。

6364666-1参数

参数
长*宽*高 113mm(长度)*9.35mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

6364666-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6364666-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 卡边缘连接器 - 边缘板连接器 TE CONNECTIVITY 6364666-1 6364666-1数据手册

6364666-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
