5-2176364-3

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 20KΩ ±0.1% 62.5mW ±10ppm/℃ 0402
供应商型号: N-5-2176364-3
供应商: 云汉优选
标准整包数: 5000

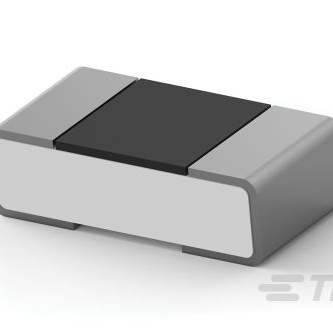

TE CONNECTIVITY 贴片电阻 5-2176364-3

5-2176364-3概述

    TE Connectivity RQ73 系列 SMD 薄膜精密电阻

    产品简介


    TE Connectivity 引入了一款符合 AEC-Q200 标准的汽车级薄膜精密芯片电阻 — RQ73 系列。这些电阻器采用了高品质原材料,通过激光精密裁剪以实现高精度的容差。除了在汽车领域的应用外,RQ73 系列还适用于医疗设备、测量仪器及工业领域。

    技术参数


    - 尺寸(mm)
    - 0402: 长 1.00 ± 0.10,宽 0.50 ± 0.05
    - 0603: 长 1.55 ± 0.10,宽 0.80 ± 0.10
    - 0805: 长 2.00 ± 0.10,宽 1.25 ± 0.10
    - 1206: 长 3.10 ± 0.10,宽 1.60 ± 0.10
    - 电气特性
    - 容差: ±0.1%
    - 阻值范围
    - 0402: 40R ~ 35K
    - 0603: 40R ~ 130K
    - 0805: 10R ~ 350K
    - 1206: 10R ~ 1M0
    - 温度系数 (TCR): ±10 ppm/°C
    - 最大耗散功率
    - 0402: 0.0625W
    - 0603: 0.15W
    - 0805: 0.2W
    - 1206: 0.4W
    - 最大额定电压
    - 0402: 50V
    - 0603: 75V
    - 0805: 100V
    - 1206: 200V
    - 最大过载电压
    - 0402: 100V
    - 0603: 150V
    - 0805: 200V
    - 1206: 400V
    - 工作温度范围: -55 ~ 155°C

    产品特点和优势


    RQ73 系列电阻器具备以下独特功能和优势:
    - 激光精密裁剪:确保高精度的容差,提升电路稳定性。
    - 硫化抵抗:根据 ASTM B809-95 标准进行测试,适合暴露于恶劣环境的应用。
    - 反腐蚀保护层:确保电阻器在长时间使用后的稳定性能。
    - RoHS 合规:满足环保标准,减少环境污染。
    - 广泛的阻值范围和封装尺寸:满足不同应用需求。

    应用案例和使用建议


    RQ73 系列适用于多种应用场景,如汽车控制单元、医疗设备、工业自动化系统等。根据手册提供的信息,这些电阻器可在高温环境下稳定工作,并且具有良好的耐振动和冲击性能。在实际应用中,建议优先考虑电阻器的工作温度和工作电压,以避免超过额定极限导致故障。此外,在高湿度环境中使用时,应注意保持适当的湿度控制。

    兼容性和支持


    RQ73 系列电阻器可与其他电子元器件和设备兼容。TE Connectivity 提供全面的技术支持和售后服务,帮助客户解决安装和使用过程中遇到的各种问题。如有需要,用户可以通过官网提供的联系方式获取技术支持。

    常见问题与解决方案


    1. 问题: 电阻器出现过载情况。
    - 解决方法: 检查电路设计,确保实际工作电压不超过额定值。如果需要更高的工作电压,请选择更高规格的型号。
    2. 问题: 电阻器在高温环境下性能不稳定。
    - 解决方法: 选用适合高温环境的型号,确认实际工作环境温度在额定范围内。
    3. 问题: 焊接后电阻器出现异常。
    - 解决方法: 重新检查焊接条件,确保符合手册要求的焊接温度和时间。如果焊接工艺仍存在问题,请联系技术支持。

    总结和推荐


    综上所述,TE Connectivity 的 RQ73 系列 SMD 薄膜精密电阻是一款性能优异、可靠性高的产品。它不仅满足 AEC-Q200 标准,而且具备优良的温度稳定性和抗腐蚀性,适用于各种严苛环境。如果你正在寻找一款适用于汽车、医疗和工业应用的高性能电阻器,强烈推荐使用 TE Connectivity 的 RQ73 系列电阻器。

5-2176364-3参数

参数
电阻值 20KΩ
精度 ±0.1%
额定功率 62.5mW
温度系数 ±10ppm/℃
通用封装 0402
应用等级 汽车级

5-2176364-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-2176364-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 5-2176364-3 5-2176364-3数据手册

5-2176364-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
