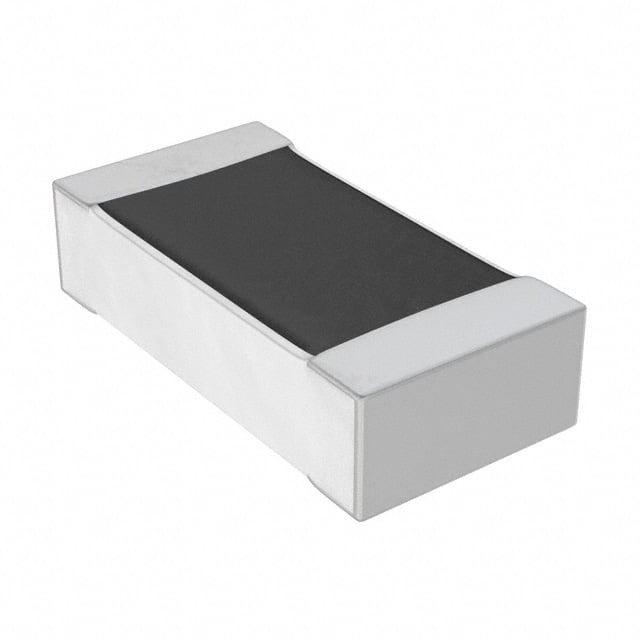

CPF0603B2R21E1

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 2.21Ω ±0.1% 62.5mW ±25ppm/℃ 0603 贴片安装 1.55mm*800μm*550μm
供应商型号: 3579127
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 贴片电阻 CPF0603B2R21E1

CPF0603B2R21E1概述

    Thin Film Precision Resistors CPF 系列技术手册

    1. 产品简介


    薄型薄膜精密电阻(CPF系列)是专为高精度和稳定性设计的表面贴装电阻器。其应用范围广泛,适用于通讯、工业控制、仪器仪表和医疗行业。CPF系列提供多种尺寸和功率等级,以满足不同应用场景的需求。

    2. 技术参数


    薄型薄膜精密电阻的主要技术参数如下表所示:
    | 芯片尺寸 | 额定功率(@70°C) | 电阻范围(Ω) | 允许误差(%) | 温度系数(ppm/°C) | 最大操作电压(V) | 最大过载电压(V) | 工作温度范围(°C) | 绝缘电阻(MΩ) | 稳定性 |

    | 0201 | 0.03125W | 49.9 ~ 4990 | ±0.1 | 25 | 15 | 30 | -55 ~ +155 | >9999 | ±0.5% |
    | 0402 | 0.063W | 4.99 ~ 511000 | ±0.05 | 15 | 25 | 50 | -55 ~ +155 | >9999 | ±0.5% |
    | 0603 | 0.063W | 4.7 ~ 1000000 | ±0.05 | 15 | 50 | 100 | -55 ~ +155 | >9999 | ±0.5% |
    | 0805 | 0.1W | 4.7 ~ 2000000 | ±0.05 | 15 | 100 | 200 | -55 ~ +155 | >9999 | ±0.5% |
    | 1206 | 0.125W | 4.7 ~ 2490000 | ±0.05 | 15 | 150 | 300 | -55 ~ +155 | >9999 | ±0.5% |
    | 1210 | 0.25W | 4.7 ~ 2490000 | ±0.05 | 15 | 150 | 300 | -55 ~ +155 | >9999 | ±0.5% |
    | 2010 | 0.25W | 4.7 ~ 3000000 | ±0.05 | 15 | 150 | 300 | -55 ~ +155 | >9999 | ±0.5% |
    | 2512 | 0.5W | 4.7 ~ 3000000 | ±0.05 | 15 | 150 | 300 | -55 ~ +155 | >9999 | ±0.5% |

    3. 产品特点和优势


    - 高精度:允许误差范围最小可达±0.05%,适用于需要极高精度的应用。
    - 宽温度系数选择:从±15 ppm/°C到±50 ppm/°C,覆盖了广泛的温度敏感性需求。
    - 多种尺寸和功率选择:涵盖从0201到2512的不同尺寸,满足不同的功率要求。
    - 优异的稳定性:所有型号的稳定性能都控制在±0.5%以内,确保长期可靠工作。

    4. 应用案例和使用建议


    - 通信设备:用于信号处理电路中的精密电阻。
    - 工业控制:在自动化设备中用于电流检测和控制回路。
    - 仪器仪表:在精密测量设备中用作标准电阻。
    使用建议:
    - 热管理:在高温环境下使用时,确保良好的散热措施以避免因温度过高导致性能下降。
    - 焊接:采用推荐的回流焊和波峰焊工艺,确保焊接质量。

    5. 兼容性和支持


    CPF系列电阻与其他标准SMT设备和焊接设备兼容。制造商提供详细的安装指导和技术支持,确保用户能够顺利集成到现有系统中。

    6. 常见问题与解决方案


    - Q: 如何选择合适的电阻?
    - A: 根据具体应用所需的电阻值和允许误差来选择,参考技术手册中的电气特性和温度系数参数。
    - Q: 如何确定最大操作电压?
    - A: 根据具体芯片尺寸查看技术手册中的“最大操作电压”参数。
    - Q: 如何焊接这些电阻?
    - A: 使用推荐的回流焊和波峰焊工艺进行焊接,参考手册中的焊接工艺曲线。

    7. 总结和推荐


    CPF系列薄型薄膜精密电阻凭借其高精度、宽温度系数选择、稳定的性能和多样的规格,成为精密应用领域的理想选择。如果您需要在设备中使用高精度且稳定的电阻,CPF系列无疑是一个值得考虑的选项。

CPF0603B2R21E1参数

参数
电阻值 2.21Ω
精度 ±0.1%
额定功率 62.5mW
温度系数 ±25ppm/℃
长*宽*高 1.55mm*800μm*550μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CPF0603B2R21E1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。
