4-2176397-1

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 47Ω ±1% 2W ±100ppm/℃ 2010
供应商型号: Q-4-2176397-1
供应商: 期货订购
标准整包数: 4000

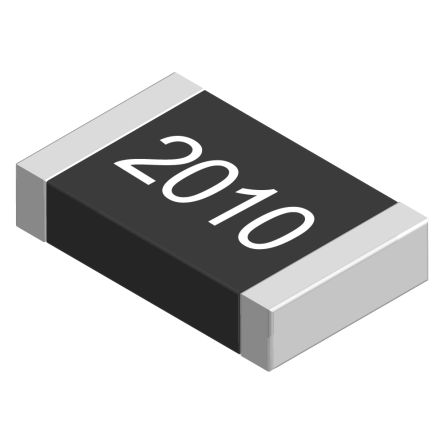

TE CONNECTIVITY 贴片电阻 4-2176397-1

4-2176397-1概述

    SMD High Power Resistors 技术手册

    1. 产品简介


    TE Connectivity 推出的厚膜高功率电阻器——3502系列,是3522系列的姊妹型号。此款电阻器适用于自动化生产和广泛应用,特别适合在温度高达70°C时达到2W的功率输出。该电阻器还提供了多种阻值选择,从1Ω到10MΩ不等,且可支持自动贴片工艺。此外,它们通过分销渠道供应,并具有无光泽锡镀层,确保稳定可靠的应用性能。

    2. 技术参数


    - 功率等级: 在70°C环境温度下为2W。
    - 阻值范围: 1Ω 至 10MΩ。
    - 阻值容差: ±1% 和 ±5%。
    - 温度系数:
    - 1Ω 至 10Ω: ≤±500 PPM/°C
    - 10Ω 至 10MΩ: ≤±100 PPM/°C
    - 最大工作电压: 200V。
    - 最大过载电压: 500V。
    - 绝缘耐压: 500V。
    - 工作温度范围: -55°C 至 155°C。
    - 结构尺寸:
    - 长度(L): 5.00 ± 0.10 mm
    - 宽度(W): 2.50 ± 0.15 mm
    - 高度(H): 1.10 ± 0.10 mm
    - 引脚间距(ℓ1): 0.60 ± 0.25 mm
    - 引脚间距(ℓ2): 0.50 ± 0.20 mm

    3. 产品特点和优势


    - 高功率密度: 在2010封装下,3502系列可实现2W的功率输出,使得其适用于各种高要求的应用场合。
    - 自动化兼容性: 支持自动贴片工艺,便于集成到自动化生产线上。
    - 宽阻值范围: 从1Ω到10MΩ,满足不同应用场景的需求。
    - 可靠性高: 具有良好的温度稳定性,保证了在高温环境下的性能。
    - 耐用性强: 具备优秀的短时间过载能力和长时间负载寿命,适合于恶劣工作环境。

    4. 应用案例和使用建议


    3502系列电阻器广泛应用于汽车电子、工业控制和电源转换等领域。例如,在电动汽车的电池管理系统中,这些电阻器可以作为电流检测和电压保护的关键部件。在使用这些电阻器时,应遵循正确的安装方法和焊接工艺以确保长期稳定的工作。此外,对于长时间工作和频繁温变的应用场景,应确保电阻器处于规定的温度和湿度范围内。

    5. 兼容性和支持


    - 兼容性: 3502系列电阻器与其他标准SMD组件兼容,可在多种印刷电路板(PCB)上使用。
    - 支持: TE Connectivity 提供了详尽的技术支持,包括电子邮件、电话和实时聊天服务。详细信息请访问 www.te.com/help。

    6. 常见问题与解决方案


    - 问题: 焊接后电阻器失效。
    - 解决方案: 确保按照指定的焊接工艺进行操作,如波峰焊或回流焊,并检查是否符合制造商的温度和时间要求。
    - 问题: 电阻值漂移。
    - 解决方案: 检查电阻器是否在额定温度范围内工作,避免超过规定的工作温度。
    - 问题: 长期使用寿命缩短。
    - 解决方案: 使用过程中定期检查电阻器的电气特性和外观状况,确保及时更换老化或损坏的组件。

    7. 总结和推荐


    TE Connectivity 的3502系列高功率SMD电阻器是一款具备高功率密度、自动贴装兼容性和宽阻值范围的产品,适用于多种高要求应用场景。其可靠的性能和广泛的适用性使其成为市场的强有力竞争者。强烈推荐在需要高可靠性、高性能和广泛阻值选择的应用场景中采用此系列产品。

4-2176397-1参数

参数
电阻值 47Ω
精度 ±1%
额定功率 2W
温度系数 ±100ppm/℃
通用封装 2010

4-2176397-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-2176397-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 4-2176397-1 4-2176397-1数据手册

4-2176397-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.245 ¥ 2.009
40000+ $ 0.2325 ¥ 1.9065
80000+ $ 0.2188 ¥ 1.7938
200000+ $ 0.205 ¥ 1.681
400000+ $ 0.1938 ¥ 1.5888
库存: 400000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 8036
