4-2176073-4

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 1.5KΩ ±0.5% 31.25mW ±25ppm/℃ 0201 贴片安装 580μm*290μm*280μm
供应商型号: Q-4-2176073-4
供应商: 期货订购
标准整包数: 1000

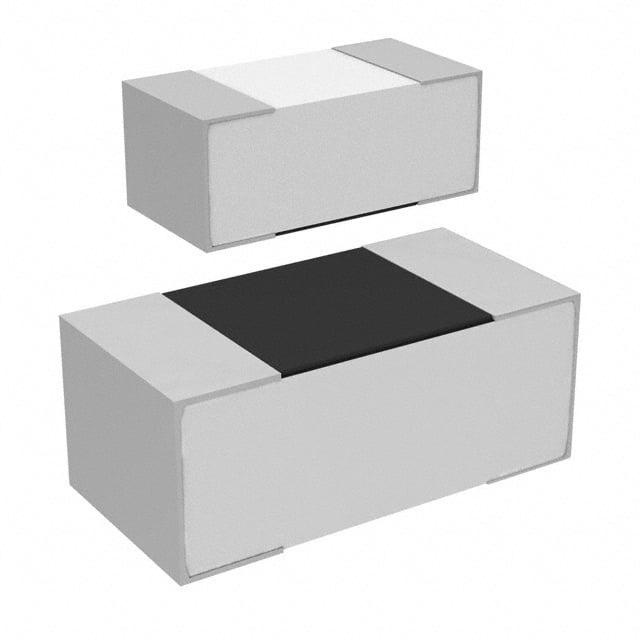

TE CONNECTIVITY 贴片电阻 4-2176073-4

4-2176073-4概述

    Thin Film Precision Resistors — CPF Series

    产品简介


    Thin Film Precision Resistors(薄膜精密电阻)的CPF系列提供了高稳定性,适用于对精度和稳定性要求极高的各种应用场合。这些电阻器具有广泛的工作温度范围和多种尺寸选择,可广泛应用于通讯、工业控制、仪器仪表及医疗设备等领域。

    技术参数


    - 芯片尺寸:0201至2512
    - 额定功率(@70°C):
    - 0201:0.03125W
    - 0402:0.063W
    - 0603:0.063W
    - 0805:0.1W
    - 1206:0.125W
    - 1210:0.25W
    - 2010:0.25W
    - 2512:0.5W
    - 电阻范围:从几欧姆到几兆欧姆
    - 容差:0.05%至1%
    - 温度系数:15至50ppm/°C
    - 最大工作电压:从15V到150V不等
    - 工作温度范围:-55°C至+155°C
    - 绝缘电阻:>9999 MΩ
    - 稳定性:0.5%

    产品特点和优势


    CPF系列薄膜精密电阻具有以下特点和优势:
    - 高精度和稳定性:容差可达到0.05%,温度系数低至15ppm/°C。
    - 宽范围的尺寸:从0201到2512,满足不同的设计需求。
    - 广泛的应用领域:适用于通讯、工业控制、仪器仪表及医疗设备等领域。
    - 终端处理:采用100%哑光锡电镀,确保良好的焊接质量。

    应用案例和使用建议


    CPF系列电阻常用于需要高精度和稳定性的应用场合,如精密测量设备、传感器信号调理电路等。对于使用场景的选择,建议根据具体应用的需求,选择适合的尺寸和性能参数。例如,在精密仪表中可能更倾向于使用小尺寸的电阻以节省空间,而在工业控制系统中则可能更注重高功率和宽温度范围。

    兼容性和支持


    CPF系列电阻通常与标准的SMD贴片元件兼容,方便集成到现有设计中。TE Connectivity提供电话、邮件及在线聊天等多种方式的技术支持,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    - Q: 在高温环境下工作,电阻会发生什么变化?
    - A: 高温下电阻值会因为温度系数而产生轻微变化,但总体上仍保持在允许范围内。推荐定期检查并校准电阻值以确保准确性。

    - Q: 如何保证安装过程中的可靠性?
    - A: 使用推荐的焊盘图案和回流焊接曲线可以有效提高安装过程的可靠性和一致性。在焊接后,进行必要的热冲击测试以验证产品的耐久性。

    总结和推荐


    CPF系列薄膜精密电阻以其出色的精度、稳定性和广泛的工作温度范围,在高精度应用中表现优异。它们特别适合需要严格控制电阻值的应用场合,如精密测量、医疗设备和通信系统。鉴于其卓越的性能和广泛的适用性,我们强烈推荐CPF系列电阻给需要高精度和稳定性的用户。
    总的来说,CPF系列是那些需要高性能电阻的应用的理想选择。通过其优异的精度、稳定性及广泛的工作温度范围,CPF系列展示了它在多种应用场景中的优越性。

4-2176073-4参数

参数
电阻值 1.5KΩ
精度 ±0.5%
额定功率 31.25mW
温度系数 ±25ppm/℃
长*宽*高 580μm*290μm*280μm
通用封装 0201
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

4-2176073-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-2176073-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 4-2176073-4 4-2176073-4数据手册

4-2176073-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1238 ¥ 1.0148
10000+ $ 0.1163 ¥ 0.9533
20000+ $ 0.11 ¥ 0.902
50000+ $ 0.1038 ¥ 0.8508
100000+ $ 0.0963 ¥ 0.7893
库存: 100000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 1014.8
直接购买
