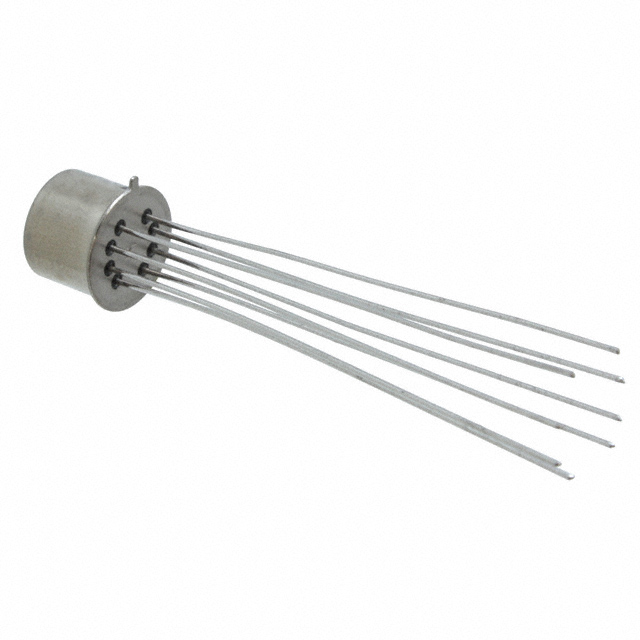

JMAC-26XL

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 1.5ms 2ms 1A 28V 26.5V DPDT(2 Form C) 1.56KΩ 16.99mA 115V 通孔安装
供应商型号: N-JMAC-26XL
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 信号继电器 JMAC-26XL

JMAC-26XL概述

    JMAC-26XL 通用信号继电器技术手册

    1. 产品简介


    产品类型:通用信号继电器
    主要功能:适用于各种直流电路中的信号切换和控制
    应用领域:广泛应用于工业自动化、电力系统、电信设备等领域

    2. 技术参数


    - 接触电流额定值:1A
    - 电流类型:直流(DC)
    - 接触布局:双路转换(2 Form C DPDT-CO)
    - 线圈磁系统:非极化,单稳态
    - 线圈电压额定值:26.5 VDC
    - 线圈功率额定值:0.45 W
    - 接触开关电压(最大):28 VDC
    - 线圈电阻:1560 Ω
    - 使用温度范围:-65°C 至 125°C
    - 振动阻力:30G,10 Hz 至 3000 Hz
    - 冲击阻力:75G,6 ms
    - 外壳类型:密封式
    - 引脚类型:延长引脚

    3. 产品特点和优势


    - 通用性强:适用于多种直流电路的应用
    - 高可靠性:具有良好的振动和冲击抵抗能力
    - 密封式设计:提供更好的防护性能,适合恶劣环境
    - 易于安装:通过印刷电路板安装,方便集成

    4. 应用案例和使用建议


    应用场景:
    - 工业自动化设备中的信号控制
    - 电力系统的信号隔离和保护
    - 电信设备中的信号切换
    使用建议:
    - 在高振动环境下使用时,需确保安装稳固,以防止接触不良
    - 在极端温度环境中使用时,需考虑温度补偿措施

    5. 兼容性和支持


    兼容性:
    - 其他TE型号如JN1003FG08-35SN-1、AAD3654-00等
    支持:
    - 如需技术支持,请拨打 +1 800 522 6752
    - 访问TE官方网站获取更多合规文档和技术支持

    6. 常见问题与解决方案


    - 问题1:接通后继电器无法正常工作
    解决方案:检查线圈电压是否正确,确认电路连接无误
    - 问题2:接触电阻过高
    解决方案:清洁触点,确保接触良好
    - 问题3:工作温度超出限制
    解决方案:使用适当的散热措施或选择合适的工作环境

    7. 总结和推荐


    综合评估:
    - 主要优点:通用性强,可靠性高,适用于多种环境
    - 推荐使用:强烈推荐用于需要可靠信号切换和控制的场合
    JMAC-26XL 通用信号继电器以其高性能、可靠性和广泛的适用性,在市场上具备很强的竞争力。无论是工业自动化还是电信设备中,该产品都能提供稳定的信号切换和控制,是众多工程师的理想选择。

JMAC-26XL参数

参数
触头外形 DPDT(2 Form C)
绝缘 -
交流线圈电压 -
负载电流额定值 -
线圈电流 16.99mA
插入损耗 -
最大开关电流 1A
线圈电阻 1.56KΩ
释放时间 1.5ms
直流线圈电压 26.5V
直流开关电压 28V
运行时间 2ms
交流开关电压 115V
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

JMAC-26XL厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

JMAC-26XL数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY JMAC-26XL JMAC-26XL数据手册

JMAC-26XL封装设计

查看详情并下载
Symbol
Footprint
3D Model
