9-2176390-5

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 12.7KΩ ±0.1% 400mW ±10ppm/℃ 1206
供应商型号: 1873152
供应商: 海外现货
标准整包数: 25

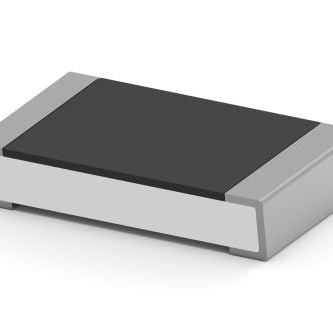

TE CONNECTIVITY 贴片电阻 9-2176390-5

9-2176390-5概述

    SMD Thin Film Precision Resistors - AEC-Q200 Compliant

    产品简介


    TE Connectivity 引入了一款符合 AEC-Q200 标准的汽车级薄膜精密贴片电阻——RQ73 系列。这些电阻器由高纯度原材料制造,并通过激光微调来确保精确的容差。它们不仅适用于汽车应用,还适合医疗设备、测量仪器和工业应用等领域。这款电阻器是 RN73 系列的一个姊妹产品,提供了卓越的精度和可靠性。

    技术参数


    - 尺寸(单位:毫米)
    - 0402: L = 1.00 ± 0.10, W = 0.50 ± 0.05, A = 0.25 ± 0.15, B = 0.30 ± 0.10, t = 0.30 ± 0.10
    - 0603: L = 1.55 ± 0.10, W = 0.80 ± 0.10, A = 0.30 ± 0.20, B = 0.30 ± 0.15, t = 0.45 ± 0.15
    - 0805: L = 2.00 ± 0.10, W = 1.25 ± 0.10, A = 0.35 ± 0.20, B = 0.40 ± 0.20, t = 0.50 ± 0.15
    - 1206: L = 3.10 ± 0.10, W = 1.60 ± 0.10, A = 0.40 ± 0.20, B = 0.40 ± 0.20, t = 0.60 ± 0.15
    - 电气特性
    - 容差: ±0.1%
    - 阻值范围: 0402: 40Ω ~ 35KΩ, 0603: 40Ω ~ 130KΩ, 0805: 10Ω ~ 350KΩ, 1206: 10Ω ~ 1MΩ
    - 温度系数(TCR): ±10ppm/°C
    - 最大耗散功率: 0402: 0.0625W, 0603: 0.15W, 0805: 0.2W, 1206: 0.4W
    - 最大工作电压: 0402: 50V, 0603: 75V, 0805: 100V, 1206: 200V
    - 最大过载电压: 0402: 100V, 0603: 150V, 0805: 200V, 1206: 400V
    - 工作温度范围: -55°C ~ 155°C

    产品特点和优势


    - SMD TaN 薄膜电阻技术: 提供高精度和稳定性。
    - 特殊钝化层: 保护电阻元件不受腐蚀影响。
    - AEC-Q200 认证: 满足汽车行业标准。
    - 抗硫化性: 符合 ASTM B809-95 湿气测试标准。
    - RoHS 兼容: 环保材料,符合欧盟环保标准。

    应用案例和使用建议


    - 汽车电子: 用于汽车电子控制单元中的精密电阻,提高系统稳定性和可靠性。
    - 医疗设备: 在精密测量和控制电路中使用,保证高精度和长期稳定性。
    - 工业应用: 适用于高要求的工业自动化控制系统,满足严苛的工作条件。
    使用建议:
    - 为了确保可靠连接,使用红外焊接工艺时,峰值温度应保持在 260°C ± 5°C。
    - 避免长时间暴露于高湿度环境中,建议存储在 5°C ~ 40°C 和 20% ~ 70% 相对湿度的环境中。

    兼容性和支持


    - 兼容性: 与多种电子元件和设备兼容,可用于自动装配系统。
    - 支持和维护: TE Connectivity 提供技术支持,包括电子邮件、电话和在线聊天服务,可通过官网查询。

    常见问题与解决方案


    1. 焊接不完全:
    - 解决方法: 确保焊接温度和时间符合标准焊接曲线。
    2. 焊接后电阻变化大:
    - 解决方法: 检查环境温度和湿度,避免在极端条件下操作。
    3. 耐压不足:
    - 解决方法: 重新检查工作电压是否在允许范围内,避免超过最大额定值。

    总结和推荐


    综上所述,RQ73 系列薄膜精密电阻在精度、稳定性和环境适应性方面表现出色,适合各种高性能应用场景。建议在汽车电子、医疗设备和工业自动化控制系统中优先考虑使用。TE Connectivity 提供的全方位支持和服务,使得这款电阻成为市场上极具竞争力的产品。

9-2176390-5参数

参数
电阻值 12.7KΩ
精度 ±0.1%
额定功率 400mW
温度系数 ±10ppm/℃
通用封装 1206
应用等级 汽车级

9-2176390-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

9-2176390-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 9-2176390-5 9-2176390-5数据手册

9-2176390-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
