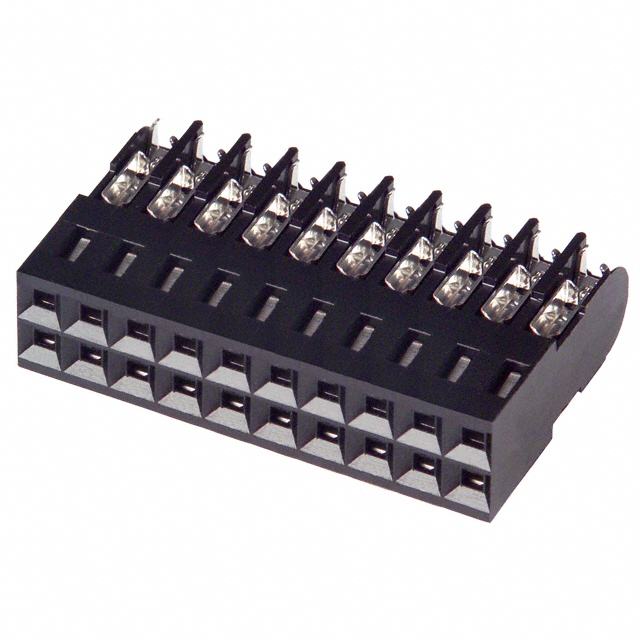

5-102398-8

厂牌: TE CONNECTIVITY
产品描述: 22-26 AWG Receptacle 2.54mm 2 20pin 760nm 金 黑色 IDC 导线安装,自由悬挂,通孔安装
供应商型号: 18E8-5-102398-8
供应商: 国内现货
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 5-102398-8

5-102398-8概述

    电子元器件技术手册:20 Position IDC Wire-to-Board Connector Assembly

    产品简介


    本手册介绍的是一个20 Position IDC Wire-to-Board Connector Assembly(接线端子连接器组件),适用于板对线连接。该产品主要用于信号传输应用,适用于多种行业标准。此连接器组件具有2.54毫米中心线间距,具备20个位置,提供两种接触方式,并采用绝缘位移(IDC)技术进行导线连接。

    技术参数


    - 中心线间距:2.54毫米(0.1英寸)
    - 位置数量:20
    - 接触方式:2排接触,每排10个位置
    - 电气特性:
    - 接触电阻:12毫欧
    - 绝缘电阻:5000兆欧
    - 耐压强度(最大值):750伏
    - 连接方式:绝缘位移连接(IDC)
    - 适用温度范围:-65°C至105°C(-85°F至221°F)
    - 兼容绝缘直径范围:1.27毫米(0.05英寸)
    - 导线尺寸:0.12至0.326平方毫米
    - 封装:每个包装含120个单元,以托盘形式交付

    产品特点和优势


    该产品设计独特,具备如下显著优势:
    - 高效的信号传输:通过绝缘位移连接技术确保可靠的信号传输。
    - 广泛的适用性:适用于各种工业标准,如CSA LR7189和UL E28476,确保产品符合国际安全标准。
    - 高稳定性:接触电阻低,耐压能力强,能够在极端环境下稳定工作。
    - 用户友好:易于安装,且无需额外工具,方便维护。

    应用案例和使用建议


    该产品广泛应用于各种设备和系统中,如通信设备、自动化控制系统、消费电子产品等。以下是几个常见的应用场景及使用建议:
    - 通信设备:用于通信设备中的信号传输连接,确保高速数据传输的可靠性。
    - 自动化控制系统:在复杂的自动化控制系统中,连接多个传感器和执行机构,确保系统的可靠运行。
    - 消费电子产品:如电视、电脑等,用于内部组件间的连接,提高整体系统的稳定性和耐用性。
    使用建议:
    - 正确选择导线尺寸:确保导线尺寸与产品的兼容性,避免过细或过粗的导线导致连接不稳定。
    - 注意连接方向:确保插头和插座的正确对齐,避免错插导致的损坏。
    - 定期检查:建议定期检查连接点的状态,确保长期稳定运行。

    兼容性和支持


    该产品与多种设备兼容,如其他TE Connectivity产品(例如TE Part #EN3750-639和TE Part #5-102398-3)。TE公司提供了全面的技术支持和售后服务,包括电话支持(+1 800 522 6752),以确保客户能够获得及时的帮助和解决方案。

    常见问题与解决方案


    - 问题1:连接时接触不良。
    - 解决方法:检查导线是否正确插入,确保接触面积充分,可以使用适当的工具帮助插拔。
    - 问题2:连接器损坏。
    - 解决方法:查看是否有物理损坏或过度弯曲导线导致的损坏,如发现损坏需更换新的连接器。
    - 问题3:无法拆卸连接器。
    - 解决方法:按照正确的拆卸步骤操作,必要时可以联系专业人员协助。

    总结和推荐


    该20 Position IDC Wire-to-Board Connector Assembly凭借其高效、稳定的信号传输能力,在各类应用中表现出色。它符合多项国际标准,适合多种应用场景,特别是在需要可靠信号传输和强稳定性的场合。综上所述,我们强烈推荐该产品给需要高性能板对线连接解决方案的客户。

5-102398-8参数

参数
颜色 黑色
排数 2
线规 22-26 AWG
类型 Receptacle
间距 2.54mm
电缆端接 IDC
触头镀层厚度 760nm
触头镀层
针脚数 20pin
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘
