84953-5

产品分类: FFC/FPC连接器
厂牌: TE CONNECTIVITY
产品描述: 焊盘 1mm 5pin 自然色 2.56mm FPC 1A 锡 底部 贴片安装
供应商型号: 18M-84953-5
供应商: 云汉优选
标准整包数: 1

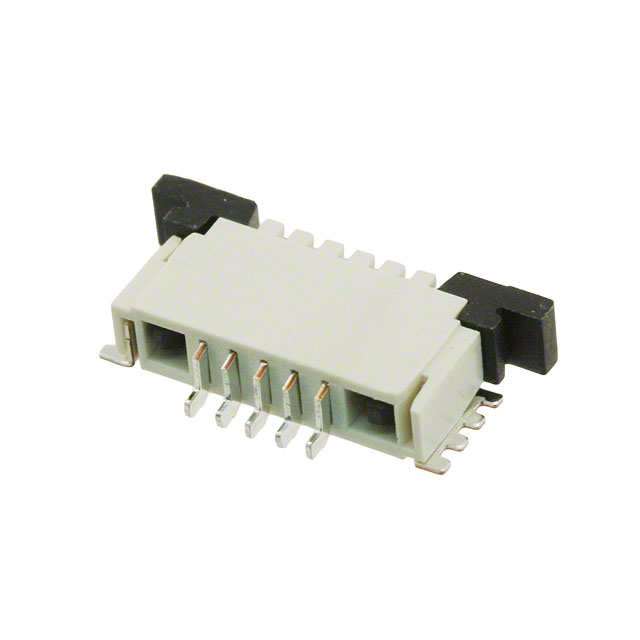

TE CONNECTIVITY FFC/FPC连接器 84953-5

84953-5概述


    产品简介

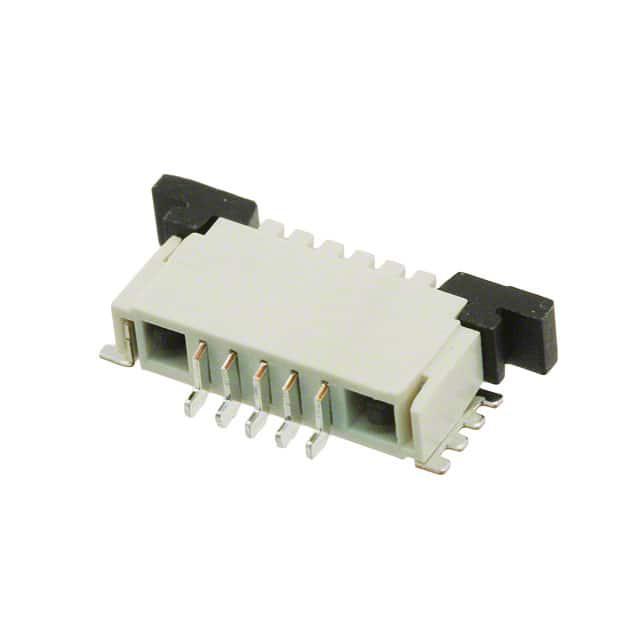

    本电子元器件为一种用于柔性印刷电路(FPC)连接的零插入力(ZIF)直角表面贴装连接器。产品型号为84953-5,主要功能是实现FPC与印刷电路板之间的可靠连接。这种连接器广泛应用于移动通信设备、便携式医疗设备、消费电子及工业自动化等领域。

    技术参数


    - 连接器类型:FPC连接器
    - 安装方式:直角表面贴装
    - 中心线间距:1 mm(.039 in)
    - 接点数:5个
    - 工作电压:200 VAC
    - 接触材料:磷青铜(Contact Base Material: Phosphor Bronze)
    - 镀层厚度:2 µm, 3.8 µm
    - 焊接能力:符合260°C回流焊标准
    - 操作温度范围:-40°C至85°C(-40°F至185°F)
    - 包装数量:1500个/卷

    产品特点和优势


    该FPC连接器具有以下显著特点:
    - 零插入力(ZIF)设计:确保了连接过程中的易用性和可靠性。
    - 表面贴装技术(SMT):简化了装配工艺,提高了生产效率。
    - 环保材料:满足RoHS、ELV等环保指令要求,减少了对环境的影响。
    - 高可靠性:具备良好的电气和机械性能,适合在苛刻环境下长期稳定运行。

    应用案例和使用建议


    应用案例:84953-5型FPC连接器常用于移动电话、平板电脑等便携设备的内部连接。此外,在某些医疗器械和工业控制设备中也有广泛应用。
    使用建议:在安装时,请确保所使用的柔性电缆厚度不超过0.3 mm(.012 in)。对于大规模生产的设备,建议采用自动化装配设备进行安装以提高精度和一致性。同时,定期检查连接器的状态,避免灰尘和湿气进入,以延长使用寿命。

    兼容性和支持


    此产品可与其他柔性扁平电缆(FFC)、柔性印刷电路(FPC)兼容。厂商提供了详尽的技术支持服务,包括在线资源、技术支持热线以及现场技术服务等,以帮助客户更好地使用和维护该产品。

    常见问题与解决方案


    - Q:该连接器是否支持高温焊接?
    - A:是的,该连接器支持最高至260°C的回流焊。

    - Q:如何处理在高湿度环境中使用的问题?
    - A:建议在高湿度环境下使用防潮剂,并保持连接器干燥。如需更详细的解决方案,请联系技术支持。
    - Q:是否有替换型号或兼容型号?
    - A:参考技术手册中列出的“Compatible Parts”部分,如84952-5等型号也提供相关产品支持。

    总结和推荐


    综上所述,84953-5型FPC连接器凭借其独特的零插入力设计、表面贴装技术和出色的电气性能,使其成为当前市场上极具竞争力的产品之一。它不仅满足了电子设备小型化、集成化的发展趋势,还具备较强的适应性与稳定性,因此强烈推荐给需要高可靠性和高性能连接解决方案的应用场景。

84953-5参数

参数
连接器/触头类型 底部
扁平柔性类型 FPC
端接 焊盘
板上高度 2.56mm
外壳颜色 自然色
针脚数 5pin
额定电流 1A
触头镀层
间距 1mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

84953-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

84953-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY FFC/FPC连接器 TE CONNECTIVITY 84953-5 84953-5数据手册

84953-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
