3550820KJT

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 820KΩ ±5% 5W ±100ppm/℃ 4122 贴片安装 11mm*5mm*1.2mm
供应商型号: N-3550820KJT
供应商: 云汉优选
标准整包数: 1000

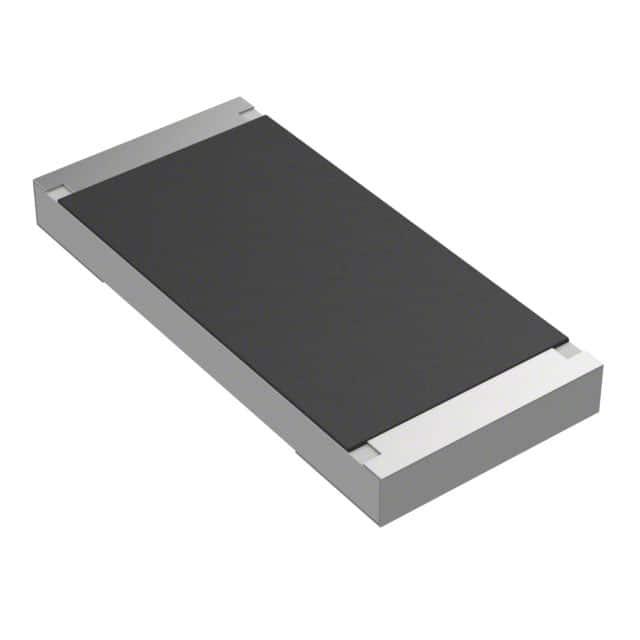

TE CONNECTIVITY 贴片电阻 3550820KJT

3550820KJT概述

    TE Connectivity 3550系列SMD高功率电阻产品技术手册

    产品简介


    TE Connectivity近期推出了一款厚膜高功率电子元器件——3550系列表面贴装(SMD)高功率电阻。作为3522系列的姊妹产品,该系列电阻适用于批量自动化组装并能满足大多数应用需求。这种电阻采用4320封装形式,能够在70°C环境下实现5W的功率评级。此外,它具有终端镀层为哑光锡层覆盖镍屏障的特点,并通过分销商供货。

    技术参数


    - 功率等级: 70°C环境下可承受5W功率。
    - 阻值范围: 1Ω至10MΩ。
    - 阻值公差: ±1%、±5%。
    - 温度系数(TCR):
    - 1Ω~10Ω ≤±200ppm/℃
    - 10Ω~10MΩ ≤±100ppm/℃
    - 最大工作电压: 300V。
    - 最大过载电压: 600V。
    - 耐压测试: 600V。
    - 工作温度范围: -55°C~155°C。
    根据以上信息,我们可以计算出连续工作电压(RCWV):
    \[ \text{RCWV} = \sqrt{P \times R} \]
    当计算出的RCWV大于规定的工作电压时,则以最大工作电压为准。

    产品特点和优势


    - 高功率等级: 3550系列电阻能够承受高达5W的功率,在标准工作条件下表现出色。
    - 温度系数: TCR值低,保证了阻值变化率在不同的工作温度下依然稳定。
    - 自动放置兼容: 适合自动化生产线,提高了生产效率。
    - 广泛的适用范围: 阻值范围广泛,满足多种应用需求。
    这些特点使得该系列产品在市场上具备较强的竞争力。

    应用案例和使用建议


    3550系列电阻适用于各种需要高可靠性和稳定性的场合,如电源管理、汽车电子等领域。例如,在汽车电子控制系统中,高精度和稳定性要求较高的应用场景。
    - 使用建议:
    - 确保焊接温度控制在245°C ±3°C之间,以避免热冲击造成的损坏。
    - 储存条件应符合制造商建议的温湿度条件,避免化学物质和灰尘的污染。

    兼容性和支持


    该产品与市场上常见的PCB设计兼容,支持通过电话、邮件或在线聊天获取帮助。

    常见问题与解决方案


    - 问题1: 如何确保电阻的可靠性?
    - 解决办法: 在焊接过程中,遵循推荐的焊接温度曲线,避免过高的焊接温度导致的热应力损伤。

    - 问题2: 如何存储产品以保持最佳性能?
    - 解决办法: 存储在相对湿度在60%RH±10%,温度在25°C±10°C的干燥环境中。

    总结和推荐


    3550系列SMD高功率电阻在多个方面都表现出色,特别是在功率密度、温度系数和焊接工艺等方面。其广泛的应用范围和优良的性能使其成为电子设计中的优选组件。总体来看,推荐在对高可靠性、温度稳定性要求较高的应用场景中使用该产品。

3550820KJT参数

参数
电阻值 820KΩ
精度 ±5%
额定功率 5W
温度系数 ±100ppm/℃
长*宽*高 11mm*5mm*1.2mm
通用封装 4122
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

3550820KJT厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3550820KJT数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 3550820KJT 3550820KJT数据手册

3550820KJT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.6254 ¥ 5.3159
2000+ $ 0.4738 ¥ 4.0273
20000+ $ 0.4488 ¥ 3.8148
40000+ $ 0.4284 ¥ 3.6414
100000+ $ 0.3978 ¥ 3.3813
200000+ $ 0.3774 ¥ 3.2079
库存: 1000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 5315.9
