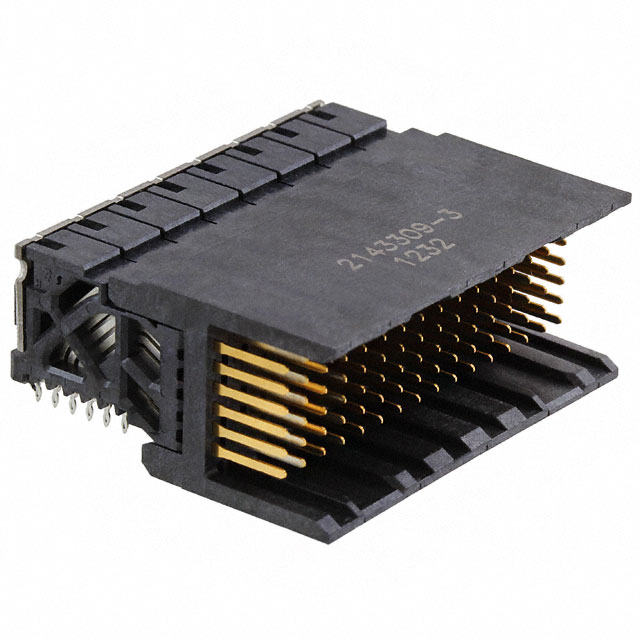

2143309-3

产品分类: 背板连接器 - 专用
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: Q-2143309-3
供应商: 期货订购
标准整包数: 500
TE CONNECTIVITY 背板连接器 - 专用 2143309-3

2143309-3概述

    电子元器件产品技术手册

    1. 产品简介


    本文介绍的是TE Connectivity公司生产的"IMPACT, STD, RAM, 2 PAIR, 16 COLUMN, UNGUIDED OPEN END WALL SIGNAL MODULE"电子元器件。该模块主要用于信号传输和连接,适用于通信设备、计算机系统及各类电子产品。其设计特点在于可提供稳定且高效的信号传输能力,特别适用于需要高速数据传输的应用场景。

    2. 技术参数


    该产品的关键参数如下:
    - 尺寸:长28.50 mm,宽8.70 mm,高9.70 mm
    - 材料:外壳采用玻璃填充LCP,达到UL94V-0阻燃等级;端子采用高性能铜合金
    - 表面处理:接触区域采用30微米选择性金镀层;PCB尾部采用选择性锡铅镀层,整体镍镀层
    - 公差:除非另有说明,所有尺寸的公差为±0.13 mm
    - 焊接点布局:推荐的PCB布局需遵循标准规范

    3. 产品特点和优势


    该信号模块具有以下特点和优势:
    - 高效信号传输:通过精密设计的路径和材料选择,确保信号传输的稳定性与低损耗。
    - 可靠的机械连接:模块采用了耐久的连接机制,即使在频繁插拔的情况下也能保持良好的电气性能。
    - 适应性强:适用于多种不同厚度的电路板(厚度范围为1.6 mm至24.6 mm),提供了广泛的适用性。

    4. 应用案例和使用建议


    该模块主要应用于通信设备、计算机系统等需要高效信号传输的场景。例如,在路由器和交换机中,作为信号连接的关键组件。对于使用该模块的设计,建议严格按照推荐的PCB布局进行设计,以确保最佳性能。
    - 设计建议:在使用该模块时,应避免过高的热应力,防止对模块内部连接造成损害。
    - 优化方案:考虑到不同的工作环境可能会影响信号传输质量,可以通过增加屏蔽措施来进一步提升信号的稳定性。

    5. 兼容性和支持


    该信号模块设计用于通用接口,与大多数常见的电路板和连接器兼容。制造商TE Connectivity提供了详细的技术文档和在线支持,以帮助用户更好地了解和使用该产品。

    6. 常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方案:
    - 问题1:信号传输不稳定。
    - 解决办法:检查PCB布局是否符合推荐要求,并确保所有的焊点都牢固无虚焊。
    - 问题2:连接不稳定。
    - 解决办法:确认模块安装位置准确无误,必要时重新焊接连接点。

    7. 总结和推荐


    总体而言,TE Connectivity的这款信号模块以其高效、稳定、可靠的特点,成为了许多应用场合的理想选择。特别是在需要高速数据传输和高信号质量的应用中,该模块表现优异。因此,我强烈推荐该产品给需要此类功能的用户和设计师。

2143309-3参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

2143309-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2143309-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 背板连接器 - 专用 TE CONNECTIVITY 2143309-3 2143309-3数据手册

2143309-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 20.8875 ¥ 171.2775
1000+ $ 19.6875 ¥ 161.4375
5000+ $ 17.5625 ¥ 144.0125
10000+ $ 16.6125 ¥ 136.2225
25000+ $ 15.1875 ¥ 124.5375
库存: 50000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 85638.75
