6-2176389-3

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 1.05KΩ ±0.1% 400mW ±10ppm/℃ 1206
供应商型号: 6-2176389-3
供应商: 国内现货
标准整包数: 25

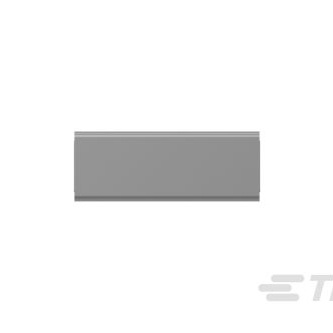

TE CONNECTIVITY 贴片电阻 6-2176389-3

6-2176389-3概述

    SMD Thin Film Precision Resistors - AEC-Q200 Compliant

    产品简介


    TE Connectivity 推出了符合 AEC-Q200 标准的 SMD 薄膜精密电阻器系列,名为 RQ73 系列。这些电阻器是RN73系列的姊妹产品,适用于汽车、医疗设备、测量仪器和工业应用等多种领域。该系列产品采用了高纯度材料并进行了激光修整,从而确保了精准的容差。特殊的防护层提高了抗腐蚀性能,使这些电阻器在各种苛刻环境下都能稳定工作。

    技术参数


    | 规格 | 0402 | 0603 | 0805 | 1206 |

    | 尺寸 | 1.00×0.50 | 1.55×0.80 | 2.00×1.25 | 3.10×1.60 |
    | 电阻范围 | 40Ω~35kΩ | 40Ω~130kΩ | 10Ω~350kΩ | 10Ω~1MΩ |
    | 容差 | ±0.1% | ±0.1% | ±0.1% | ±0.1% |
    | 温度系数(ppm/°C) | ±10 | ±10 | ±10 | ±10 |
    | 最大耗散功率(Tamb=85°C) | 0.0625W | 0.15W | 0.2W | 0.4W |
    | 最大工作电压(DC 或 RMS) | 50V | 75V | 100V | 200V |
    | 最大过载电压(DC 或 RMS) | 100V | 150V | 200V | 400V |
    | 工作温度范围 | -55°C ~ 155°C |

    产品特点和优势


    RQ73 系列具有以下几个显著特点:
    1. 高精度: 激光修整确保了精准的容差。
    2. 抗硫化性: 符合 ASTM B809-95 标准,能在高湿度环境中抵抗硫化。
    3. 广泛的适用性: 可用于汽车、医疗设备、测量仪器及工业应用。
    4. 环保: RoHS 兼容,无铅设计。
    5. 可靠性: 通过了多项严格的测试认证,如 AEC-Q200 和 IEC60115-1。

    应用案例和使用建议


    - 医疗设备: 需要高度可靠的电阻器以确保医疗设备的正常运行。可以考虑选择更大尺寸的电阻器(如 0805 或 1206),因为它们通常能提供更高的耐受能力和更稳定的性能。
    - 汽车应用: 由于需要在极端温度下稳定工作,建议选择较大尺寸的电阻器(如 1206),以获得更好的温度稳定性。
    - 混合印刷电路板: 这些电阻器适用于混装电路板的设计,可以将电阻器焊接到 PCB 的一面,而其他分立组件则焊接在另一面。

    兼容性和支持


    RQ73 系列电阻器与标准 SMD 工艺兼容,可以轻松集成到现有系统中。TE Connectivity 提供了详细的技术支持文档和客户支持服务,可访问官网获取更多帮助。

    常见问题与解决方案


    - 问题: 电阻器的焊接过程中出现虚焊现象。
    - 解决方案: 确保焊接工艺符合标准要求,例如使用标准的焊接时间(235°C 下 2 秒)和峰值温度(260°C)。
    - 问题: 电阻器在高温环境下性能不稳定。
    - 解决方案: 使用更大尺寸的电阻器(如 0805 或 1206),它们在高温下的稳定性更好。

    总结和推荐


    RQ73 系列电阻器是一款高性能的薄膜精密电阻器,特别适合汽车、医疗设备和工业应用。其高精度、抗硫化性、宽温度范围及多种尺寸选择使其在市场上具有很强的竞争优势。强烈推荐使用这一系列的电阻器,尤其是在需要高可靠性和精确性的应用场景中。

6-2176389-3参数

参数
电阻值 1.05KΩ
精度 ±0.1%
额定功率 400mW
温度系数 ±10ppm/℃
通用封装 1206
应用等级 汽车级

6-2176389-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6-2176389-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 6-2176389-3 6-2176389-3数据手册

6-2176389-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 4.8708
250+ ¥ 4.7634
500+ ¥ 4.6605
1000+ ¥ 3.2185
2000+ ¥ 3.1536
4000+ ¥ 3.091
库存: 725
起订量: 125 增量: 0
交货地:
最小起订量为:25
合计: ¥ 121.77
直接购买
加入购物车
