5-2176379-5

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 511Ω ±0.1% 200mW ±10ppm/℃ 0805
供应商型号: 1873012
供应商: 海外现货
标准整包数: 25

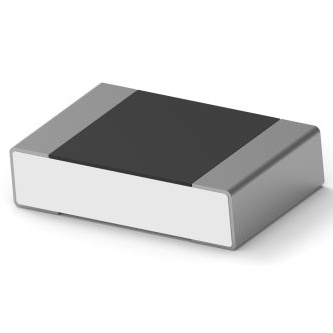

TE CONNECTIVITY 贴片电阻 5-2176379-5

5-2176379-5概述


    产品简介


    TE Connectivity 的 SMD Thin Film Precision Resistors (RQ73系列) 是一款高性能的表面贴装电阻器,适用于多种严格要求的应用环境。这类电阻器采用了高质量的薄膜技术和激光切割工艺,确保高精度和稳定性。它们的主要应用领域包括汽车、医疗设备、测量仪器及工业控制系统等。

    技术参数


    | 参数 | 0402 | 0603 | 0805 | 1206 |

    | 尺寸(mm) | 1.00x0.50 | 1.55x0.80 | 2.00x1.25 | 3.10x1.60 |
    | 阻值范围(Ω) | 40Ω~35kΩ | 40Ω~130kΩ | 10Ω~350kΩ | 10Ω~1MΩ |
    | 电阻容差(±) | 0.1% | 0.1% | 0.1% | 0.1% |
    | 温度系数(ppm/°C) | ±10 | ±10 | ±10 | ±10 |
    | 最大功率(W) | 0.0625 | 0.15 | 0.2 | 0.4 |
    | 工作电压(V) | 50 | 75 | 100 | 200 |
    | 超载电压(V) | 100 | 150 | 200 | 400 |
    | 工作温度范围(°C) | -55 ~ 155°C | -55 ~ 155°C | -55 ~ 155°C | -55 ~ 155°C |

    产品特点和优势


    TE Connectivity 的 SMD Thin Film Precision Resistors 具有诸多独特功能和优势。首先是其超高的精确度(阻值容差为 0.1%),以及极低的温度系数(±10 ppm/°C),保证了其在不同温度下的稳定性能。此外,这种电阻器具有优异的硫化抗性(通过 ASTM B809-95 测试),能够有效防止电化学腐蚀,延长使用寿命。同时,该产品通过了 AEC-Q200 认证,符合 RoHS 标准,是汽车电子设备的理想选择。

    应用案例和使用建议


    这些电阻器广泛应用于汽车电子、医疗设备和工业控制系统等领域。例如,在汽车应用中,它们可以用于发动机控制系统、电池管理系统等关键部位,确保系统的可靠性和稳定性。使用时,应根据具体的应用需求选择合适的尺寸和阻值范围,以达到最佳效果。

    兼容性和支持


    这些电阻器与其他常见的电子元器件和设备兼容良好,方便在各种系统中集成。TE Connectivity 提供全面的技术支持和售后服务,包括在线帮助资源和实时聊天服务。用户可以通过官方网站(www.te.com/help)获取更多技术支持信息。

    常见问题与解决方案


    1. 问题:如何正确识别电阻器的阻值?
    - 解决方案:根据标记规则,0402 系列电阻器没有标记,而其他系列则按照相应的编码规则进行标记,例如“17K8=25C”。
    2. 问题:在高温环境下使用时需要注意什么?
    - 解决方案:在 125°C 和 155°C 下分别进行 1000 小时的高温度暴露测试,确保电阻器的性能稳定。
    3. 问题:如何确保电阻器的焊接质量?
    - 解决方案:通过严格控制焊接条件,如温度和时间,确保焊接过程中不会损坏电阻器。

    总结和推荐


    TE Connectivity 的 SMD Thin Film Precision Resistors (RQ73系列) 是一款具有卓越性能的精密电阻器,适用于多种严苛环境。它具备高精度、高稳定性和良好的抗腐蚀能力,非常适合于汽车、医疗和工业领域的应用。建议在需要高性能和高可靠性的场合使用此款电阻器。

5-2176379-5参数

参数
电阻值 511Ω
精度 ±0.1%
额定功率 200mW
温度系数 ±10ppm/℃
通用封装 0805
应用等级 汽车级

5-2176379-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-2176379-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 5-2176379-5 5-2176379-5数据手册

5-2176379-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
